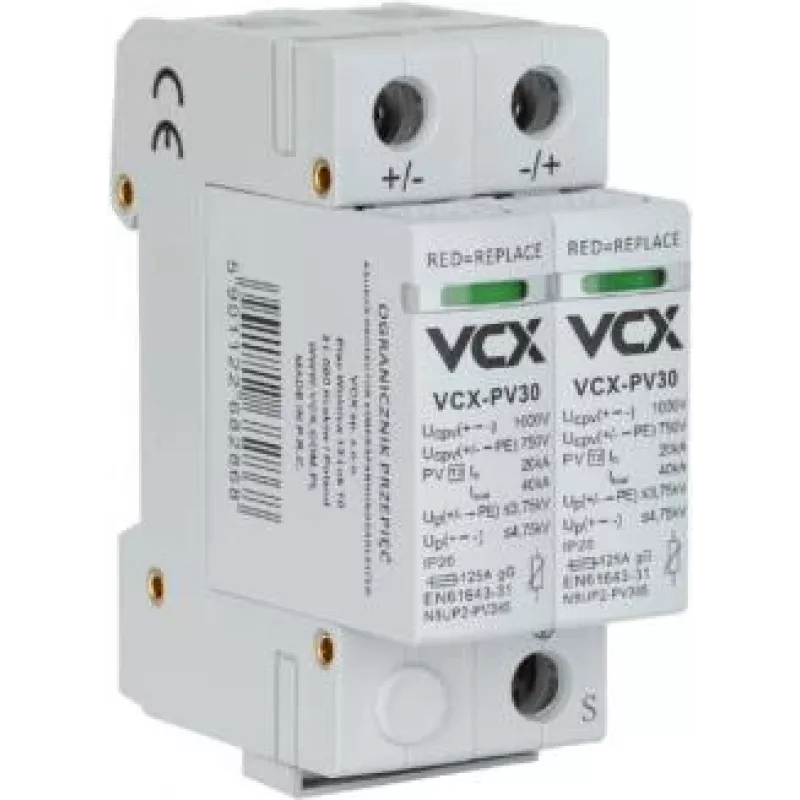

VCX DC C2P 1000V PV30 Apsauginis įtaisas nuo viršįtampių 2 tipas 2P 1000V DC fotovoltinėms sistemoms

VCX DC C2P 1000V PV30 yra 2 tipo (T2) apsauginis įtaisas nuo viršįtampių (SPD), specialiai sukurtas fotovoltinėms (PV) sistemoms. Jis užtikrina patikimą apsaugą nuo trumpalaikių viršįtampių, atsirandančių dėl žaibo ar perjungimo operacijų, apsaugodamas jūsų saulės įrenginį ir prijungtą įrangą. Su maksimalia nuolatine darbine įtampa 1000V DC ir vardine iškrovos srove 20 kA, šis 2 polių SPD užtikrina tvirtą veikimą ir ilgalaikį patvarumą.

Privalumai

Aukštos kokybės termoplastinis korpusas su antipireno savybėmis užtikrina saugumą ir ilgaamžiškumą. Vizuali būsenos indikacija (žalia/raudona vėliavėlė) leidžia lengvai stebėti apsaugos būseną. Kompaktiškas montavimas ant DIN bėgelio taupo vietą jūsų elektros skydelyje. Atitinka tarptautinius standartus IEC 61643-31 ir EN 50539-11.

Tinka

• Fotovoltinėms sistemoms su DC įtampa iki 1000V
• Saulės baterijų masyvams ir inverteriams
• Komercinėms ir gyvenamosioms saulės įrenginiams
• PV sistemų nuolatinės srovės pusės apsaugai

Pagrindinės specifikacijos

• Gaminio tipas: Apsauginis įtaisas nuo viršįtampių (SPD)
• Paskirtis: Fotovoltinės (PV) sistemos
• DC sistemos įtampa: 1000V DC
• SPD tipas: 2 tipas (T2)
• Polių skaičius: 2P
• Maksimali nuolatinė darbinė įtampa (Ucpv): 1000V DC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): ≤ 3,2 kV
• Trumpojo jungimo atsparumas (Iscpv): 1000 A
• Atsako laikas: < 25 ns
• Montavimo tipas: DIN bėgelis 35 mm
• Darbinės temperatūros diapazonas: -40°C iki +80°C
• Apsaugos laipsnis: IP20
• Būsenos indikacija: Vizuali (žalia/raudona vėliavėlė)
• Standartų atitiktis: IEC 61643-31, EN 50539-11
• Korpuso medžiaga: Termoplastikas, antipirenas
• Prijungimo skerspjūvis: 4-25 mm²

Rekomendacijos

Siekiant optimalios apsaugos, montuokite šį SPD kuo arčiau PV inverterio ar kombinatoriaus dėžutės. Užtikrinkite tinkamą įžeminimą ir laikykitės vietinių elektros instaliacijos taisyklių. Rekomenduojama reguliariai vizualiai tikrinti būsenos indikatorių, kad patvirtintumėte veikimo būseną.
