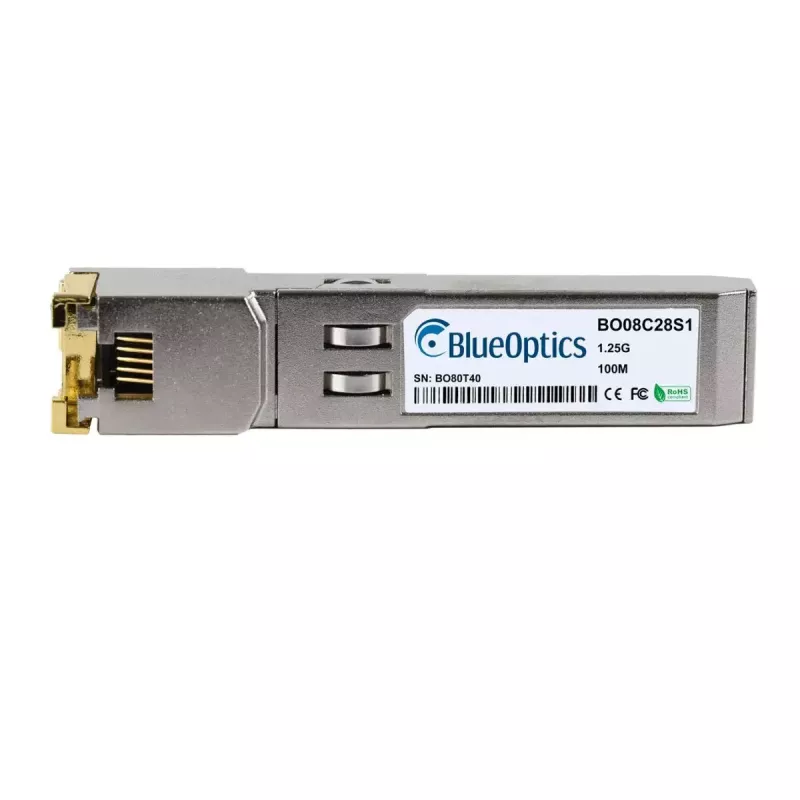

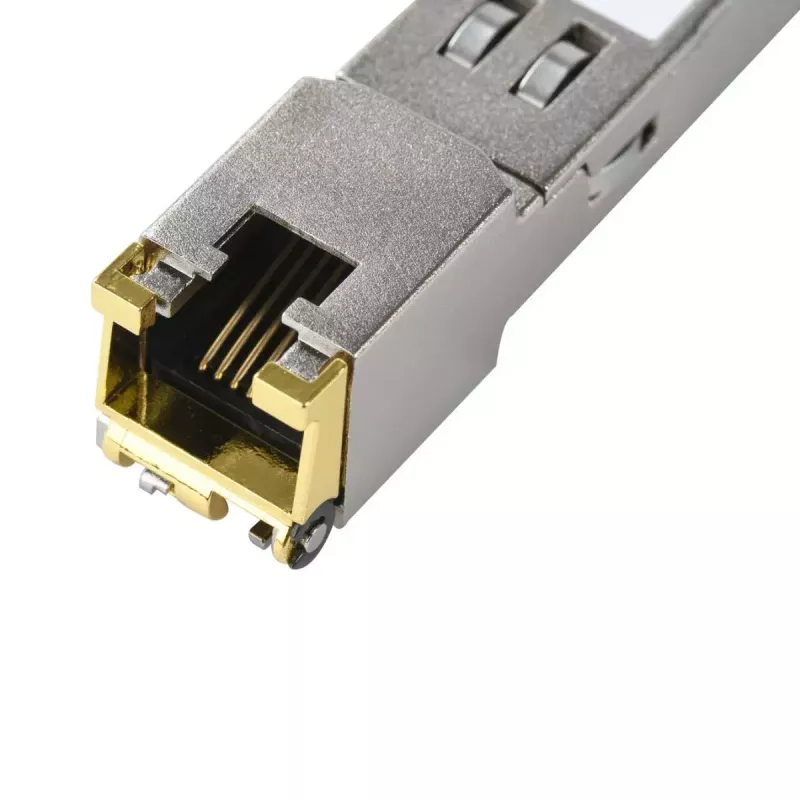

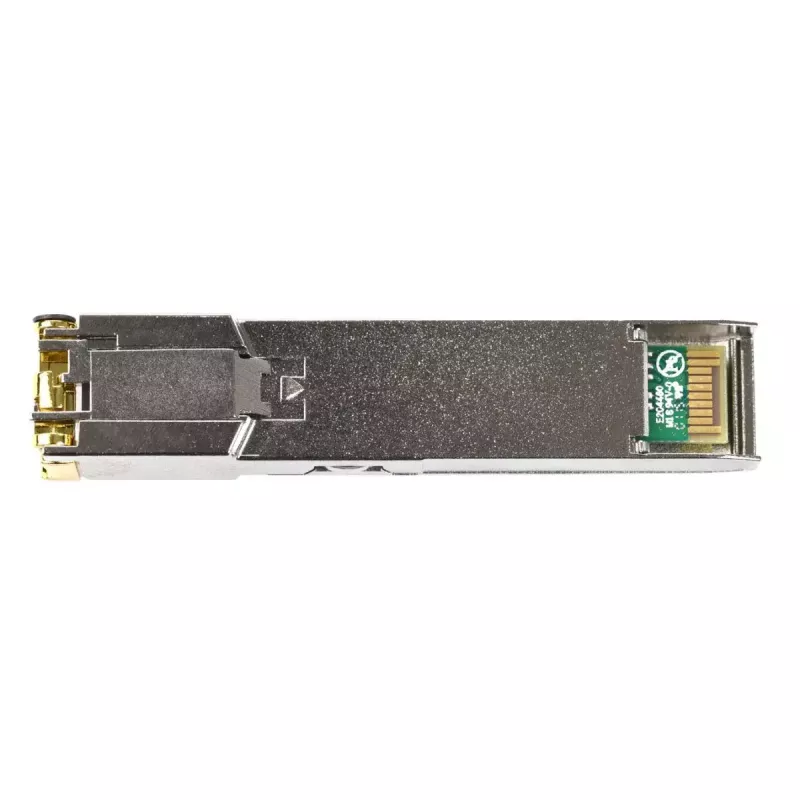

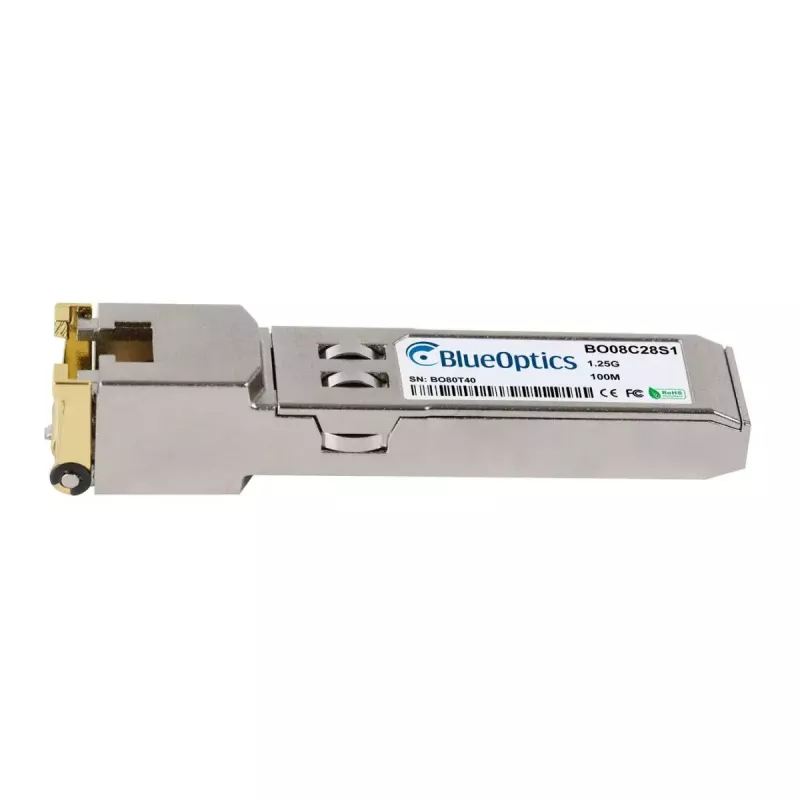

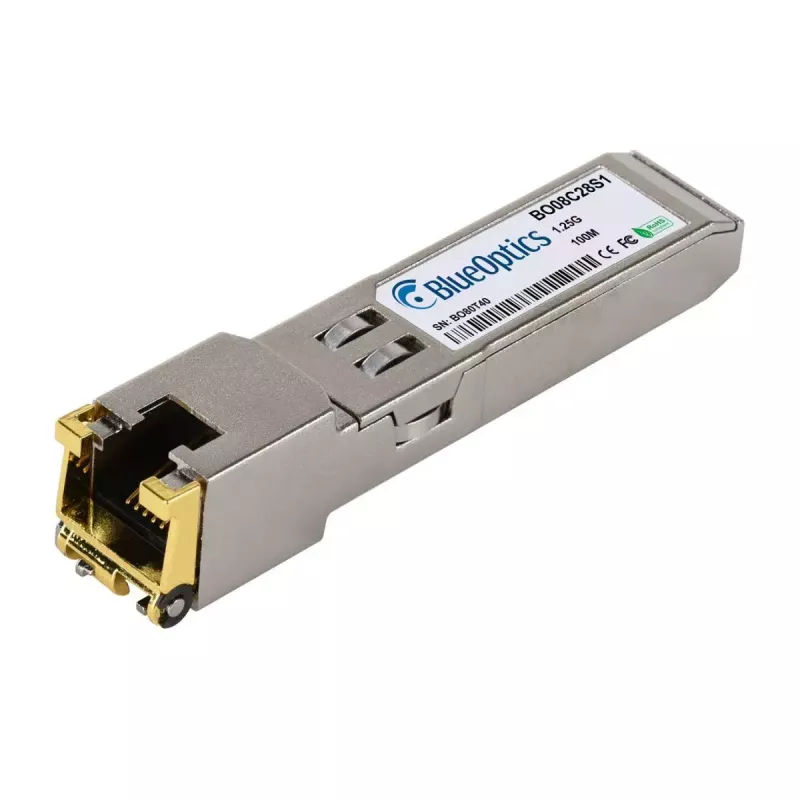

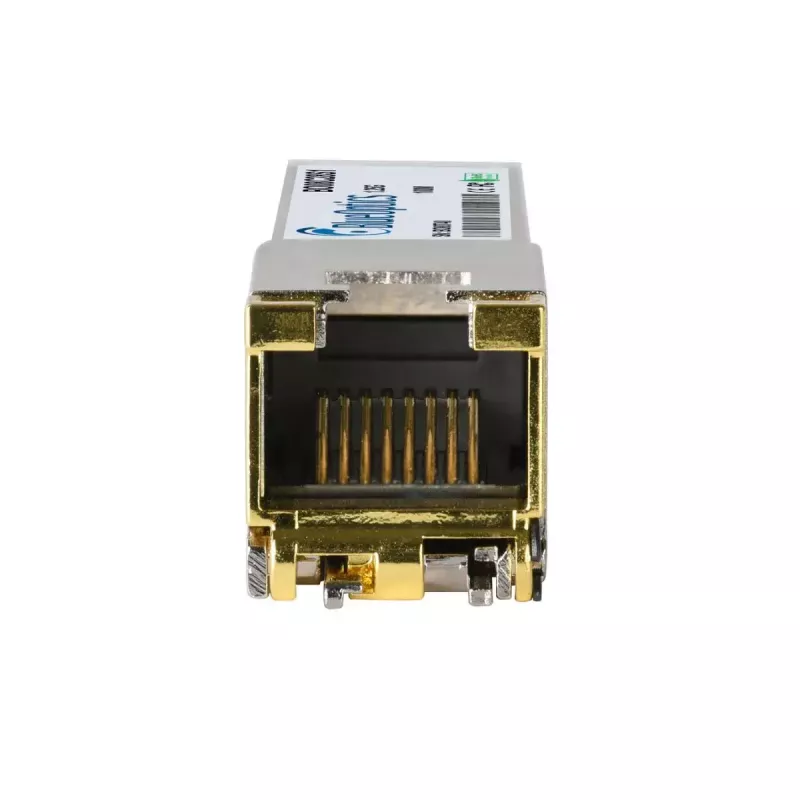

Varinis siųstuvas-imtuvas BlueOptics SFP-1G-RJ45-VA-BO 1250 Mbit/s RJ-45 Sidabrinis

„BlueOptics“ varinis siųstuvas-imtuvas SFP-1G-RJ45-VA-BO yra kompaktiškas varinis SFP siųstuvas-imtuvas, skirtas 1000BASE-T programoms. Jis turi RJ-45 sąsają ir palaiko duomenų perdavimo spartą iki 1250 Mbit/s, veikdamas nuo 3,3 V maitinimo. Įdėtas į lengvą metalinį korpusą ir sveriantis apie 3 g, modulis skirtas naudoti standartiniuose komutatorių, maršrutizatorių ir kitos tinklo įrangos SFP lizduose, kurie priima suderinamus 1000BASE-T SFP modulius.

Privalumai

Šis SFP modulis atitinka MSA suderinamas 1000BASE-T mechanines ir elektrines specifikacijas ir yra sukurtas patikimam gigabitiniam variniam ryšiui per RJ-45 prievadą. Metalinis korpusas užtikrina mechaninį patvarumą ir elektromagnetinį ekranavimą. Kompaktiškas SFP formos faktorius ir mažas svoris palengvina montavimą ir leidžia išgauti didelį prievadų tankį stelažinėje ir miestelio tinklo įrangoje. Modulis palaiko įprastus eterneto ir susijusius protokolus iki 1,25 Gbit/s ir yra suderinamas su techninės įrangos platformomis, kurios priima atitinkamus „Viavi“ suderinamus SFP modulius.

Tinka

• Gigabitiniams variniams aukštyn nukreiptiems ryšiams tarp komutatorių ir maršrutizatorių per vytos poros kabelius (Cat5e/Cat6)
• RJ-45 SFP prievadų keitimui arba išplėtimui tinklo komutatoriuose ir saugojimo sistemose
• Krašto ir prieigos sluoksnio jungtims įmonių ir miestelio tinkluose
• Aplinkoms, kuriose reikia kompaktiškų SFP modulių, kad būtų maksimaliai išnaudotas prievadų tankis

Pagrindinės specifikacijos

• Sąsajos tipas: RJ-45 varinis
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Darbinė įtampa: 3,3 V
• Formos faktorius: SFP (mažas formos faktorius, įstatomas)
• Korpusas: metalinis, užtikrinantis patvarumą ir EMI ekranavimą
• Svoris: apie 0,003 kg

Kaip naudoti

Įstatykite SFP-1G-RJ45-VA-BO siųstuvą-imtuvą į laisvą SFP lizdą, kol spragtelės, ir priveržkite visus laikymo mechanizmus, kaip reikalauja pagrindinis įrenginys. Prijunkite suderinamą RJ-45 vytos poros kabelį prie modulio ir nuotolinio įrenginio. Įsitikinkite, kad pagrindinė įranga yra įjungta ir sukonfigūruota atpažinti MSA suderinamą 1000BASE-T SFP; jei reikia, įjunkite atitinkamą prievadą ir sukonfigūruokite ryšio greitį bei dvipusio perdavimo nustatymus per įrenginio valdymo sąsają. Patikrinkite ryšio šviesos diodus arba sistemos diagnostiką, kad patvirtintumėte aktyvų ryšį.

Rekomendacijos

Naudokite Cat5e ar geresnį vytos poros kabelį patikimam gigabitiniam veikimui ir išlaikykite kabelių ilgį standartiniuose nurodytuose atstumuose (iki 100 m 1000BASE-T). Patvirtinkite, kad pagrindinė techninė įranga palaiko trečiųjų šalių arba „Viavi“ suderinamus SFP modulius, ir, jei yra, įjunkite skaitmeninę diagnostikos stebėseną (DDM/DOM) pagrindinėje programinėje įrangoje, kad būtų galima stebėti įtampą, temperatūrą ir optinius/elektrinius parametrus. Venkite per didelio mechaninio poveikio ar drėgmės ir įdiekite modulį išjungtoje arba palaikomoje karšto prijungimo aplinkoje pagal įrangos vadovą.
