Vandens blokas Alphacool 25057 Juodas 34 mm x 82 mm x 20 mm

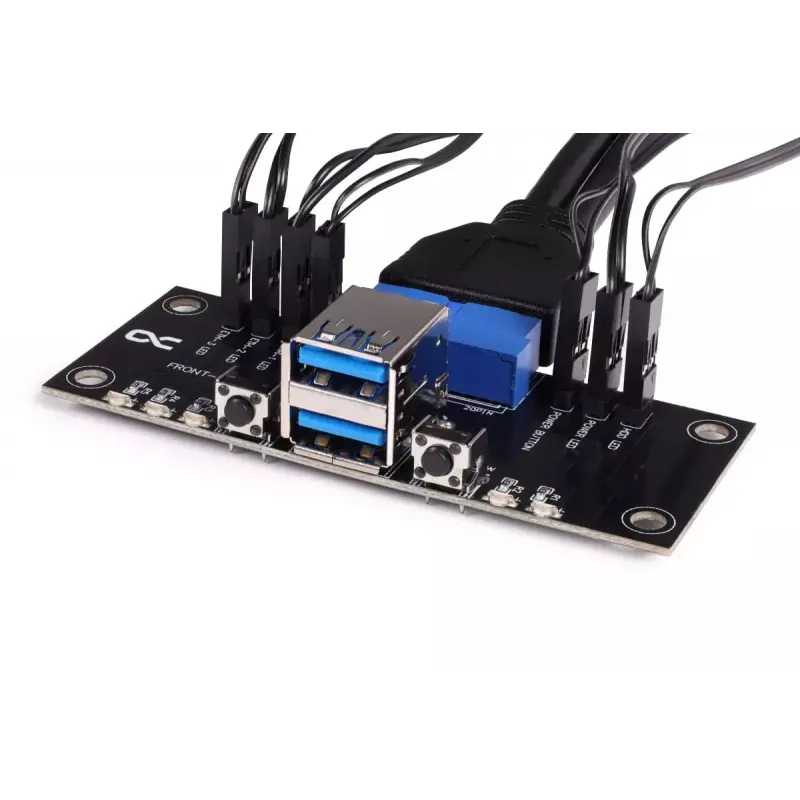

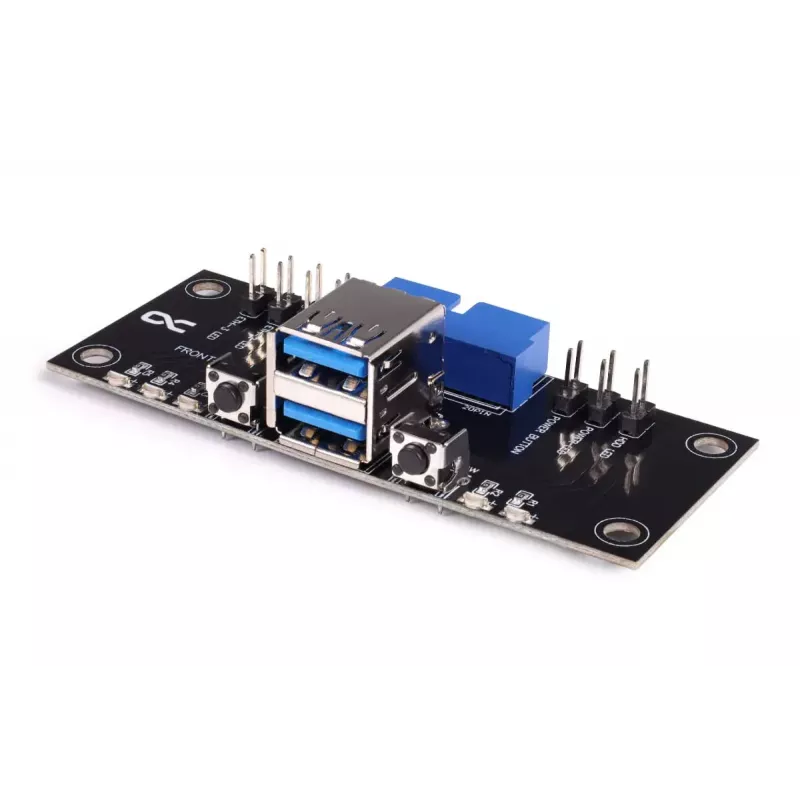

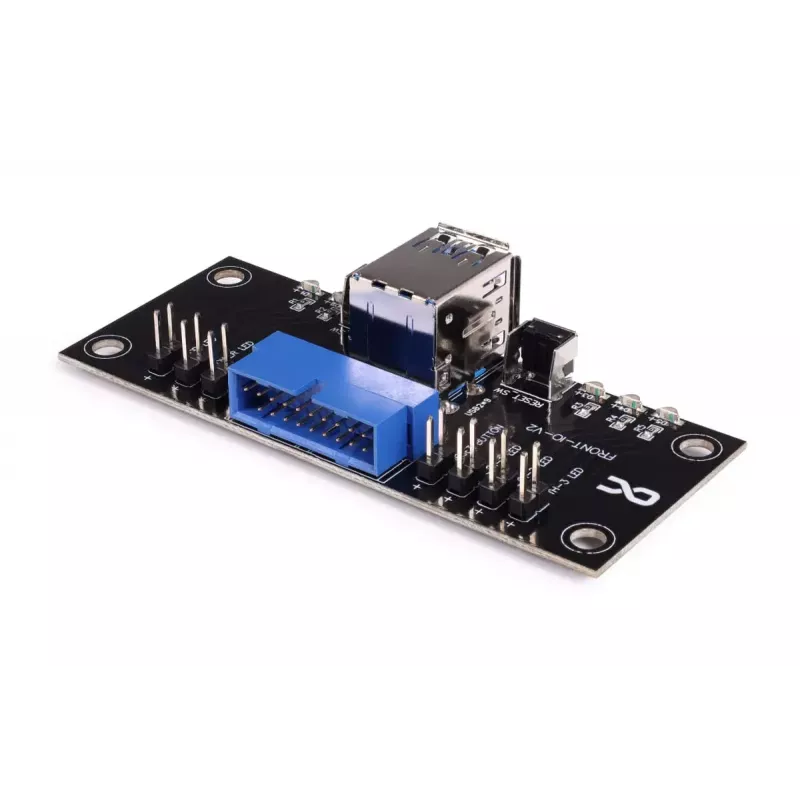

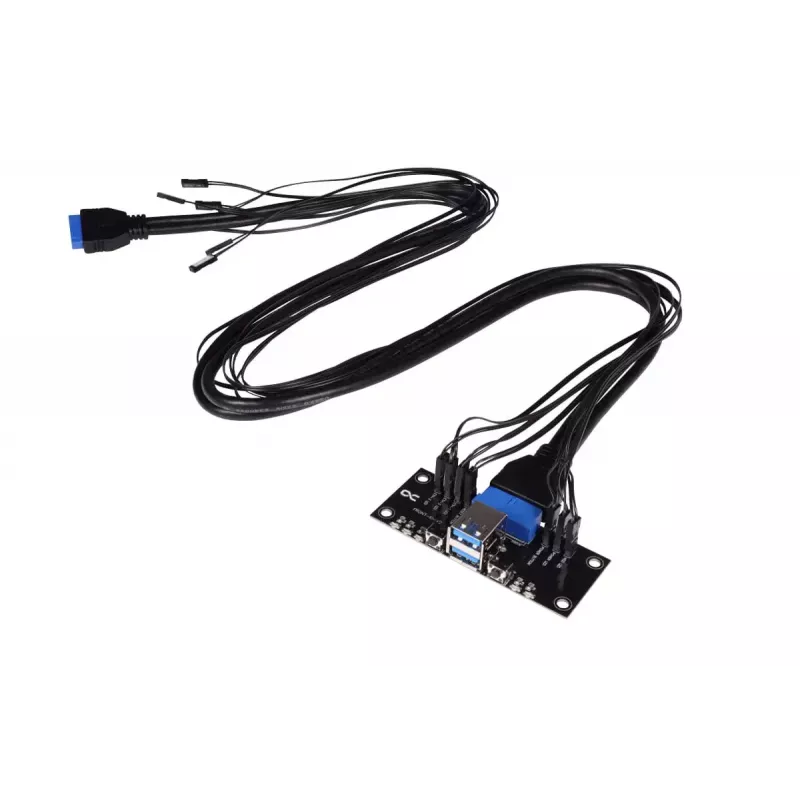

„Alphacool“ I/O ES skydelis su kabelių rinkiniu ir USB 3.0 yra skirtas „Alphacool“ serverių korpusams ir užtikrina priekinę prieigą prie maitinimo, atstatymo ir dviejų USB 3.0 prievadų. Rinkinį sudaro priekinė I/O plokštė, tinkanti 1U–4U serverių korpusams, ir kabelių rinkinys su aštuoniais kabeliais: septyni 2 kontaktų laidai trims tinklo būsenos šviesos diodams, maitinimo šviesos diodui, HDD šviesos diodui ir maitinimo bei atstatymo jungikliams, taip pat 19 kontaktų laidas USB 3.0.

Privalumai

Skydelis siūlo kompaktišką priekinę jungtį su dviem USB 3.0 prievadais ir skirtais tinklo, maitinimo ir saugojimo veiklos būsenos šviesos diodais. Visi šviesos diodai ir jungikliai naudoja 2 kontaktų jungtis, kad laidų sujungimas būtų paprastas, o plokštę galima pritvirtinti keturiais varžtais, naudojant tvirtinimo skyles, kurių vidinis skersmuo 3,5 mm, išdėstytas 74 mm x 24 mm stačiakampyje (nuo centro iki centro). Pridedami 80 cm kabeliai užtikrina pakankamą ilgį įprastoms serverių instaliacijoms.

Tinka

• „Alphacool“ serverių korpusams, kurių formos koeficientai nuo 1HE iki 4HE
• Stovams ir korpusams, kuriems reikalinga priekinė USB 3.0 prieiga
• Sistemoms, kurioms reikia matomų tinklo, maitinimo ir HDD būsenos indikatorių
• Instaliacijoms, kur reikalingi kompaktiški, varžtais tvirtinami I/O skydeliai

Pagrindinės specifikacijos

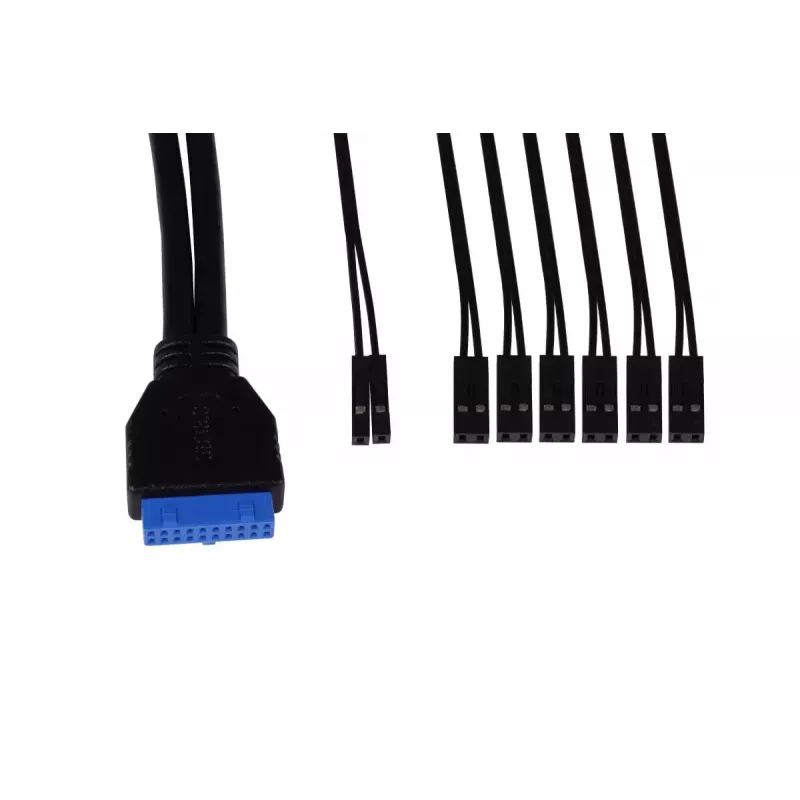

• Pridedami kabeliai: 8 vienetai (septyni 2 kontaktų jungtys + viena 19 kontaktų USB 3.0 jungtis)
• Kabelių ilgis: po 80 cm
• USB: du USB 3.0 prievadai per 19 kontaktų jungties kabelį
• Šviesos diodai: trys tinklo šviesos diodai, vienas maitinimo šviesos diodas, vienas HDD šviesos diodas (2 kontaktų jungtys)
• Jungikliai: maitinimo ir atstatymo (2 kontaktų jungtys)
• Montavimas: 4 varžtų skylės, vidinis skersmuo 3,5 mm, skylių atstumai 74 mm x 24 mm (nuo centro iki centro)
• Suderinami korpusai: 1HE–4HE serverių korpusai

Kaip naudoti

Pritvirtinkite I/O plokštę serverio korpuso priekyje, naudodami keturis varžtus, atitinkančius 3,5 mm vidinio skersmens skyles ir 74 mm x 24 mm atstumus. Prijunkite kiekvieną 2 kontaktų kabelį prie atitinkamos pagrindinės plokštės arba korpuso jungties tinklo šviesos diodams, maitinimo šviesos diodui, HDD šviesos diodui ir maitinimo/atstatymo jungikliams. Įjunkite 19 kontaktų USB 3.0 kabelį į pagrindinės plokštės USB 3.0 jungtį, kad įgalintumėte du priekinius USB prievadus. Atsargiai nutieskite 80 cm kabelius, kad išvengtumėte trukdžių su kitais komponentais, ir, jei reikia, juos pritvirtinkite.

Rekomendacijos

Prieš prijungdami patikrinkite pagrindinės plokštės jungčių išdėstymą, kad užtikrintumėte teisingą šviesos diodų ir jungiklių orientaciją. Montuodami į serverių stovus naudokite tinkamus varžtus ir įžeminimo procedūras. Nespauskite jungčių jėga — atsargiai sulygiuokite kontaktus, kad išvengtumėte pažeidimų.
