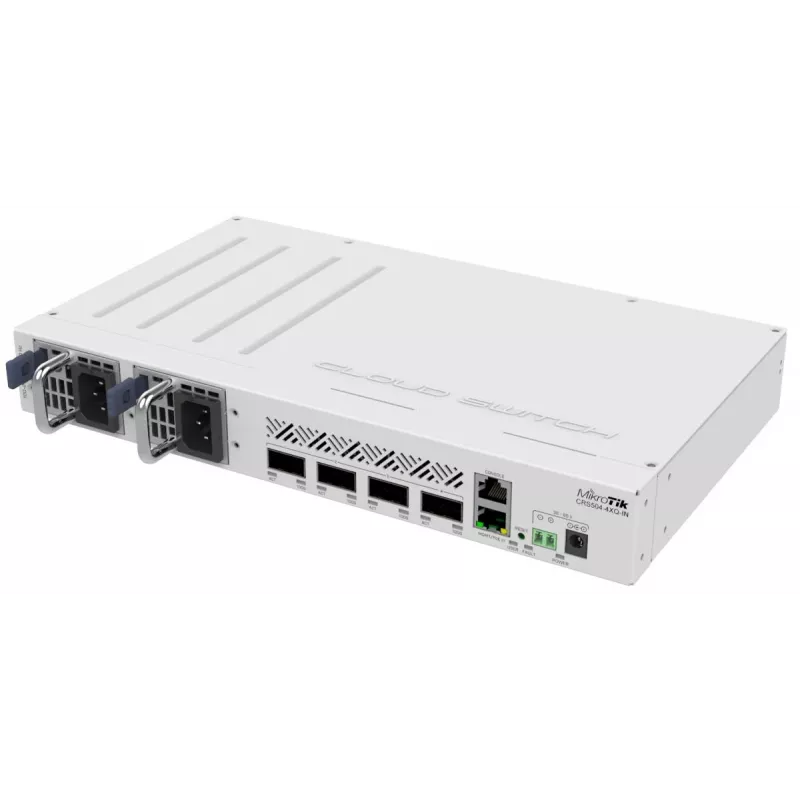

Valdomas L3 komutatorius MikroTik CRS504-4XQ-IN

„MikroTik CRS504-4XQ-IN“ yra kompaktiškas valdomas L3 komutatorius su keturiais QSFP28 prievadais, užtikrinančiais 100 Gigabitų ryšį, ir vienu „Fast Ethernet“ valdymo prievadu. Sukurtas siekiant mažo energijos suvartojimo (apie 25 W be priedų) ir įvairių maitinimo galimybių, įrenginys palaiko montavimą į stovą ir ant sienos. Jo „Marvell DX4310“ komutatoriaus lustas leidžia lanksčiai konfigūruoti prievadus, įskaitant išskaidymą į 25 Gbit linijas ir mišraus greičio diegimus.

Privalumai

Komutatorius turi keturis 100 Gigabitų QSFP28 prievadus, kurių kiekvienas gali būti padalintas į keturias 25 Gbit linijas, leidžiančias iki 16 atskirų 25 Gbit jungčių; prievadai taip pat gali būti naudojami 100G, 40G, 10G ar 1G jungtims pagal poreikį. Specialus „Fast Ethernet“ RJ-45 prievadas skirtas valdymui. Įrenginys yra energiją taupantis, kompaktiškas ir naudoja patikrintą „Marvell DX4310“ lustą stabiliam didelio pralaidumo komutavimui. Jis palaiko IEEE 802.3bt ir siūlo suderinamumą su PoE infrastruktūra kaip lanksčių diegimo variantų dalį.

Tinka (užduotims / naudojimo atvejams)

• Mokyklų ar laboratorijų tinklų atnaujinimui iš 10/25G į 100G magistrales
• Didelio pralaidumo mokslinių tyrimų ar genomikos duomenų tinklams
• Mišraus greičio agregavimo komutatoriams IPT ar įmonių periferiniuose diegimuose
• Mažo stovo ar ant sienos montuojamiems įrenginiams, kur svarbu mažas energijos suvartojimas

Pagrindinės specifikacijos

• Modelis: „MikroTik CRS504-4XQ-IN“
• Komutatoriaus tipas: Valdomas L3
• 100G prievadai: 4 × QSFP28 (kiekvienas palaiko 4 × 25G išskaidymą)
• Valdymo prievadas: 1 × „Fast Ethernet“ (10/100) RJ-45
• Komutatoriaus lustas: „Marvell DX4310“
• Maitinimas: nuolatinės srovės įvestis 36–57 V, energijos suvartojimas ~25 W (be priedų)
• Standartai: IEEE 802.3bt
• Formos faktorius: 1U montuojamas į stovą; taip pat tinka montavimui ant sienos
• Spalva: Balta

Kaip naudoti

Įdiekite CRS504-4XQ-IN į stovą arba pritvirtinkite ant sienos ir prijunkite tinkamą nuolatinės srovės maitinimo šaltinį, kurio įtampa 36–57 V diapazone. Naudokite QSFP28 modulius arba išskaidymo kabelius, kad prijungtumėte 100G ar kelis 25G galinius taškus; standartiniai SFP+/SFP28 siųstuvai-imtuvai arba DAC/aktyvūs kabeliai palaikomi per atitinkamus adapterius ar išskaidymo mazgus. Prijunkite „Fast Ethernet“ RJ-45 prievadą prie valdymo tinklo, kad pasiektumėte „MikroTik“ valdymo sąsają konfigūravimui, maršruto parinkimui, VLAN'ams ir L3 politikoms. Laikykitės standartinių saugos praktikų dirbdami su optiniais moduliais ir maitindami tinklo įrangą.

Rekomendacijos

Mišraus greičio diegimams iš anksto suplanuokite prievadų susiejimą (kurie QSFP28 prievadai bus naudojami 100G, 40G ar 4×25G) ir užtikrinkite, kad naudojami suderinami siųstuvai-imtuvai ar išskaidymo įrenginiai. Patikrinkite maitinimo šaltinio suderinamumą su įrenginio nuolatinės srovės įvesties diapazonu ir užtikrinkite tinkamą ventiliaciją ankštose įrengimo vietose.
