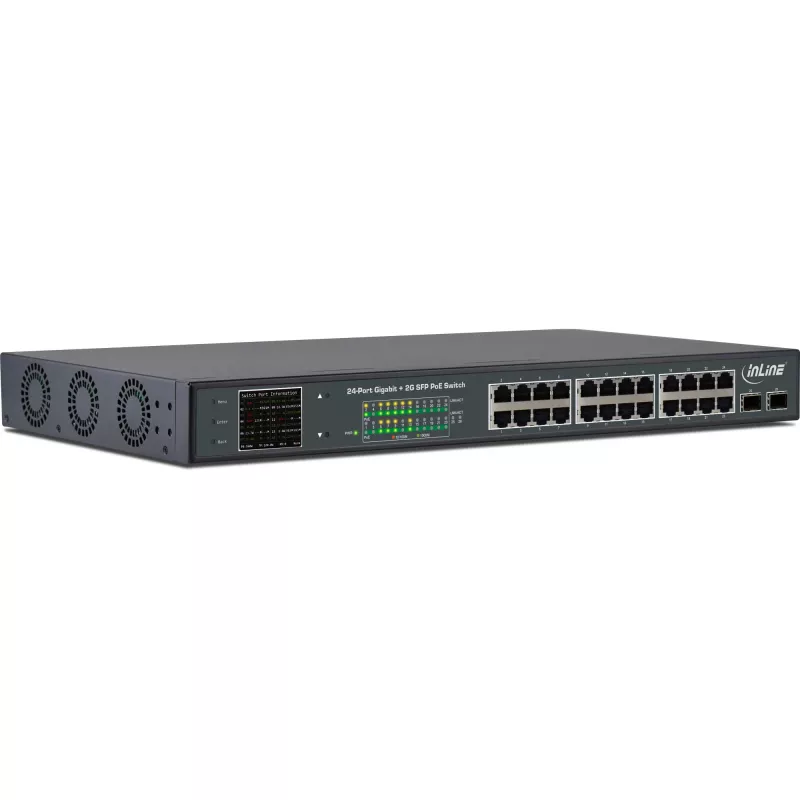

InLine PoE+ Gigabitinis tinklo komutatorius, 24 prievadai, 1 Gb/s, 2xSFP, 19 colių 1U (su laikikliais)

InLine® PoE+ Gigabitinis tinklo komutatorius yra greitas ir lankstus sprendimas atnaujinant esamą tinklą į IEEE 802.3af / IEEE 802.3at „Power over Ethernet“ sistemą, taip pat optinio pluošto jungtis, leidžianti įveikti didesnius atstumus. Komutatorius kiekviename prievade apsaugo nuo, pvz., perkrovos, viršįtampio ir perkaitimo. Be to, komutatorius palaiko tiek IEEE 802.3af, tiek IEEE 802.3at PoE+ su iki 32 vatų galia kiekvienam prievadui per vieną Cat. 5/5e/6 eterneto kabelį, turint 380 W PoE biudžetą ir bendrą 420 vatų galią. 24x 10/100/1000Mbps PoE+ prievadai išsprendžia riboto maitinimo lizdų skaičiaus problemą, suteikdami sistemos administratoriams lankstų sprendimą maitinti įrenginius beveik bet kur, pvz., PoE palaikančias IP kameras ar belaidžius prieigos taškus.

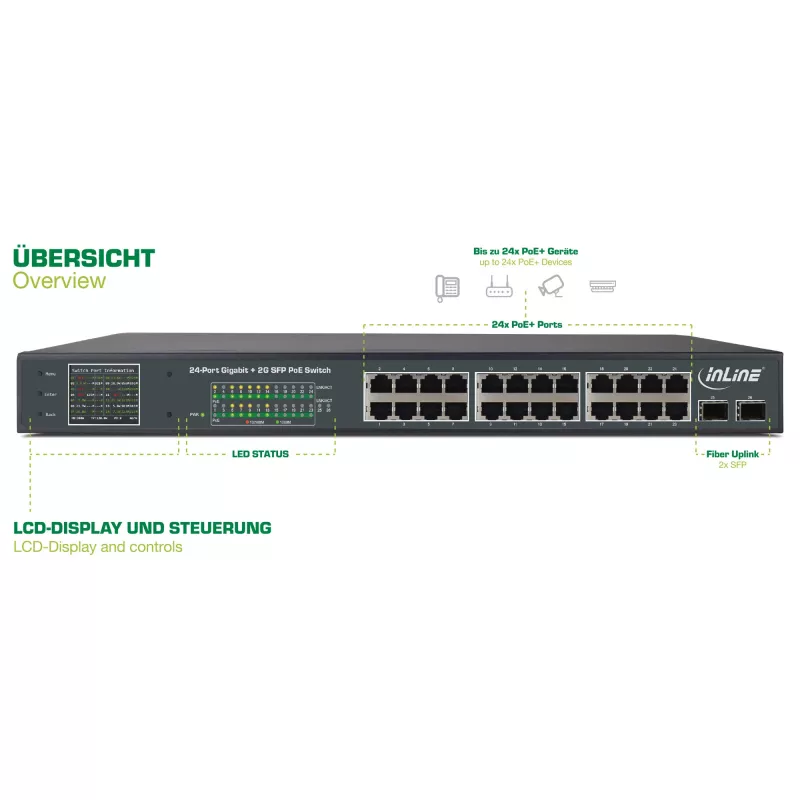

LC ekranas rodo ne tik PoE prievado veikimo būseną, bet ir kiekvieno prievado būseną, pvz.: išėjimo galia, perkrova, trumpasis jungimas, maža apkrova, per žema įtampa, viršįtampis, perkaitimas ir kt. Tai apima, pvz.:
Komutatoriaus režimas (Normalus, VLAN (komutatorius palaiko kiekvieno prievado izoliavimą, tačiau kiekvienas prievadas vis tiek gali palaikyti ryšį su aukštutiniu prievadu), CCTV (komutatorius palaiko maksimalų 250 metrų atstumą, kai perdavimo sparta yra 10Mbps).
Komutatoriaus pralaidumas
PD tipas (PD = maitinami įrenginiai): Enhance: PD nepalaiko PoE pagal IEEE802.3at/af, Standard: PD palaiko PoE pagal IEEE802.3at/af, Legacy: naudojamas Cisco-PD su savo PoE standartu
PD perkrovimas, išjungiant/įjungiant atitinkamą prievadą
PSE galios koregavimas (PSE = maitinimo įranga): ši funkcija gali padidinti bendrą PoE biudžeto našumą
PSE prievado prioritetas: čia galite nustatyti kiekvieno prievado PoE prioritetą tarp aukšto, vidutinio ir žemo
PSE prievado įjungimas: per tai kiekvienas atskiras prievadas gali būti įjungtas / išjungtas
PSE prievado galia: naudojant šią funkciją, PoE galia gali būti pasirinkta 2 W žingsniais tarp 8 W ir 32 W
Ventiliatoriaus valdymas: ši funkcija suteikia galimybę nurodyti ventiliatoriaus veikimą. Galite rinktis iš „Always On“, „20% PB“ (kai komutatorius sunaudoja 20% savo galios biudžeto) ir „40% PB“.

Specifikacijos

Standartai: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000BASE-X Gbit/s eternetas per optinį pluoštą, IEEE 802.3x pilnas dvipusis ryšys ir srauto valdymas, IEEE 802.3af „Power over Ethernet“, IEEE 802.3at „Power over Ethernet Plus“
Prievadai: 24x 10/100/1000Base-T RJ45, Auto-MDI/MDI-X, 2x 1000Mb/s SFP
PoE prievadai: 1-24
PoE biudžetas: 380W
Bendra išėjimo galia: 420W
LCD ekranas: realaus laiko PoE veikimo būsenos rodymas
PoE išėjimo galia: maks. 32 vatai vienam prievadui
LED indikatoriai: PWR, LNK/ACT PoE
Tinklo kabelis: 10BASE-T: UTP 3, 4, 5 kategorijos kabelis (100m)
100BASE-TX: UTP 5, 5e kategorijos kabelis (100m)
1000BASE-T: UTP 5, 5e kategorijos kabelis (100m)
1000BASE-SX: MMF, SMF
MAC adresų lentelė: 8K, automatinis mokymasis, automatinis atnaujinimas
Jumbo rėmeliai: 9216 baitų
Paketų buferis: 4.1Mbit
Perdavimo metodas: išsaugoti ir persiųsti
Paketų persiuntimo sparta: 38.69Mpps
Pralaidumas: 52G

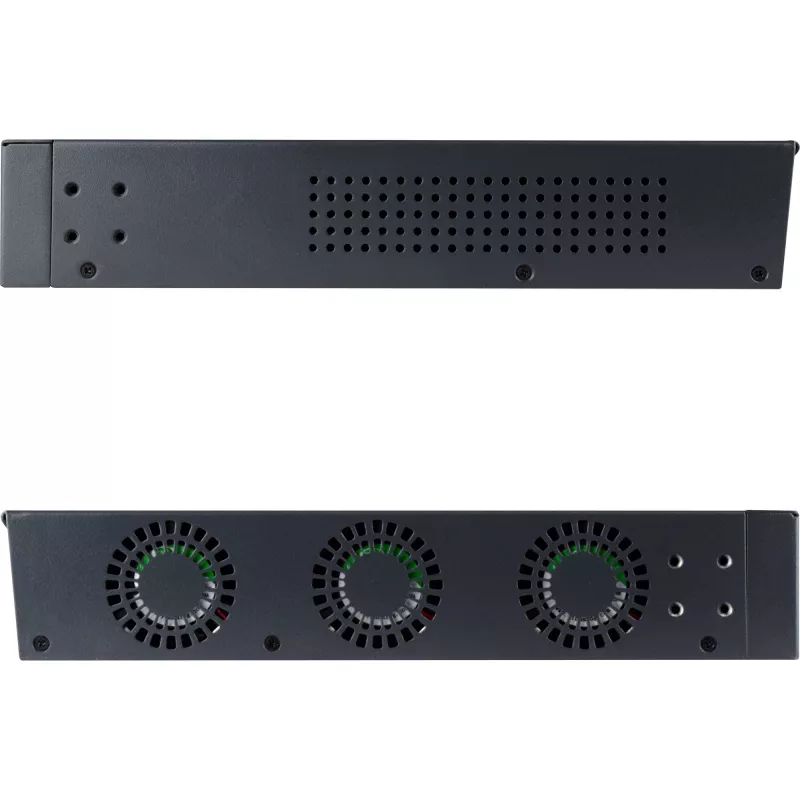

Ventiliatorių skaičius: 3
Matmenys (P x G x A): 440x232x45mm
Svoris: apie 3.7kg
Maitinimo įvestis: 100~240V AC, 50/60Hz
Aplinkos sąlygos: darbinė temperatūra -10-60°C, laikymo temperatūra -40-70°C, drėgmė veikimo metu 10-90% be kondensacijos, drėgmė laikymo metu 5-90% be kondensacijos
Apsauga nuo viršįtampių: ± 6KV

Pristatymo turinys:
1x InLine® PoE+ Gigabitinis tinklo komutatorius
1x naudotojo vadovas (vokiečių/anglų k.)
1x maitinimo kabelis
2x 19" montavimo laikikliai
8x varžtai montavimo laikikliams
4x guminės kojelės

InLine PoE+ Gigabitinis tinklo komutatorius, 24 prievadai, 1 Gb/s, 2xSFP, 19"1U (su laikikliais). Pagrindinio komutavimo RJ-45 eterneto prievadų tipas: Gigabit Ethernet (10/100/1000), Pagrindinio komutavimo RJ-45 eterneto prievadų kiekis: 24. Pilnas dvipusis ryšys. MAC adresų lentelė: 8000 įrašų, Komutavimo pajėgumas: 52 Gbit/s. Tinklo standartai: IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z. „Power over Ethernet“ (PoE). Montavimas į stelažą, Formos faktorius: 1U

Kaip naudoti

Įdiekite InLine PoE+ Gigabitinį tinklo komutatorių 19" stove naudodami pridedamus montavimo laikiklius arba padėkite ant lygaus paviršiaus su guminėmis kojelėmis. Prijunkite tinklo įrenginius prie RJ45 prievadų naudodami Cat.5/5e/6 kabelius iki 100 metrų, o SFP modulius naudokite optinio pluošto jungtims ten, kur reikia didesnio atstumo. Konfigūruokite PoE nustatymus ir prievadų režimus per LCD meniu: nustatykite PD tipą, įjunkite/išjunkite atskirus PSE prievadus, priskirkite PSE prievadų prioritetą, pasirinkite kiekvieno prievado PoE galią (8–32 W) ir naudokite PD perkrovimą, jei maitinamą įrenginį reikia paleisti iš naujo. Stebėkite prievadų būseną ir aliarmus LCD ekrane dėl apkrovos, įtampos ir temperatūros sąlygų.

Rekomendacijos

Patikimam PoE diegimui suplanuokite bendrą energijos suvartojimą, kad neviršytumėte 380 W PoE biudžeto, ir naudokite PSE prievadų prioriteto bei kiekvieno prievado galios nustatymus, kad užtikrintumėte kritinių įrenginių maitinimą. Naudokite tinkamus SFP modulius ir vienmodį/daugiamodį optinį pluoštą tolimojo ryšio jungtims ir užtikrinkite tinkamą ventiliaciją aplink komutatorių, kad išvengtumėte perkaitimo.
