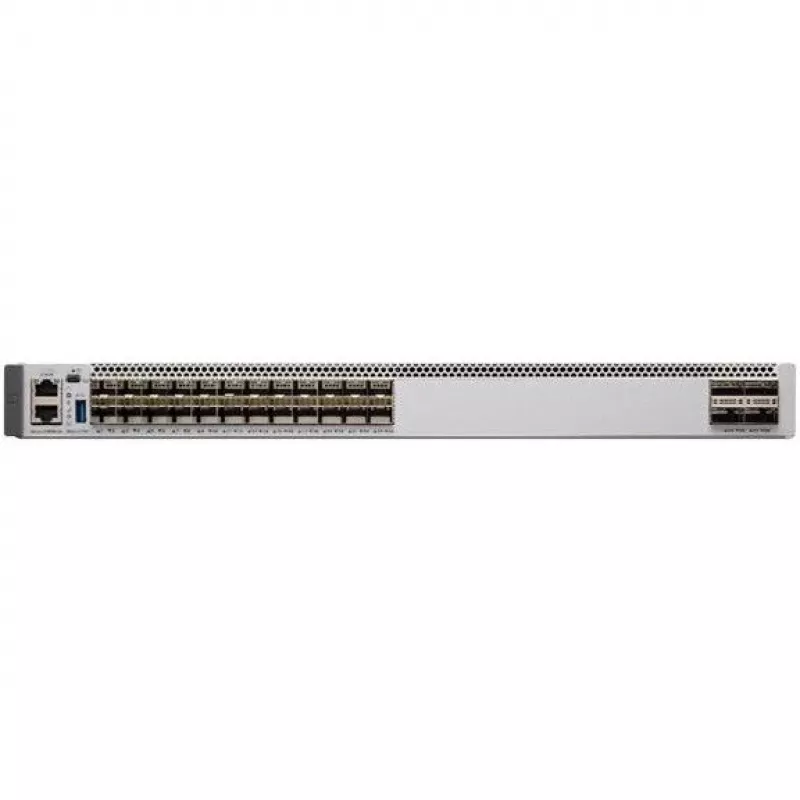

Valdomas komutatorius Cisco Catalyst C9500-24Y4C-A

„Cisco Catalyst C9500-24Y4C-A“ yra valdomas įmonės klasės branduolio ir agregavimo komutatorius, skirtas miestelių ir duomenų centrų diegimui. Pagrįstas x86 procesoriumi, komutatorius užtikrina visišką programuojamumą ir aptarnavimo galimybes bei sukurtas palaikyti saugumo, daiktų interneto ir debesijos naudojimo atvejus. Tai fiksuota 1U platforma, siūlanti 40G QSFP+ ir 1G/10G SFP/SFP+ prievadų parinktis, 4 branduolių 2,4 GHz procesorių, 16 GB DDR4 atminties, 16 GB vidinės saugyklos ir 2000 Gbit/s perjungimo pajėgumą. Įrenginyje yra 82 000 įrašų MAC adresų lentelė ir korpuso konstrukcija, tinkama montavimui į stelažą.

Privalumai

„Catalyst C9500-24Y4C-A“ užtikrina didelį lentelių mastelį MAC, maršruto parinkimo ir ACL, neblokuojamą 40G ryšį bei granularų prievadų tankį įvairiems miestelių poreikiams. Jis palaiko pažangų maršruto parinkimą ir infrastruktūros paslaugas, tokias kaip MPLS L2/L3 VPN, MVPN ir NAT, taip pat programine įranga apibrėžtos prieigos krašto funkcijas, įskaitant pagrindinio kompiuterio sekimą, tarpdomeninį ryšį ir VRF žinančią LISP. Platforma taip pat apima aukšto prieinamumo funkcijas, tokias kaip „Graceful Insertion and Removal“ (GIR), „Cisco NSF/SSO“, perteklinį maitinimo ir ventiliatorių palaikymą bei „StackWise“ virtualią technologiją tinklo sistemų virtualizavimui.

Tinka

• Miestelių branduolio ir agregavimo lygmens perjungimui
• Įmonės duomenų centro „top-of-rack“ ir agregavimui
• Didelio tankio 10G/40G ryšiui serveriams ir paskirstymui
• Aplinkoms, kurioms reikia pažangaus maršruto parinkimo, MPLS ir VPN paslaugų

Pagrindinės specifikacijos

• Modelis: „Cisco Catalyst C9500-24Y4C-A“ (MPN: C9500-24Y4C-A, EAN: 0889728142618)
• Komutatoriaus tipas: Valdomas, L2/L3
• Procesorius: 4 branduolių, 2,4 GHz x86
• Atmintis: 16 GB DDR4
• Saugykla: 16 GB vidinė
• Perjungimo pajėgumas: 2000 Gbit/s
• MAC adresų lentelė: 82 000 įrašų
• Prievadų tipai: QSFP+ (40G) ir SFP/SFP+ (1G/10G)
• Korpuso konstrukcija: 1U, montuojamas į stelažą
• Spalva: Pilka

Kaip naudoti

Įdiekite komutatorių standartiniame 19 colių stelaže, naudodami pateiktą 1U montavimo rinkinį. Prijunkite maitinimą naudodami tinkamus perteklinius maitinimo šaltinius, jei yra, ir prijunkite aukštutinio bei prieigos ryšius naudodami QSFP+ arba SFP/SFP+ siųstuvus-imtuvus ir suderinamus šviesolaidinius arba DAC kabelius. Konfigūruokite įrenginį per „Cisco IOS XE“ programinės įrangos sąsają arba palaikomą tinklo valdymo sistemą, kad nustatytumėte VLAN, maršruto parinkimo protokolus, prieigos kontrolės sąrašus ir bet kokias reikalingas MPLS ar VPN paslaugas. Naudokite „Cisco StackWise“ virtualią technologiją, kad integruotumėte įrenginį į virtualų steką, jei keliems įrenginiams reikia sistemos virtualizavimo.

Rekomendacijos

Diekite šį valdomą komutatorių kaip miestelio branduolio ar agregavimo įrenginį, kai reikia didelio pralaidumo, pažangių maršruto parinkimo funkcijų ir aukšto prieinamumo. Naudokite perteklinį maitinimą ir tinkamą aušinimą, atnaujinkite „IOS XE“ ir laikykitės „Cisco“ nurodymų dėl siųstuvų-imtuvų ir kabelių suderinamumo, kad užtikrintumėte patikimą veikimą.
