Valdomas jungiklis Trendnet TI-PG541i

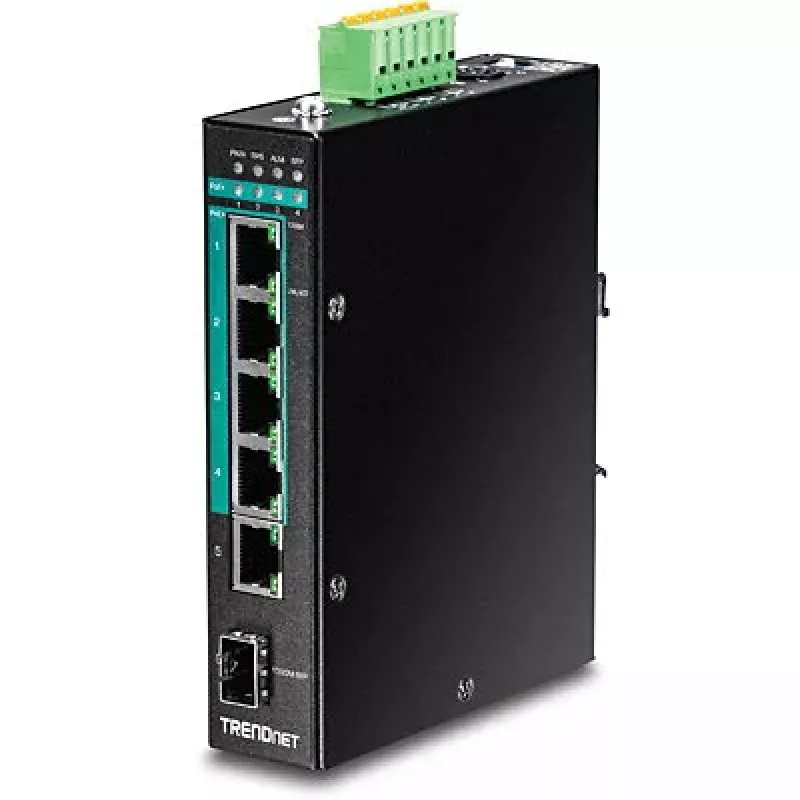

TRENDnet TI-PG541i yra 6 prievadų patvarus pramoninis Gigabit PoE+ 2 sluoksnio valdomas DIN bėgio jungiklis su keturiais Gigabit PoE+ prievadais, vienu Gigabit vario prievadu ir vienu Gigabit SFP lizdu. Jungiklis užtikrina 120 W PoE biudžetą, IP30 metalinį korpusą, dvigubus atsarginius maitinimo įėjimus ir yra sukurtas veikti atšiauriomis sąlygomis, pasižymintis plačiu temperatūros tolerancijos diapazonu ir apsauga nuo vibracijos, smūgių, ESD/EMI ir įtampos šuolių.

Privalumai

TI-PG541i tiekia visą PoE+ galią kiekvienam prievadui, tuo pačiu siūlydamas 2 sluoksnio valdymo funkcijas, tokias kaip PoE valdymas kiekvienam prievadui, VLAN, multicast stebėjimas ir QoS, užtikrinantis nuspėjamą srauto valdymą. Patvarus IP30 metalinis korpusas, integruotas DIN bėgio laikiklis ir atitikimas pramoniniams smūgio bei EMC standartams garantuoja patikimą veikimą sudėtingose instaliacijose. Atsarginiai maitinimo įėjimai ir aliarmo relė padidina gedimų toleranciją ir supaprastina stebėjimą.

Pagrindinės specifikacijos

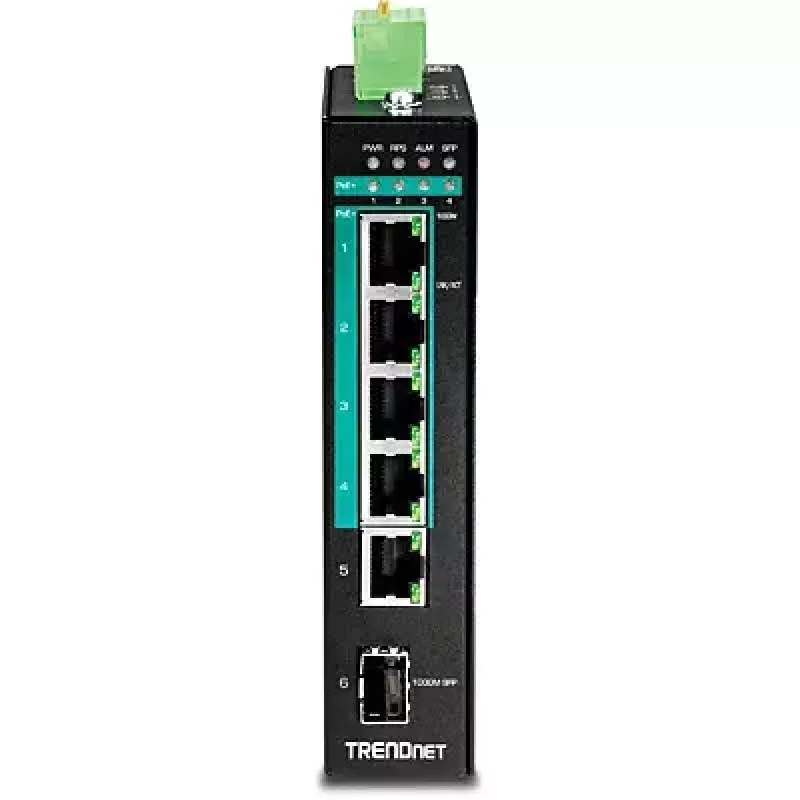

• Prievadai: 4 x Gigabit PoE+ (1–4 prievadai), 1 x Gigabit RJ-45, 1 x Gigabit SFP
• PoE biudžetas: 120 vatų, iki 30 W vienam PoE prievadui (802.3at/802.3af)
• Perjungimo talpa: 12 Gbps
• Valdymas: 2 sluoksnio funkcijos, įskaitant 802.1Q/MAC pagrįstą VLAN, IGMP v1/2/3 stebėjimą, pralaidumo valdymą kiekvienam prievadui, 802.1p, DSCP, eilių planavimą (SP/WFQ/WRR), srauto valdymą
• Stebėjimas: SNMP v1/v2c, MIB palaikymas, SNMP gaudyklė, RMON (1,2,3,9), SMTP įspėjimas, syslog, prievadų veidrodinis atspindėjimas

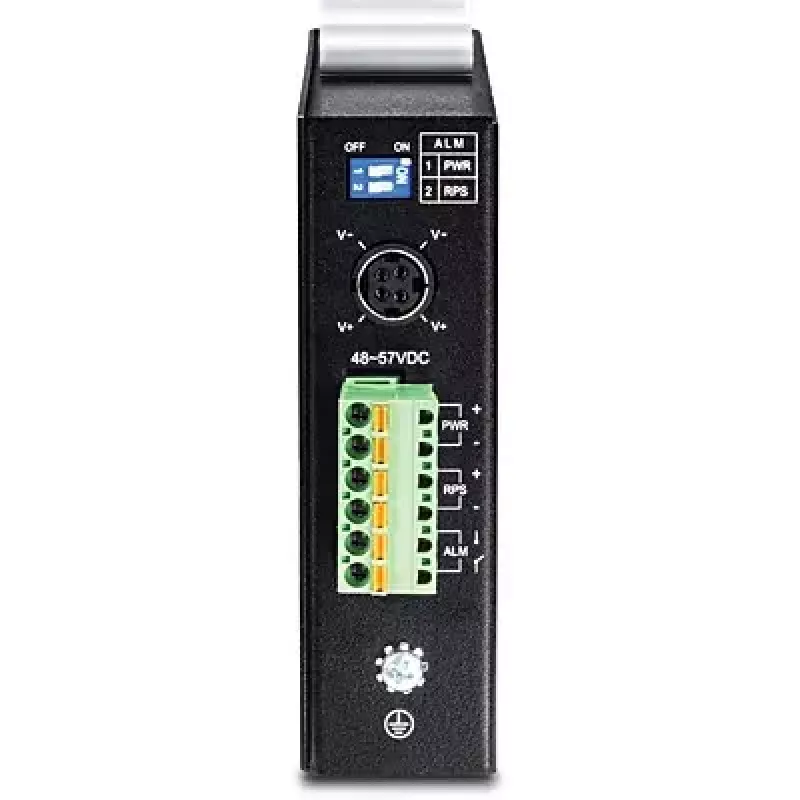

• Maitinimas: Dvigubi atsarginiai maitinimo įėjimai (pagrindinis ir RPS) su apsauga nuo perkrovos; aliarmo relės išėjimas maitinimo gedimui
• Aplinka: Darbinė temperatūra nuo -40 iki 70 °C
• Mechaninė dalis: IP30 metalinis korpusas su integruotu DIN bėgio tvirtinimu; įžeminimo taškas
• Patikimumas: Atitinka IEC61000-6-2 EMC atsparumo standartus; smūgio, laisvojo kritimo ir vibracijos standartus (IEC 60068-2-27/32/6)
• Kita: Jumbo kadrai iki 10K; LED indikatoriai maitinimui, atsarginiam maitinimui, aliarmui, SFP, PoE ir prievadams

Kaip naudoti

Pritvirtinkite TI-PG541i ant DIN bėgio naudodami integruotą įrangą ir prijunkite pagrindinį bei atsarginį nuolatinės srovės maitinimo įėjimus pagal montavimo instrukciją. Prijunkite PoE įrenginius prie 1–4 prievadų, o papildomus tinklo įrenginius prie likusio Gigabit prievado arba SFP lizdo. Konfigūruokite 2 sluoksnio nustatymus, PoE elgseną kiekvienam prievadui, VLAN, QoS ir stebėjimo parinktis per žiniatinklio sąsają, CLI arba SNMP, kad integruotumėte jungiklį į savo tinklą ir pritaikytumėte energijos tiekimą bei srauto politiką.

Rekomendacijos

Kad būtų užtikrintas patikimas veikimas pramoninėse ar lauko aplinkose, naudokite tinkamai įvertintus maitinimo šaltinius ir įžeminimą, įjunkite atsarginę maitinimo konfigūraciją ir sukonfigūruokite PoE planavimą bei PD veikimo patikrinimus, kad išvengtumėte netikėtų maitinimo trikdžių prijungtiems įrenginiams.
