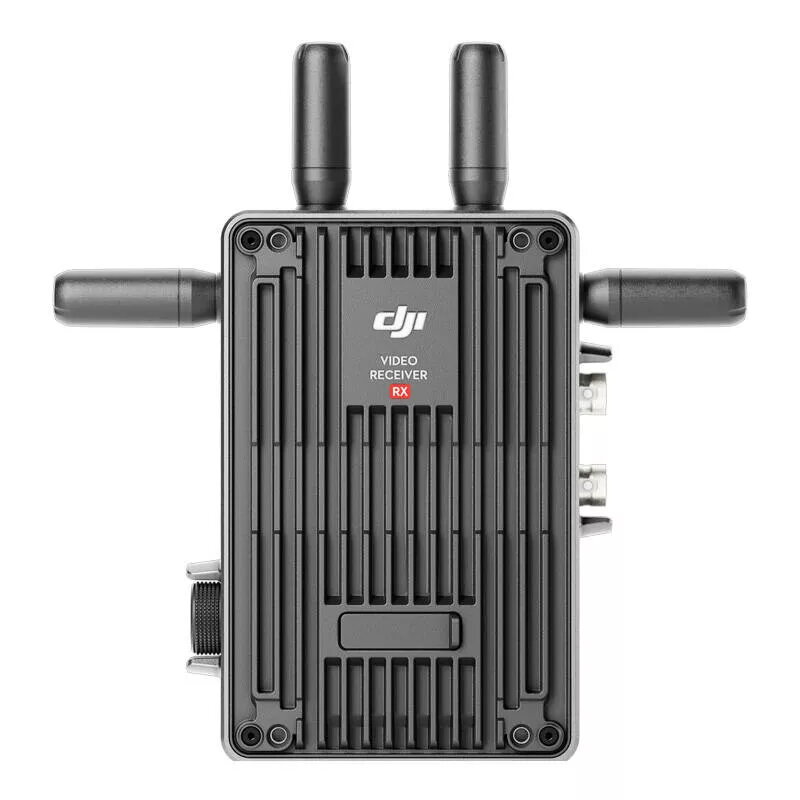

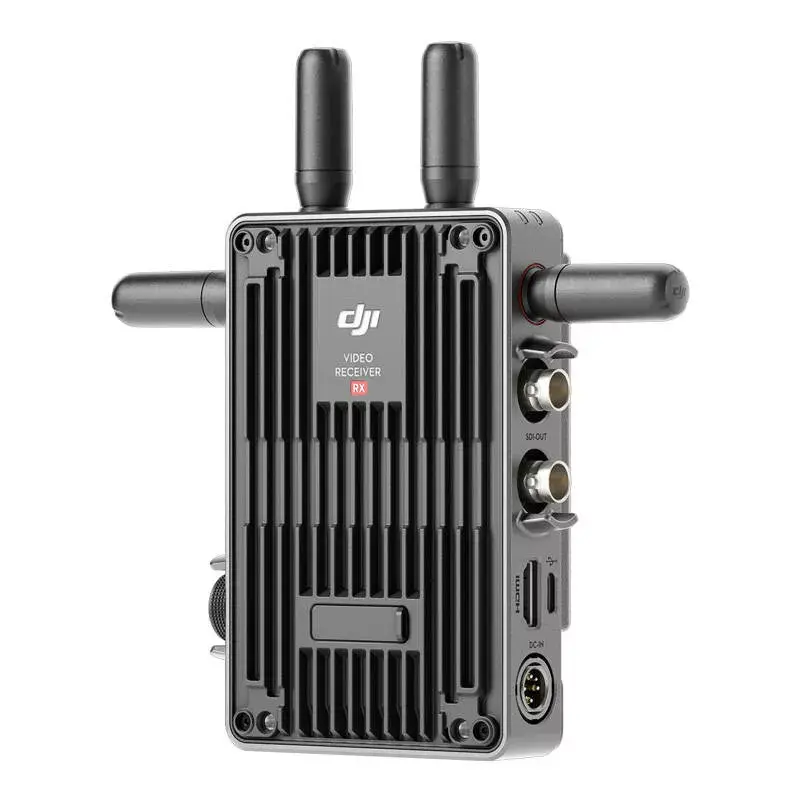

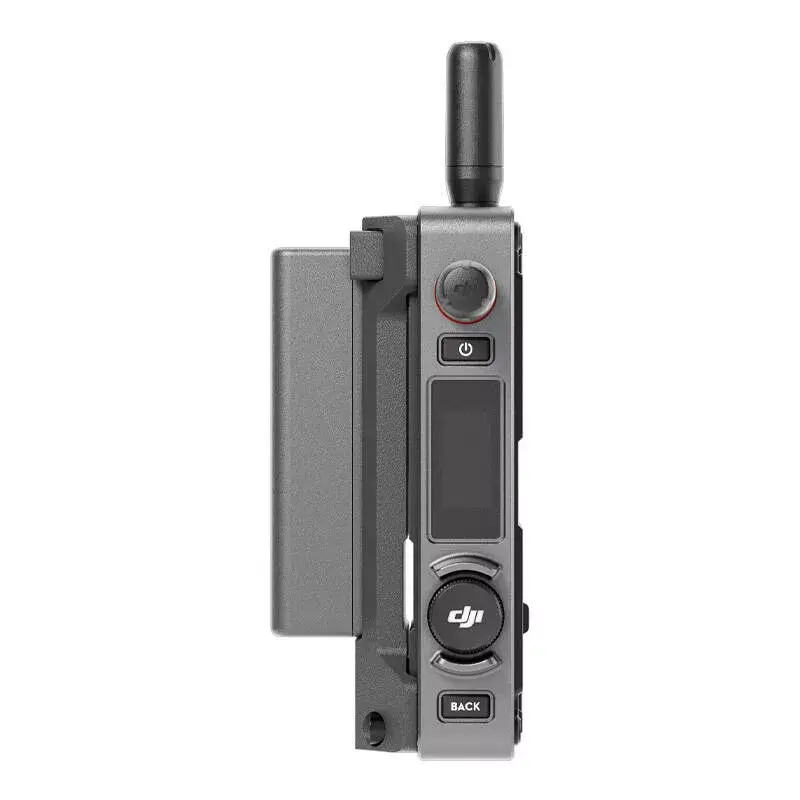

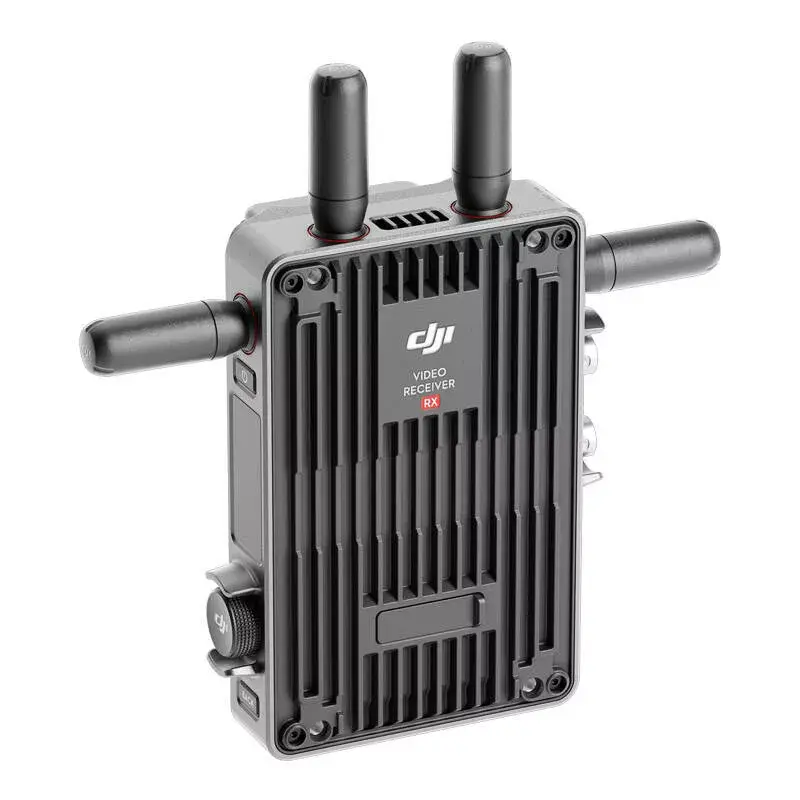

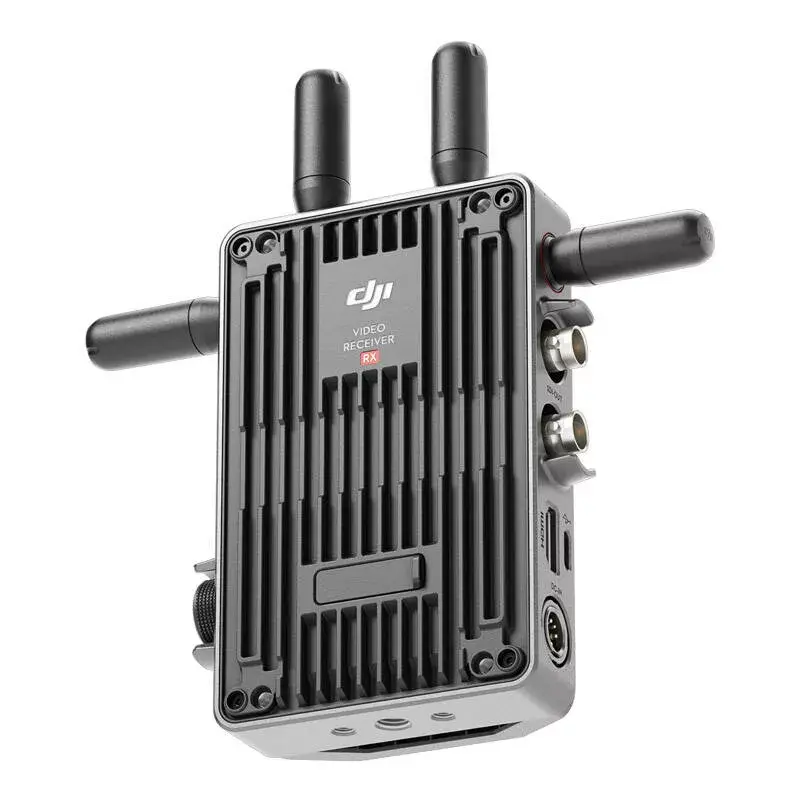

Vaizdo imtuvas DJI CP.RN.00000319.03

DJI vaizdo imtuvas CP.RN.00000319.03 yra kompaktiškas imtuvas, skirtas patikimam, mažo vėlavimo vaizdo perdavimui filmavimo aikštelėse ir profesionaliose produkcijose. Suderinamas su DJI vaizdo siųstuvu ir palaikantis O3 Pro sistemą, jis užtikrina iki 1080p/60FPS vaizdo perdavimą ir leidžia prijungti kelis imtuvus transliacijos režimu. Imtuvas palaiko SDI išvestį metaduomenims ir vaizdo signalams bei gali būti integruotas su kino kameromis ir DJI Master Wheels; darbui reikalingas DJI vaizdo siųstuvas.

Privalumai

Įrenginys užtikrina stabilų 1080p/60FPS vaizdo perdavimą iki 4 km atstumu CE/SRRC/MIC regionuose ir iki 6 km FCC sąlygomis. Jis perduoda metaduomenis per SDI – failų pavadinimus, laiko kodus ir kameros nustatymus, leidžia vienas prie vieno realaus laiko balso skambučius ir siūlo du darbo režimus: transliacijos (Broadcast) – neribotam imtuvų skaičiui ir valdymo (Control) – nuotoliniam suderinamų gimbalių ir fokusavimo sistemų valdymui. Kompaktiškas dydis, kelios maitinimo parinktys ir platus dažnių palaikymas leidžia pritaikyti jį profesionaliems darbo procesams.

Tinka

• Filmų ir televizijos gamybos stebėjimui
• Kameros metaduomenų ir laiko kodų perdavimui filmavimo aikštelėje
• Nuotoliniam stebėjimui kelioms gamybos komandoms (transliacijos režimas)
• Nuotoliniam gimbalių valdymui (valdymo režimas) ir kameros fokusavimui

Pagrindinės specifikacijos

• Vaizdo perdavimo sistema: O3 Pro
• Išvesties vaizdo formatai: 1080p iki 60FPS (palaikomi keli kadrų dažniai)
• Maks. bitų sparta: 40 Mbps
• Maks. perdavimo dažnių juostos plotis: 40 MHz
• Maks. perdavimo atstumas: 6 km (FCC); 4 km (CE / SRRC / MIC) – atvira aplinka
• Vaizdo perdavimo vėlavimas: apie 70 ms (1080p/60FPS)
• Vaizdo kodekas: H.264
• Garso išvestis: PCM; įvestys per įmontuotus SDI ir HDMI
• Energijos suvartojimas: 9 W; maitinimo įtampa: 6–18 V; maitinimo išvesties prievadas: 6–18 V
• Veikimo laikas: apie 3 h 50 min (su WB37 baterija 25°C temperatūroje)
• Darbinė temperatūra: -10°C iki 45°C
• Matmenys: 127 x 87 x 26 mm (be antenų); Svoris: apie 350 g (be antenų)

Kaip naudoti

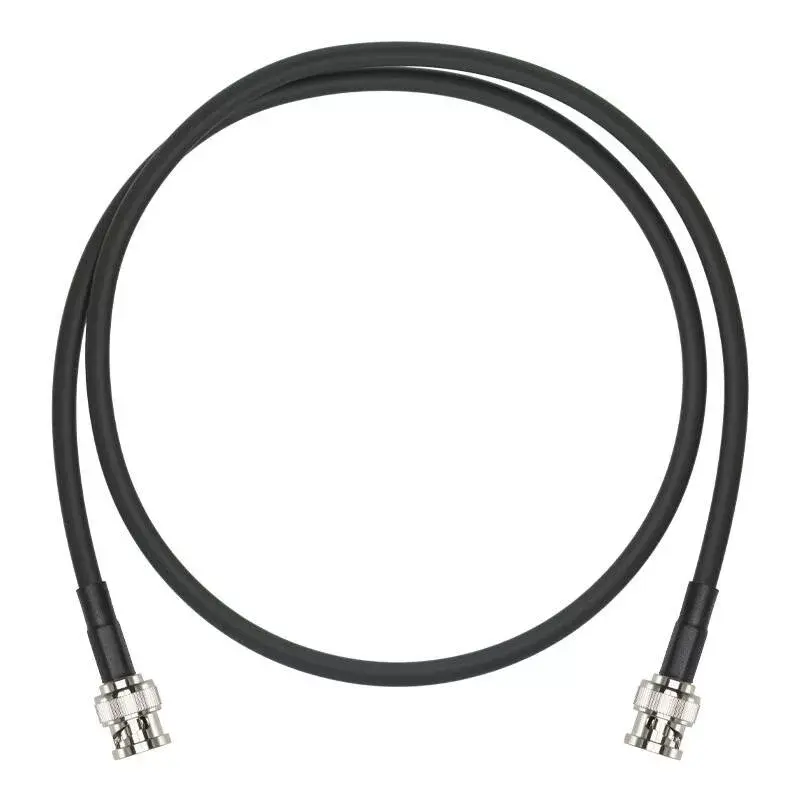

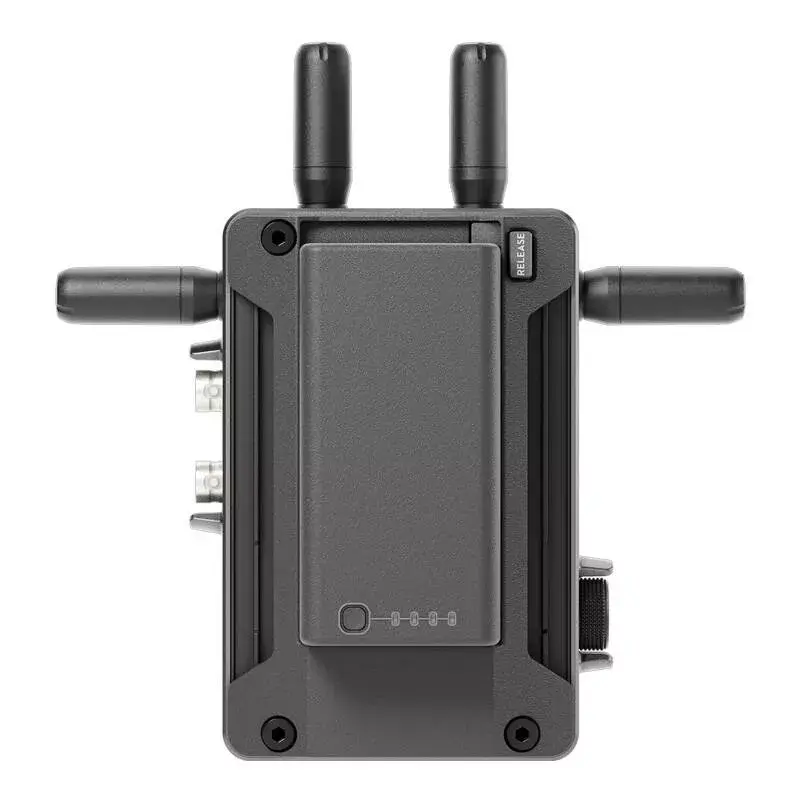

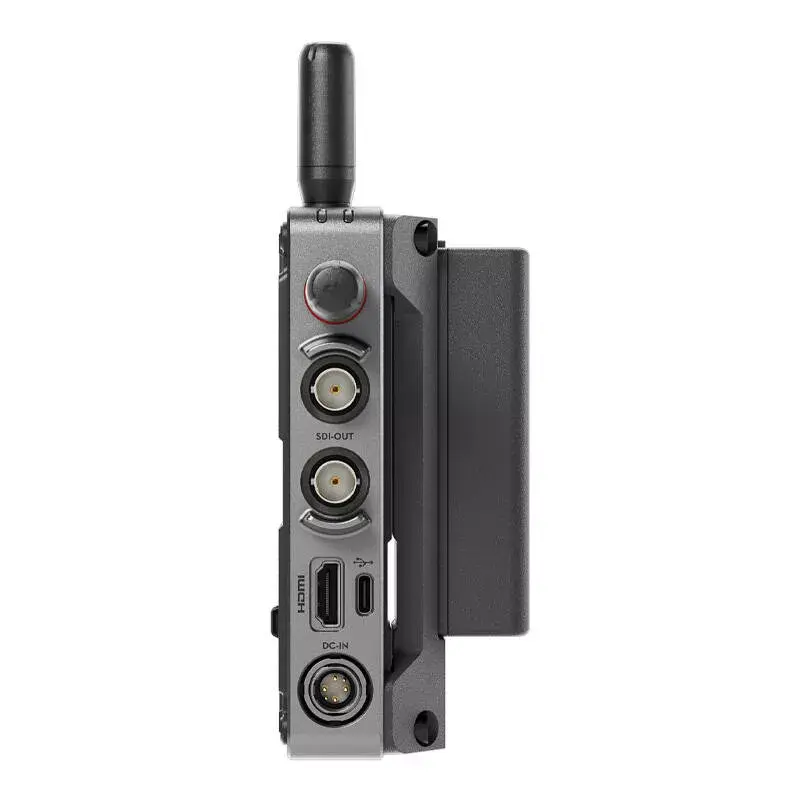

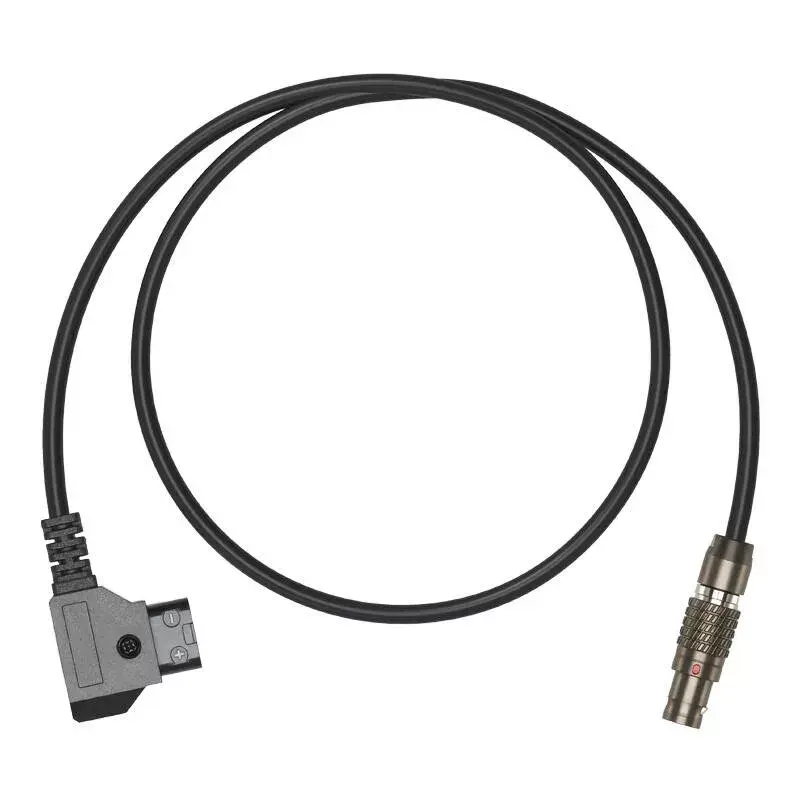

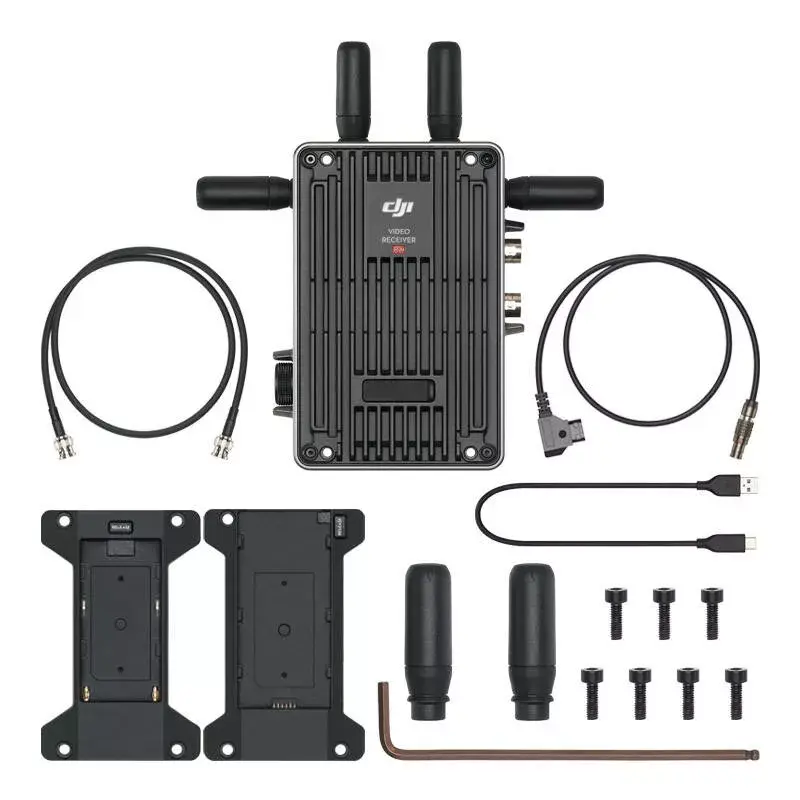

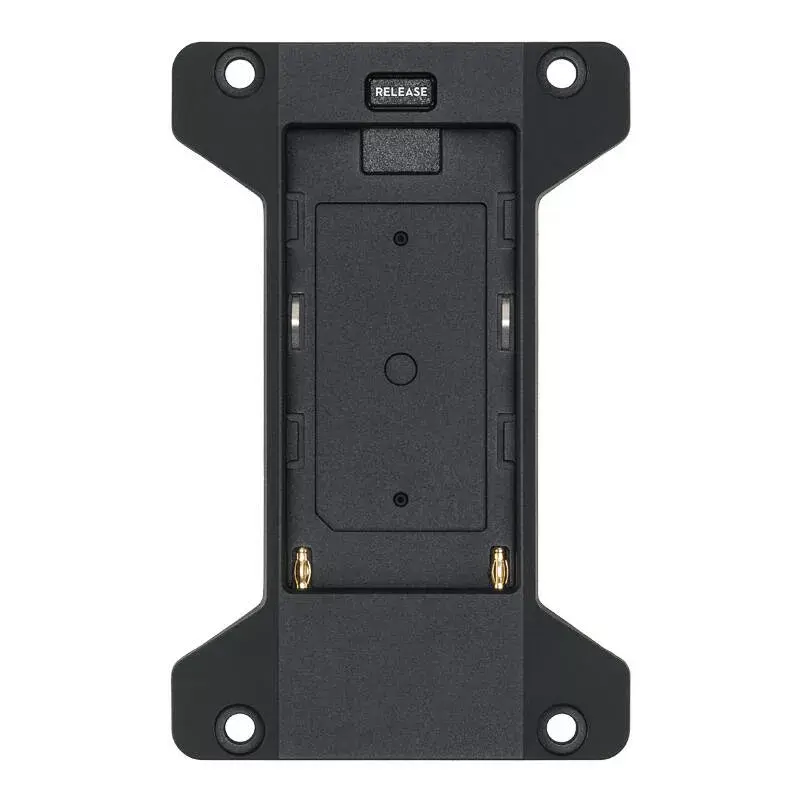

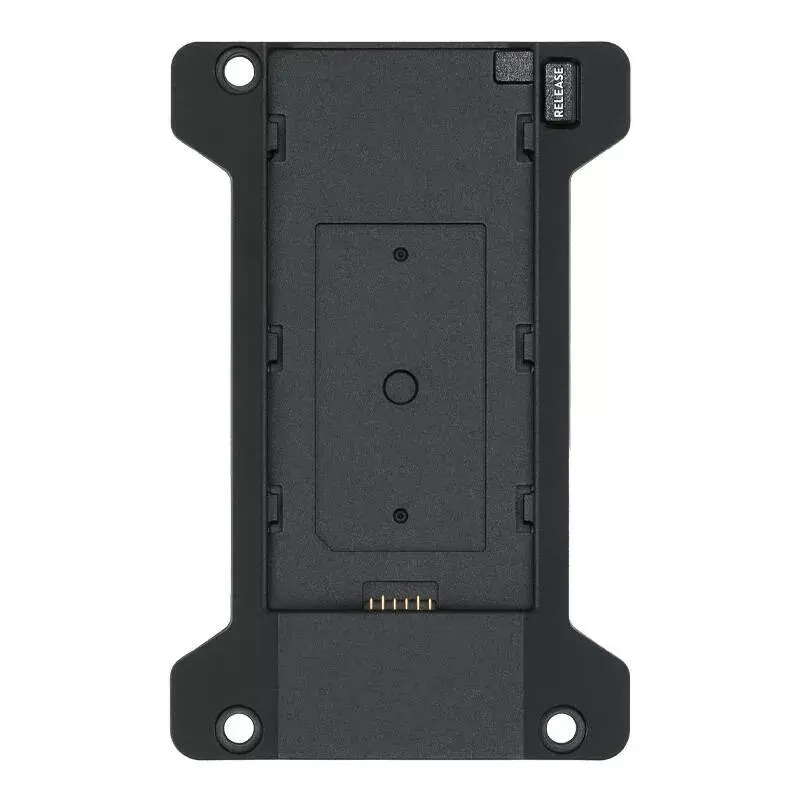

Pritvirtinkite DJI vaizdo imtuvą prie savo įrangos ir prijunkite maitinimą per WB37 arba NP-F adapterį, arba prie išorinio 6–18 V maitinimo šaltinio naudodami P-TAP kabelį. Prijunkite imtuvą prie monitorių ar įrašymo įrenginių per SDI arba HDMI išvestis, kad gautumėte vaizdą ir metaduomenis. Susiekite imtuvą su DJI vaizdo siųstuvu; nustatykite siųstuvą ir imtuvą į tą patį darbo režimą (transliacijos arba valdymo) ir pasirinkite tinkamus perdavimo dažnius pagal vietines taisykles. Naudokite valdymo režimą, kad prijungtumėte suderinamas Ronin ar gimbal sistemas nuotoliniam valdymui ir fokusavimo reguliavimui.

Rekomendacijos

Geriausiam veikimui užtikrinkite aiškią matymo liniją tarp siųstuvo ir imtuvo, pasirinkite leidžiamas dažnių juostas savo regione ir įsitikinkite, kad siųstuvo programinė įranga bei imtuvas yra atnaujinti. Naudodami kino kameras, įjunkite SDI metaduomenų išvestį kameroje, kad laiko kodai ir failų informacija būtų perduodami monitoriams ir įrašymo sistemoms.
