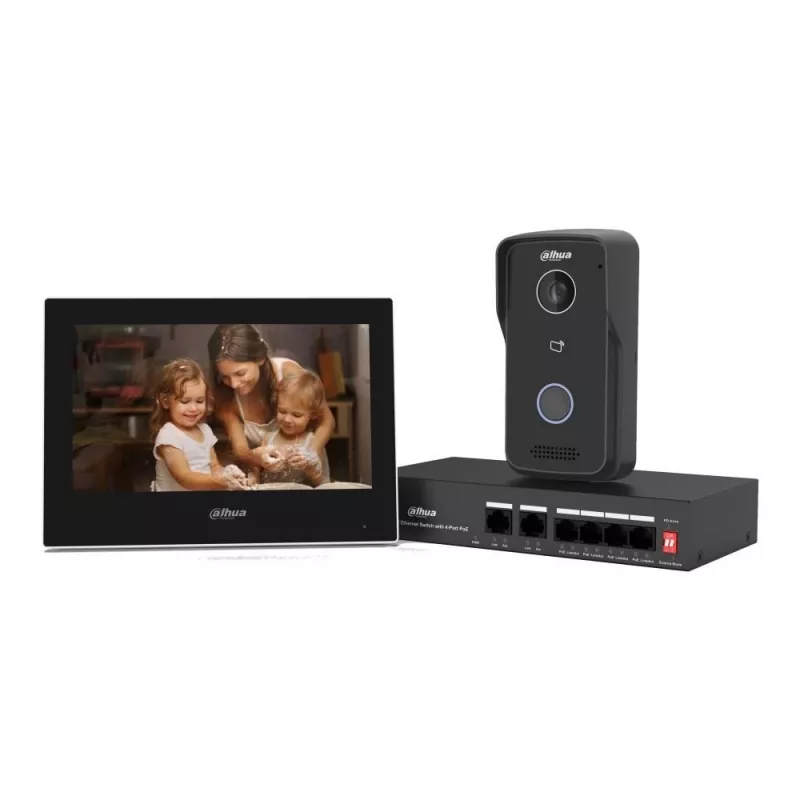

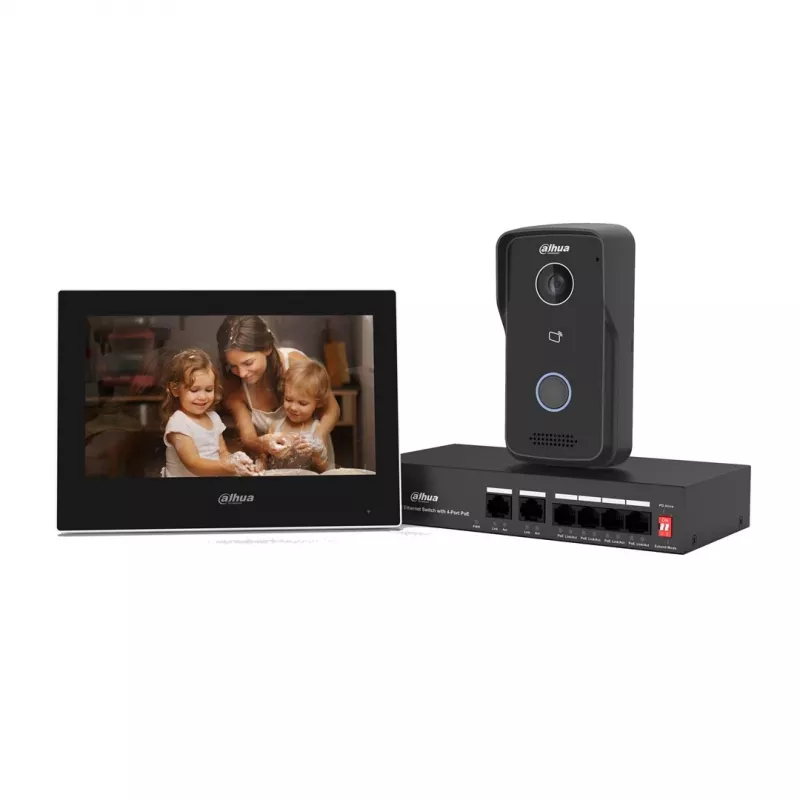

Vaizdo durų skambučio rinkinys DAHUA KTP03 7 colių monitorius, 2 laidų jungtis, PoE, 1024x600, 2MP kamera

DAHUA KTP03 yra laidinis vaizdo durų skambučio rinkinys, kuriame derinamas 7 colių talpinis TFT monitorius su 2 MP CMOS lauko bloku. Vidinis monitorius turi 1024×600 raiškos ekraną, įmontuotą garsiakalbį, garso įvestį ir „microSD“ lizdą, palaikantį iki 64 GB vietiniam įrašymui. Lauko blokas pasižymi plačiu matymo lauku ir 2 MP jutikliu su DWDR bei 3D triukšmo mažinimu, užtikrinančiu aiškesnį vaizdą esant įvairiam apšvietimui. Sistema palaiko 2 laidų jungtį ir maitinimą per Ethernet (PoE), lanksčiam montavimui ir tinklo integracijai per SIP/P2P ir ONVIF/CGI. Maitinimas tiekiamas per DC12V/1A arba PoE; rinkinys skirtas gyvenamųjų patalpų ir mažų komercinių objektų prieigos kontrolės sprendimams.

Privalumai

Monitoriaus talpinis 7" TFT ekranas su 1024×600 raiška užtikrina aiškų vietinį vaizdą ir reaguojančią lietimo sąsają, tinkamą kasdieniam naudojimui. PoE palaikymas supaprastina montavimą, sujungiant maitinimą ir duomenis vienu kabeliu, o 2 laidų jungties galimybė leidžia suderinti su esamais durų skambučio laidais. H.265 glaudinimas ir palaikomi tinklo protokolai (SIP, P2P, RTSP, TCP/UDP, IPv4) leidžia efektyviai perduoti vaizdą ir integruoti su trečiųjų šalių sistemomis, palaikančiomis ONVIF ar CGI. Vietinė atmintis per „microSD“ iki 64 GB ir garso funkcijos, tokios kaip G.711a kodekas bei įmontuotas garsiakalbis, leidžia turėti tiek įrašytus įrodymus, tiek tiesioginį bendravimą.

Tinka

• Daugiabučių namų laiptinėms ir individualiems namams
• Mažiems biurams ir prekybos patalpoms, kur reikalingas lankytojų patikrinimas
• Renovacijos projektams, kur jau yra 2 laidų instaliacija
• Naujai statomiems objektams, kai norima sumažinti kabelių kiekį naudojant PoE

Pagrindinės specifikacijos

• Ekranas: 7" (17,8 cm) talpinis TFT, 1024×600 taškų
• Kamera: 2 MP CMOS jutiklis, įstrižainės matymo kampas 122°, horizontalus 107°, vertikalus 60°
• Vaizdas: H.265 glaudinimas, perdavimo sparta 256 Kbps–8 Mbps, DWDR
• Garsas: įmontuotas garsiakalbis, garso įvestis, G.711a kodekas, 16 kHz diskretizavimo dažnis, 16 bitų
• Atmintis: „microSD“ lizdas, iki 64 GB
• Ryšys: laidinis Ethernet, PoE palaikymas, 100 Mbps LAN duomenų perdavimo sparta
• Tinklo protokolai: SIP, P2P, RTSP, RTP, TCP, UDP, IPv4, DNS; ONVIF ir CGI sąveikumas
• Sąsajos: RS‑485 prievadas, išėjimo mygtuko įvestis
• Maitinimas: DC 12V / 1A (taip pat palaiko PoE)
• Konstrukcija: ABS korpusas, juoda apdaila
• Fiziniai matmenys (apytiksliai): vidinis blokas 19 × 13,5 × 2,6 cm (P×A×G), lauko blokas 13,5 × 7 × 3,4 cm (P×A×G)

Kaip naudoti

Lauko bloką montuokite įėjimo aukštyje, užtikrinančiame numatytą matymo lauką, o vidinį monitorių pritvirtinkite lengvai pasiekiamoje vietoje. Tinklą ir maitinimą junkite naudodami PoE, kad užtektų vieno kabelio, arba naudokite DC12V/1A įvestį, kai PoE nėra; 2 laidų jungtis gali būti naudojama ten, kur leidžia esami laidai. Konfigūruokite įrenginį naudodami įterptąją Linux sąsają, nustatykite tinklo parametrus (SIP/P2P arba tiesioginį IP per ONVIF/CGI) ir suformatuokite bei įdėkite suderinamą „microSD“ kortelę, jei reikia vietinio įrašymo. Sureguliuokite kameros orientaciją ir patikrinkite garso bei vaizdo kokybę iš monitoriaus; išbandykite išėjimo mygtuką ir RS‑485 jungtis bet kokiems prijungtiems durų valdymo įrenginiams.

Rekomendacijos

Lauko bloką statykite taip, kad ant objektyvo patektų kuo mažiau tiesioginių saulės spindulių, ir nemontuokite už atspindinčių paviršių. Naujoms instaliacijoms naudokite PoE, kad supaprastintumėte kabelių klojimą ir užtikrintumėte stabilų maitinimą; įjunkite H.265 glaudinimą, kad efektyviau naudotumėte pralaidumą transliuojant ar įrašant. Reguliariai tikrinkite ir, jei reikia, keiskite „microSD“ kortelę gamintojo rekomenduojamais intervalais, kad užtikrintumėte patikimą vietinę atmintį.
