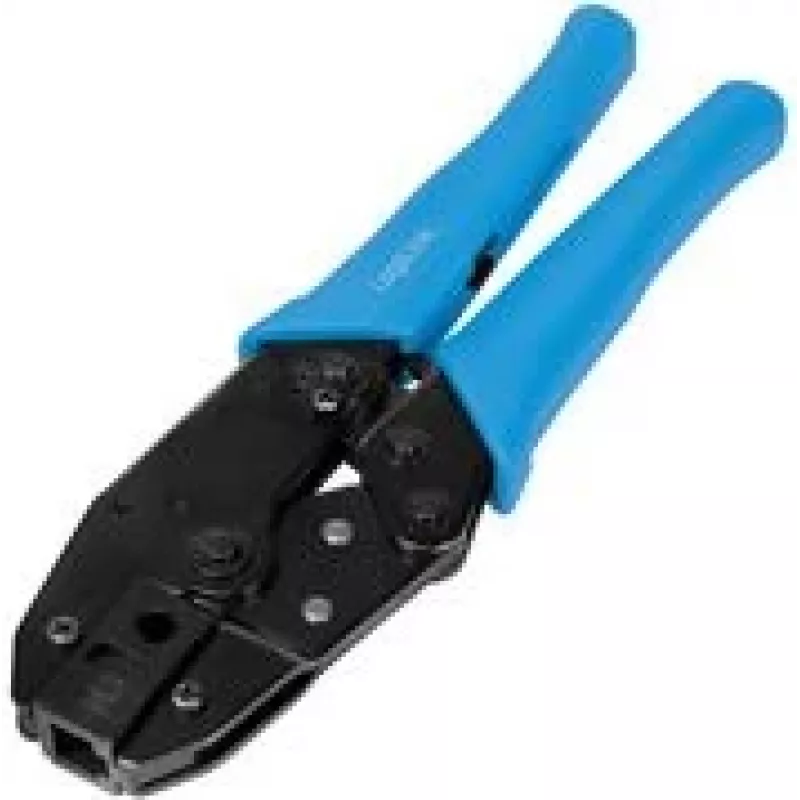

Užspaudimo įrankis LogiLink WZ0039, skirtas Cat. 6 ir 6A jungtims

„LogiLink“ užspaudimo įrankis WZ0039, skirtas Cat. 6 ir 6A jungtims, yra rankinis įtaisas, sukurtas patikimai užbaigti RJ45 Cat6 ir Cat6A tinklo kištukus. Sukurtas kabelių montuotojams ir technikams, jis sujungia reketinį mechanizmą su ergonomine rankena, kad užspaudimo proceso metu užtikrintų kontroliuojamą slėgį. Įrankis skirtas užtikrinti patikimą elektrinį kontaktą ir tvirtą mechaninį ryšį tarp vytos poros kabelių laidų ir modulinių kištukų kontaktų, surenkant ar taisant eterneto komutacinius kabelius ir nuolatines linijas.

Privalumai

Užspaudimo įrankis turi reketu valdomą veiksmą, kuris užtikrina pilnus užspaudimo ciklus ir sumažina nepakankamo ar per didelio užspaudimo riziką. Ergonomine rankena mažinamas rankų nuovargis atliekant pasikartojančias operacijas, o tvirta metalo konstrukcija užtikrina ilgą tarnavimo laiką įprastomis lauko ar dirbtuvių sąlygomis. Integruotos pjovimo ir nuėmimo funkcijos palengvina kabelio paruošimą, leidžia greičiau dirbti be poreikio naudoti kelis atskirus įrankius.

Tinka

• Cat6 ir Cat6A RJ45 modulinių kištukų užbaigimui ant tinklo komutacinių kabelių
• Tinklo įrengimui ir priežiūrai vietoje biuruose ir duomenų spintose
• Eterneto kabelių savarankiškam surinkimui ir remontui namams ar smulkiam verslui

Pagrindinės specifikacijos

• Suderinami jungčių tipai: RJ45, skirti Cat6 ir Cat6A
• Veikimas: reketinis užspaudimo mechanizmas, užtikrinantis pastovų slėgį
• Integruotos funkcijos: kabelio pjovimas ir izoliacijos nuėmimas
• Rankena: ergonominė, neslystanti rankena ilgalaikiam naudojimui
• Konstrukcija: grūdinto metalo užspaudimo galvutė, užtikrinanti patvarumą

Kaip naudoti

Paruoškite kabelį nukirpdami iki reikiamo ilgio ir nuimdami išorinį apvalkalą, kad atidengtumėte vytos poros laidus. Išvyniokite ir išdėstykite laidus pagal pageidaujamą laidų standartą, tada tolygiai apkirpkite laidus ir iki galo įkiškite juos į RJ45 Cat6/6A kištuką. Įdėkite kištuką į užspaudimo matricą, užtikrinkite tinkamą išlygiavimą ir spauskite rankenas, kol reketas užbaigs ciklą ir atsilaisvins. Jei reikia, paruošimo metu naudokite integruotą įrankio pjoviklį pertekliniam laidų ilgiui nukirpti ir nuėmiklį apvalkalo segmentams pašalinti.

Rekomendacijos

Siekiant pastovaus tinklo veikimo, prieš užspaudžiant patikrinkite laidų tvarką ir laidų įstatymą, o užbaigtus kabelius patikrinkite tinkamu kabelių testeriu. Naudokite įrankį su kištukais, skirtais Cat6/6A, kad išlaikytumėte reikiamas veikimo charakteristikas; venkite per didelės jėgos, viršijančios reketo mechanizmą, kad nepažeistumėte jungties ar laidininko.
