Užspaudimo įrankis helos TM11/TM21 73001, skirtas Hirose jungtims

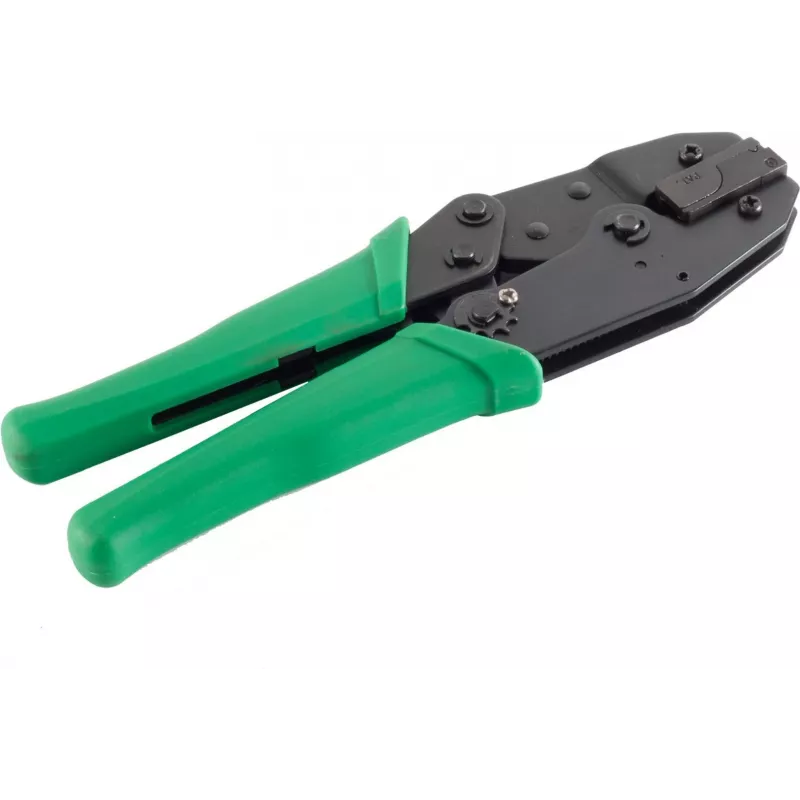

„Helos“ užspaudimo įrankis, modelis 73001, yra rankinis mechaninis užspaudiklis, skirtas naudoti su „Hirose“ jungtimis ir suderinamas su TM11 bei TM21 štampais. Jis užtikrina kontroliuojamą mechaninį spaudimą, kad būtų suformuoti patikimi užspaudimai ant gnybtų ir kontaktų, naudojamų elektronikos ir telekomunikacijų kabelių mazguose. Įrankis skirtas jungčių montavimui, kabelių mazgų surinkimui ir remonto darbams, kai reikalingas su „Hirose“ suderinamas užspaudimas, ir yra kompaktiškas, rankiniu būdu valdomas sprendimas, tinkamas dirbtuvėms ir darbui vietoje.

Privalumai

„Helos“ TM11/TM21 73001 užspaudimo įrankis užtikrina stabilius, pakartojamus užspaudimo rezultatus dėl tikslaus mechaninio sverto. Suderinamumas su abiem TM11 ir TM21 štampais suteikia universalumo įvairių „Hirose“ kontaktų konstrukcijoms, nereikalaujant kelių specializuotų įrankių. Rankinis formatas leidžia naudoti ankštose erdvėse ir remontui vietoje, o mechaninis veikimas nereikalauja išorinio maitinimo šaltinio, todėl padidėja mobilumas ir supaprastėja priežiūra.

Tinka

• Užspausti gnybtus ir kontaktus „Hirose“ jungtims kabelių mazguose
• Remontui vietoje ir jungčių keitimui
• Mažos apimties elektronikos gamybai ir prototipų kūrimui
• Telekomunikacijų ir duomenų ryšio kabelių galų apdorojimo darbams

Pagrindinės specifikacijos

• Veikimas: rankinis mechaninis užspaudimo įrankis su svirtiniu mechanizmu
• Štampų suderinamumas: suderinamas su TM11 ir TM21 užspaudimo štampais
• Paskirtis: skirtas gnybtams ir kontaktams, naudojamiems su „Hirose“ jungtimis
• Naudojimo aplinka: dirbtuvėms ir darbui vietoje; rankinis valdymas be išorinio maitinimo
• Formos faktorius: kompaktiškas rankinis įrankis, tinkamas ankštoms erdvėms

Kaip naudoti

Pasirinkite tinkamą TM11 arba TM21 štampą konkrečiam „Hirose“ kontaktui, įdėkite štampą į įrankį pagal štampo gamintojo instrukcijas ir įstatykite nuizoliuotą laidininką bei gnybtą į štampo ertmę. Tolygiai spauskite rankenas, kol užspaudimo ciklas bus baigtas ir gnybtas bus tvirtai suformuotas. Po užspaudimo vizualiai apžiūrėkite užspaudimą ir, jei reikia, atlikite tempimo bandymą arba elektros laidumo patikrą, kad patikrintumėte mechaninį ir elektrinį vientisumą. Laikykitės standartinių saugos procedūrų, pavyzdžiui, dėvėkite akių apsaugą ir laikykite pirštus toliau nuo užspaudimo zonos eksploatacijos metu.

Rekomendacijos

„Helos“ 73001 įrankį naudokite tik su štampais ir gnybtais, skirtais „Hirose“ kontaktams; reguliariai tikrinkite, ar štampai ir įrankis nesusidėvėję, o pablogėjus užspaudimo kokybei, kalibruokite arba pakeiskite štampus. Norint užtikrinti pastovius rezultatus, išlaikykite švarius kontaktų paviršius, teisingą laidininko nuizoliuoto galo ilgį ir naudokite gamintojo rekomenduojamus užspaudimo parametrus kiekvienam gnybtų tipui.
