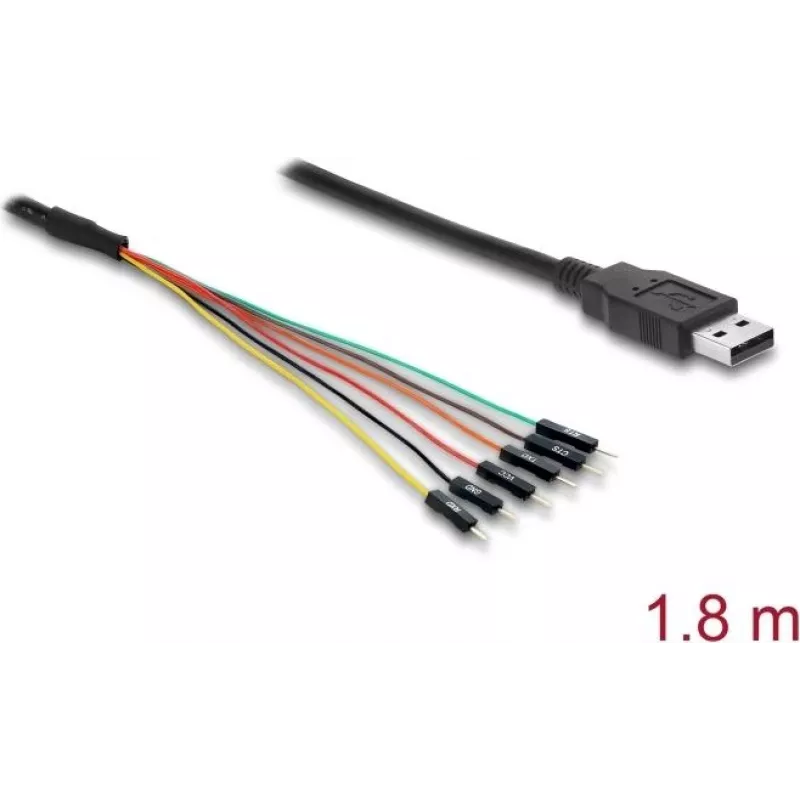

USB laidas DELOCK 63989 — vienetinis paketas, standartinis jungiamasis laidas

DELOCK 63989 — vienetinis paketas, standartinis jungiamasis laidas yra USB 2.0 Type-A į UART TTL keitiklis, užtikrinantis 3.3 V loginio lygio nuosekliąją sąsają, leidžiančią prijungti įterptinius įrenginius prie kompiuterio per USB. Adapteris turi 6 kontaktų jungtį su TX, RX, CTS ir RTS signalais bei 3.3 V išvestimi tikslinėms plokštėms ar moduliams maitinti. Jis skirtas nuosekliojo ryšio užduotims, pavyzdžiui, programinės įrangos programavimui, derinimui ir apsikeitimui duomenimis su mikrovaldikliais, maršrutizatoriais ir kitais TTL lygio įrenginiais.

Privalumai

DELOCK 63989 keitiklis palaiko USB 2.0 ryšį ir užtikrina stabilų 3.3 V loginį sąsają, todėl sumažėja papildomų lygio keitimo komponentų poreikis. Jo kompaktiškas 6 kontaktų lizdas apjungia aparatines srauto valdymo linijas (CTS, RTS) kartu su TX ir RX, todėl galima vykdyti patikimą nuoseklųjį siuntimą ir palaikyti įrenginius, kuriems reikalingas RTS/CTS rankos paspaudimo būdas. Įmontuota 3.3 V maitinimo išvestis supaprastina mažų tikslinių grandinių maitinimą kūrimo ir bandymo metu.

Kam tinka

• Mikrovaldiklių programinės įrangos programavimui ir įkrovos paleidiklio prieigai
• Nuosekliajam konsolės prieigai prie maršrutizatorių, jungiklių ir įterptinių Linux įrenginių
• Nuosekliųjų duomenų iš jutiklių ir modulių derinimui ir registravimui
• IoT ir įterptinių sistemų, kurioms reikalingas 3.3 V UART, kūrimui ir prototipams

Pagrindinės specifikacijos

• Lizdas: USB 2.0 Type-A į UART TTL
• Loginė įtampa: 3.3 V
• Jungtis: 6 kontaktų su TX, RX, CTS, RTS ir 3.3 V išvestimi
• Signalai: asinchroninis nuoseklusis TX/RX su aparatinio srauto valdymo linijomis
• Maitinimo išvestis: 3.3 V tiekimas tiksliniams įrenginiams
• Taikymas: nuoseklusis ryšys, programavimas ir derinimas

Kaip naudoti

Prijunkite keitiklį prie pagrindinio kompiuterio, naudodami USB 2.0 Type-A prievadą. Prijunkite TX ir RX kontaktus prie atitinkamų RX ir TX kontaktų tiksliniam įrenginyje, o jei reikalingas aparatinis srauto valdymas, prijunkite CTS/RTS. Jei tiksliniam įrenginiui reikia maitinimo iš keitiklio, prijunkite jo maitinimo šyną prie 3.3 V išvesties, atsižvelgdami į keitiklio srovės apribojimus. Įdiekite visas reikalingas USB nuosekliojo prievado tvarkykles pagrindinėje sistemoje, kad įrenginys būtų atpažintas kaip virtualus COM prievadas, tada atidarykite terminalą ar programavimo įrankį, sukonfigūruotą pagal tikslinį duomenų perdavimo greitį ir nuosekliuosius nustatymus.

Rekomendacijos

Prieš prijungdami patikrinkite, ar tikslinis įrenginys veikia 3.3 V loginiu lygiu, kad išvengtumėte žalos. Naudokite bendrą įžeminimą tarp keitiklio ir tikslinio įrenginio. Pritvirtinkite laidus, kad išvengtumėte atsitiktinių trumpųjų jungimų programinės įrangos atnaujinimo ar belituotų bandymų metu. Pasidomėkite operacinės sistemos tvarkyklių dokumentacija, kaip teisingai nustatyti virtualų COM prievadą ir rekomenduojamus duomenų perdavimo greičius.
