USB laidas DELOCK 63983 — vientisas jungiamasis laidas USB įrenginiams

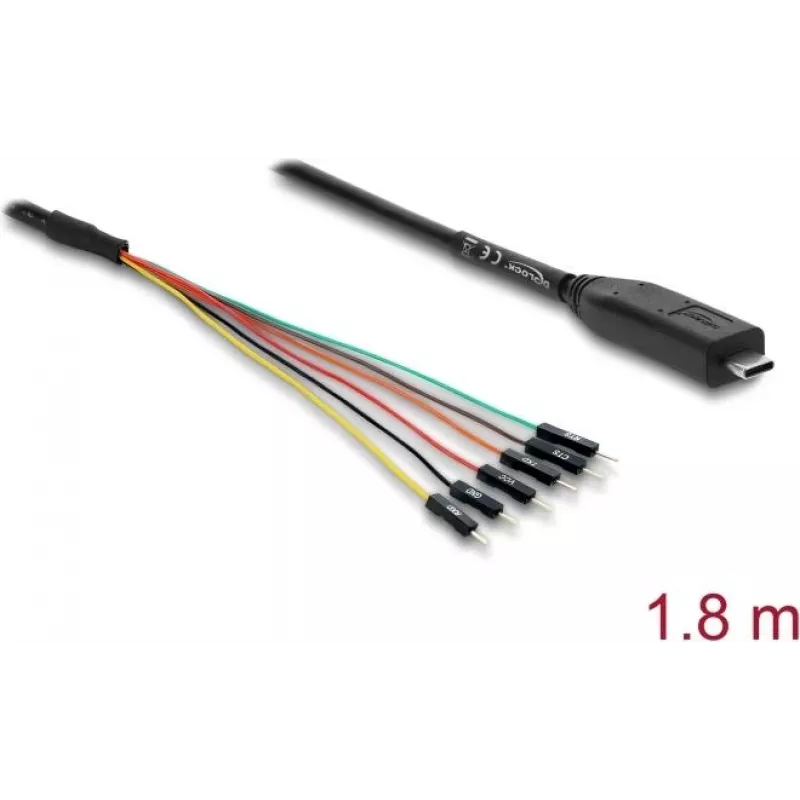

DELOCK 63983 yra vientisas USB laidas, skirtas USB suderinamiems įrenginiams prijungti duomenų perdavimui ir (arba) maitinimui. Šių gaminių šeimai taip pat priklauso kompaktiškas USB 2.0 Type-C į UART TTL keitiklis su 6 kontaktų jungtimi, turinčia TX, RX, CTS ir RTS linijas bei atskirą 5 V išėjimą, leidžiantį tiesioginį nuoseklųjį ryšį tarp kompiuterio ir įterptinių įrenginių, naudojančių 3,3 V logiką.

Privalumai

Adapteris palaiko USB 2.0 per Type-C jungtį ir suteikia standartinius UART valdymo signalus aparatinei srauto kontrolei, užtikrindamas patikimą nuoseklųjį duomenų mainą. Specialus 5 V maitinimo išėjimas leidžia tiekti maitinimą prijungtoms plokštėms ar jutikliams tiesiai iš keitiklio, o TX/RX signalai veikia 3,3 V TTL lygiu, kad atitiktų įprastas mikrovaldiklių įtampos sritis. Jo kompaktiškas formos koeficientas ir prilituota 6 kontaktų jungtis supaprastina prijungimą ir integravimą į kūrimo aplinkas bei bandymų stendus.

Tinka

• Programinės įrangos įkėlimui ir nuosekliajam įkrovos komunikavimui su mikrovaldikliais
• Derinimui ir nuosekliajam konsolės prieigai prie vienos plokštės kompiuterių bei įterptinių sistemų
• Jutiklių ir modulių, naudojančių 3,3 V UART, prijungimui
• Prototipų kūrimui ir aparatinės įrangos kūrimui, kai reikalingas USB į nuoseklųjį keitimas

Pagrindinės specifikacijos

• Sąsaja: USB Type-C (USB 2.0)
• Loginis lygis: 3,3 V TTL TX/RX linijoms
• Jungtis: 6 kontaktų su TX, RX, CTS, RTS ir maitinimo linijomis
• Išėjimo įtampa: 5 V maitinimo išėjimas išoriniams įrenginiams
• Palaikomi signalai: TX, RX, CTS, RTS (galima aparatinė srauto kontrolė)
• Formos koeficientas: kompaktiška plokštė su prilituota jungtimi tiesioginiam prijungimui

Kaip naudoti

Prijunkite keitiklį prie kompiuterio USB Type-C laidu, tada prijunkite tikslinį įrenginį prie 6 kontaktų jungties, sujungdami TX su RX ir RX su TX, ir prijunkite žemę. Jei reikia aparatinės srauto kontrolės, atitinkamai prijunkite CTS ir RTS. Naudokite 5 V išėjimą išoriniams moduliams maitinti, jei jų įtampos ir srovės reikalavimai yra suderinami. Kompiuteryje įdiekite reikiamas tvarkykles, kad keitiklis būtų atpažintas kaip nuoseklusis COM prievadas, tada atidarykite terminalą ar programavimo įrankį, nustatę tinkamą duomenų perdavimo spartą ir ryšio parametrus jūsų įrenginiui.

Rekomendacijos

Prieš naudodami 5 V išėjimą, patikrinkite tikslinio įrenginio įtampos toleranciją ir užtikrinkite bendrą žemę patikimam ryšiui. Jei tikslinis įrenginys naudoja kitokį loginį lygį, naudokite atitinkamą lygio keitiklį, kad išvengtumėte pažeidimų. Kad duomenų perdavimas būtų stabilus, patikrinkite teisingą TX/RX laidų sujungimą ir, kai naudojami CTS/RTS, įjunkite aparatinę srauto kontrolę terminale ar programinės įrangos įrankyje.
