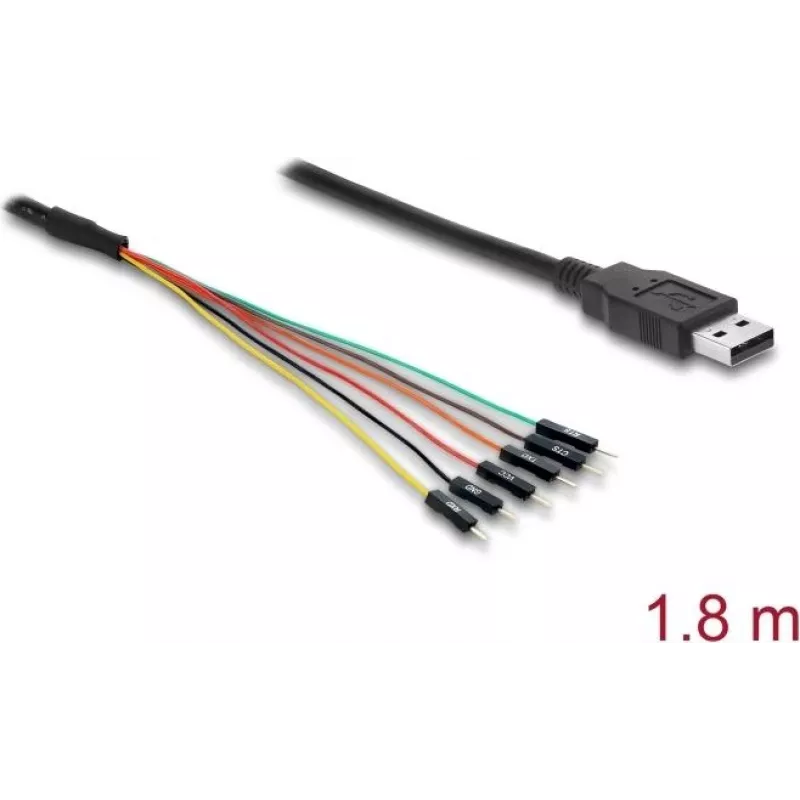

USB kabelis DELOCK 63986 — vienetinė pakuotė, standartinis USB ryšys

DELOCK 63986 yra vienetinėje pakuotėje tiekiamas USB kabelis, veikiantis kaip USB 2.0 Type-A į UART TTL keitiklis su integruotu 1,8 m kabeliu. Jis paverčia standartinį USB pagrindinio įrenginio prievadą į 6 kontaktų TTL lygio nuosekliąją sąsają, teikiančią TX, RX, CTS, RTS ir atskirą 5 V išėjimą. Kabelis palaiko duomenų perdavimą per USB 2.0 ir gali tiekti maitinimą suderinamiems TTL įrenginiams neviršijant USB pagrindinio įrenginio srovės ribų, todėl tinka darbui ant stalo, kūrimui ir montavimui korpusuose.

Privalumai

Integruotas keitiklis pašalina atskiro nuosekliojo adapterio poreikį ir gali tiesiogiai maitinti daugelį tikslinių įrenginių iš USB 5 V išėjimo, kai įrenginio srovės reikalavimai tai leidžia. Aparatinės srauto valdymo linijos (CTS ir RTS) yra prieinamos patikimam nuosekliam ryšiui užtikrinti programose, kuriose reikalingas rankos paspaudimo signalizavimas. 1,8 m kabelio ilgis suteikia papildomą pasiekiamumą patogiam darbui su kūrimo plokštėmis arba įrenginių išdėstymui korpusų viduje be papildomų ilgintuvų.

Tinka

• Programinės įrangos įkėlimui ir įkrovos programos pasiekiamumui mikrovaldikliuose ir kūrimo plokštėse
• Nuosekliajam konsolės pasiekiamumui maršrutizatorių, vienos plokštės kompiuterių ir įterptinių sistemų derinimui
• Duomenų mainams su jutikliais, modemais ir pramoniniais valdikliais, naudojančiais TTL UART lygius
• Mikrovaldiklių projektų prototipavimui ir programavimui

Pagrindinės specifikacijos

• Sąsaja: USB 2.0 Type-A (pagrindinis įrenginys) į UART TTL
• Jungtis: 6 kontaktų antgalis su TX, RX, CTS, RTS ir 5 V išėjimu
• Signalo lygis: TTL (galimas 5 V išėjimas)
• Kabelio ilgis: 1,8 m integruotas kabelis
• Maitinimas: 5 V išėjimas tiekiamas iš USB pagrindinio įrenginio (priklauso nuo pagrindinio įrenginio srovės ribų)

Kaip naudoti

Įkiškite Type-A kištuką į USB pagrindinio įrenginio prievadą kompiuteryje ar kitame USB pagrindiniame įrenginyje. Prijunkite 6 kontaktų antgalį prie tikslinio įrenginio UART kontaktų, įsitikindami, kad TX sujungtas su RX, o RX su TX; prijunkite CTS ir RTS, jei reikalingas aparatinis srauto valdymas. Jei tikslinis įrenginys gali būti maitinamas iš USB, naudokite 5 V išėjimą neviršydami pagrindinio įrenginio srovės galimybių. Jei reikia, įdiekite tvarkykles pagrindiniame įrenginyje, jei keitiklis neatpažįstamas automatiškai, tada atidarykite nuoseklųjį terminalą ar programavimo įrankį, sukonfigūruotą tinkamu duomenų perdavimo greičiu ir nuosekliaisiais parametrais.

Rekomendacijos

Prieš jungdami patikrinkite įtampos lygių ir kontaktų išdėstymo suderinamumą, kad išvengtumėte žalos. Nenaudokite didesnės srovės iš USB 5 V išėjimo, nei leidžia pagrindinio įrenginio prievadas. Laikykitės tinkamo įžeminimo ir elektrostatinės iškrovos atsargumo priemonių dirbdami su jautria elektronika.
