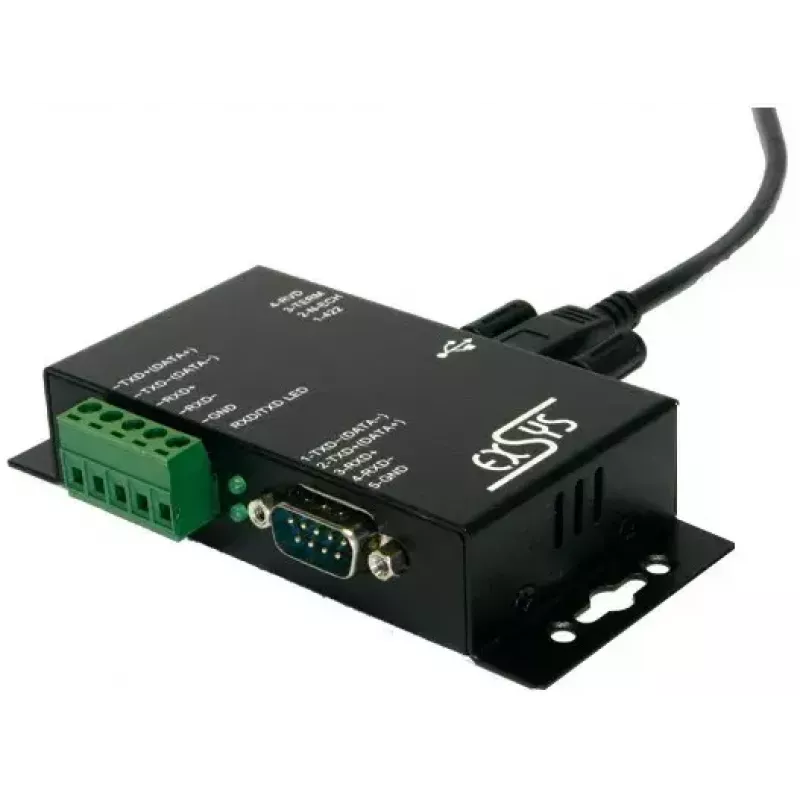

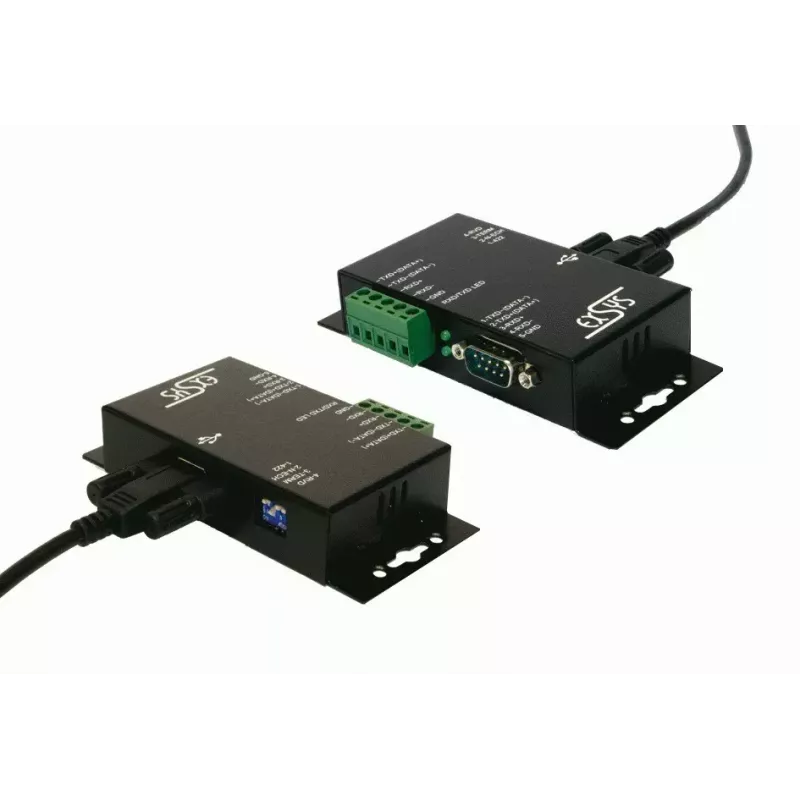

USB 2.0 į 1 serijinį RS-422/485 adapterį EXSYS EX-1335HMV

EXSYS EX-1335HMV USB 2.0 į 1 serijinį RS-422/485 adapteris suteikia vieną aukštos kokybės 16C550 tipo UART suderinamą RS-422/485 serijinį prievadą kompaktiškame metaliniame korpuse. Jis turi 15 kV įtampos šuolių (ESD) apsaugą ir 2,5 kV optinę izoliaciją, apsaugančią prijungtą įrangą, palaiko USB 1.1 ir 2.0 pagrindinius įrenginius bei komplektuojamas su USB A‑patino į B‑patino kabeliu (EX-K1552), kurį galima pritvirtinti varžtais, kad būtų išvengta atsitiktinio atsijungimo. Adapteris maitinamas FTDI mikroschemų rinkiniu ir yra sertifikuotas CE, FCC, RoHS bei WHQL. Matmenys: 92,8 mm x 40 mm x 23,1 mm.

Privalumai

EX-1335HMV jungia pramoninio lygio apsaugą ir standartinę UART suderinamą sąsają patikimam serijiniam ryšiui per USB neatidarant pagrindinio kompiuterio. Jis palaiko lengvą „įjunk ir naudok“ diegimą asmeniniuose kompiuteriuose, plonuosiuose klientuose ar serveriuose, užtikrina aparatinę apsaugą nuo įtampos šuolių ir optinę izoliaciją saugumui bei komplektuojamas su varžtais fiksuojamu USB kabeliu saugioms jungtims. Sertifikavimas (CE/FCC/RoHS/WHQL) ir kompaktiškas metalinis korpusas daro jį tinkamu pramoniniam diegimui.

Tinkama

• RS-422 arba RS-485 serijinių įrenginių prijungimui prie asmeninių kompiuterių, plonųjų klientų ar serverių
• Pramoninės kontrolės ir automatikos įrangos integracijai
• Serijinių įrenginių valdymui, stebėjimui ir duomenų registravimui
• Aplinkoms, kuriose reikalinga ESD apsauga ir optinė izoliacija

Pagrindinės specifikacijos

• Sąsaja: 1 × RS-422/485 serijinis prievadas (9 kontaktų arba gnybtų bloko pasirinkimas)
• Apsauga: 15 kV ESD apsauga nuo įtampos šuolių; 2,5 kV optinė izoliacija
• UART: 16C550 tipas su 16 baitų FIFO buferiu
• USB: Suderinamas su USB 1.1 ir USB 2.0 pagrindiniais įrenginiais; komplektuojamas su EX-K1552 USB A‑patino į B‑patino kabeliu (2 m) su varžtiniu fiksatoriumi
• Mikroschemų rinkinys: FTDI
• Sertifikatai: CE, FCC, RoHS, WHQL
• Matmenys: 92,8 × 40 × 23,1 mm

Kaip naudoti

Įdiekite adapterį prijungdami jį prie laisvo USB prievado pagrindiniame įrenginyje naudodami pateiktą EX-K1552 kabelį ir pritvirtinkite B jungtį varžtais. Operacinė sistema atpažįsta įrenginį kaip COM prievadą; I/O adresus ir pertraukimus valdo OS ir sistemos BIOS (palaikomas pertraukimų bendrinimas). Prijunkite RS-422/485 įrenginį prie 9 kontaktų jungties arba gnybtų bloko pagal poreikį ir sukonfigūruokite serijinius parametrus (duomenų bitus, stabdymo bitus, lyginumą) pagrindinio įrenginio programinėje įrangoje.

Rekomendacijos

Patikimam veikimui montuokite adapterį stabilioje vietoje ir, jei įmanoma, naudokite ekranuotus kabelius. Diegdami stelažuose naudokite pasirenkamą EX-6099 DIN bėgelio rinkinį arba tinkamą stelažų montavimo įrangą. Prieš pradėdami ryšį suderinkite serijinius parametrus (7/8 duomenų bitai, 1/1,5/2 stabdymo bitai, be lyginumo/lyginis/nelyginis) tarp pagrindinio ir prijungto įrenginio.
