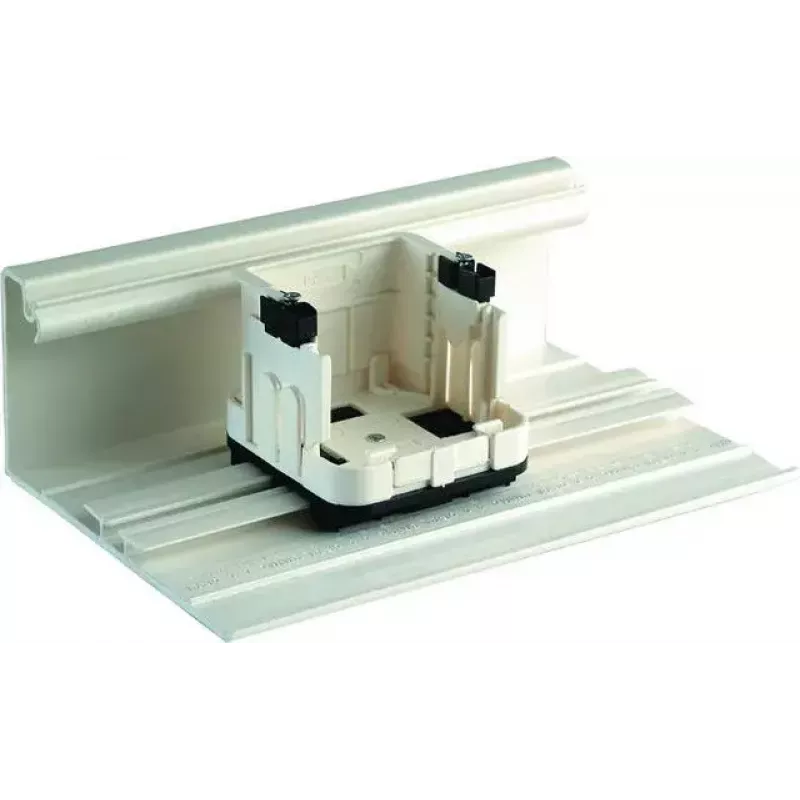

Universalus įrangos tvirtinimo rinkinys Telegärtner H02010B0013 Pilkas

„Telegärtner“ universalus įrangos tvirtinimo rinkinys H02010B0013 yra pilkas, tripusis pusiau gaubtas tvirtinimo sprendimas, skirtas saugiai laikyti duomenų ir ryšio lizdus (AMJ/UMJ serijos) įprastuose perimetriniuose kabelių kanaluose ir tvirtinimo kanaluose. Jis užtikrina reikiamus lenkimo spindulius variniams ir šviesolaidiniams kabeliams ir gali būti tvirtinamas prie įvairių laikančiųjų bėgelių ir kanalų sistemų, siūlydamas kompaktišką ir patvarų būdą įrengti RJ45 ir ISDN lizdus gyvenamosiose ir komercinėse aplinkose.

Privalumai

Tvirtinimo rinkinys suderinamas su daugelio laidų kanalų gamintojų (pvz., Ackermann, Rehau, Tehalit) produkcija ir gali būti užfiksuojamas arba prisukamas ant C bėgelių, skersinių bėgelių ir kombinuotų bėgelių su 35 mm žingsniu. Jo tripusis gaubtas gali būti pritaikytas apsaugoti lizdus nuo maitinimo kabelių, o konstrukcija užtikrina patikimą mechaninę atramą išlaikant mažą užimamą plotą. Pilka apdaila suteikia neutralią išvaizdą, tinkančią įvairiems įrengimams.

Tinka

• AMJ ir UMJ duomenų lizdų įrengimui į perimetrinius kabelių kanalus
• RJ45 ir ISDN S0 modulių montavimui ten, kur erdvė ribota
• Esamų kanalų sistemų, pagamintų skirtingų gamintojų, modernizavimui pridedant lizdus

Pagrindinės specifikacijos

• Gamintojas: Telegärtner
• Modelis / MPN: H02010B0013
• Spalva: Pilka
• Suderinama su: Ackermann, Rehau, Tehalit ir panašiais kabelių kanalais
• Montavimas: Tvirtinamas prie C bėgelių, skersinių bėgelių ir kombinuotų bėgelių (35 mm žingsnis)
• Dizainas: Tripusis pusiau gaubtas lizdo apsaugai ir lenkimo spindulio užtikrinimui
• Tinkami lizdai: AMJ/UMJ serijos, RJ45 (8P) ir ISDN S0 moduliai

Kaip naudoti

Įdėkite pusiau gaubtą tvirtinimo rinkinį į pasirinktą perimetrinį kabelių kanalą arba ant suderinamo bėgelio. Įstatykite duomenų lizdą (AMJ/UMJ modulį) į pusiau gaubtą taip, kad būtų laikomasi kabelio įvedimo ir lenkimo spindulių reikalavimų. Jei reikia elektromagnetinio atskyrimo nuo maitinimo kabelių, įstumkite tripusį gaubtą į vietą, kad užtikrintumėte ekranavimą. Pritvirtinkite tvirtinimo rinkinį prie kanalo ar bėgelio tinkamais spaustukais arba varžtais, atsižvelgdami į kanalo gamintoją ir bėgelio tipą.

Rekomendacijos

Užtikrinkite, kad kabeliai išlaikytų minimalų lenkimo spindulį tvirtinimo rinkinio viduje, ir prieš galutinį montavimą patikrinkite mechaninį suderinamumą su pasirinkta kanalų sistema. Naudokite tvirtinimo rinkinį su AMJ/UMJ lizdais, skirtais RJ45 arba ISDN, kad išvengtumėte nesuderinamų komponentų.
