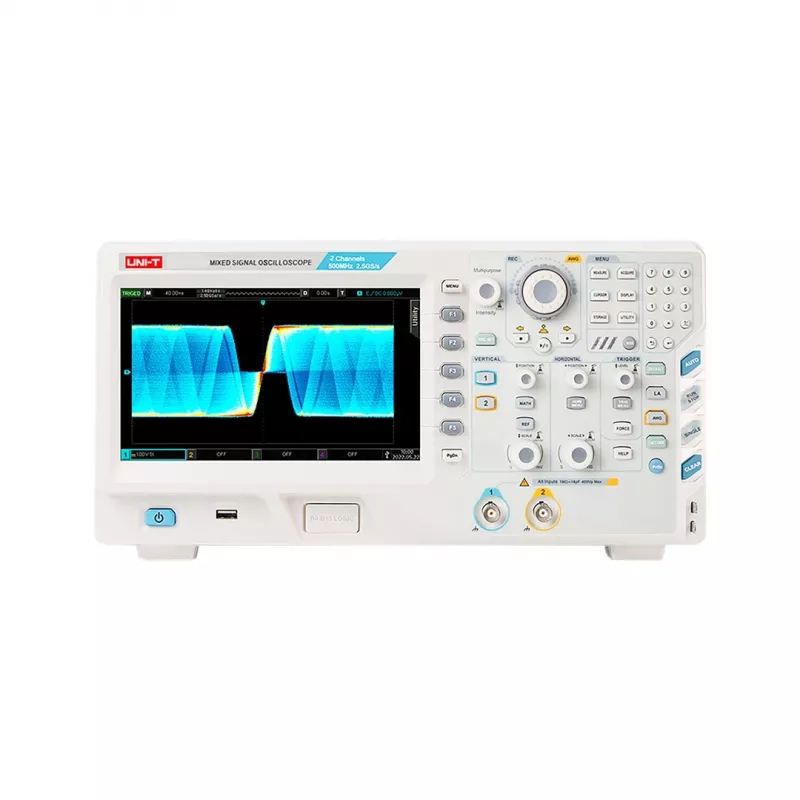

UNI-T UPO3352E Oscilloscope 350 MHz 2-Channel 2.5 GSa/s

UNI-T UPO3352E yra aukštos kokybės skaitmeninis osciloskopas, siūlantis 350 MHz dažnių juostą ir 2 analoginius kanalus. Su realaus laiko atrankos dažniu 2,5 GSa/s (vienas kanalas) ir gilia atmintimi 250 Mpts, jis fiksuoja detalias bangų formas pažangiai analizei. 8 colių TFT LCD ekranas su 800x600 raiška užtikrina aiškų vaizdą. Idealus profesionalams inžinieriams ir technikams MTEP, švietimo ir aptarnavimo srityse.

Privalumai

Aukštas dažnių juostos plotis ir atrankos dažnis leidžia tiksliai matuoti greitus signalus. Didelis atminties gylis leidžia ilgalaikius fiksavimus. Plačios trigerio ir dekodavimo parinktys supaprastina nuoseklios magistralės analizę. Patikimas ryšys su USB ir LAN sąsajomis.

Tinka

• Įterptinių sistemų projektavimui ir derinimui
• Galios elektronikos analizei
• Automobilių elektronikos testavimui
• Švietimo laboratorijoms

Pagrindinės specifikacijos

• Dažnių juosta: 350 MHz
• Analoginiai kanalai: 2
• Realaus laiko atrankos dažnis: 2,5 GSa/s (vienas kanalas), 1,25 GSa/s (du kanalai)
• Atminties gylis: 250 Mpts (vienas kanalas), 125 Mpts (du kanalai)
• Bangų formų fiksavimo dažnis: 1 000 000 wfms/s (segmentinis fiksavimas)
• Ekranas: 8 colių TFT LCD, 800x600 pikselių
• Vertikali skiriamoji geba: 8 bitai
• Vertikalus jautrumas: 1 mV/div iki 20 V/div
• Laiko bazės diapazonas: 1 ns/div iki 1000 s/div
• Įėjimo varža: 1 MΩ ±1% || 18 pF ±3 pF
• Priekinio fronto laikas: <1,1 ns
• Trigerio tipai: Edge, Pulse, Runt, Window, Nth Edge, Delay, Timeout, Setup/Hold, Slope, Video, Code, Duration, Sequence
• Sąsajos: USB Host, USB Device, LAN, AUX Out
• Matavimo funkcijos: 34 automatiniai matavimai
• Nuoseklios magistralės dekodavimas: RS232/UART, I2C, SPI, CAN, LIN
• Maitinimas: 100-240 V AC RMS, 50/60 Hz

Rekomendacijos

Išsamiai signalų analizei naudokite suderinamus zondus ir priedus. Užtikrinkite tinkamą kalibravimą tiksliems matavimams.
