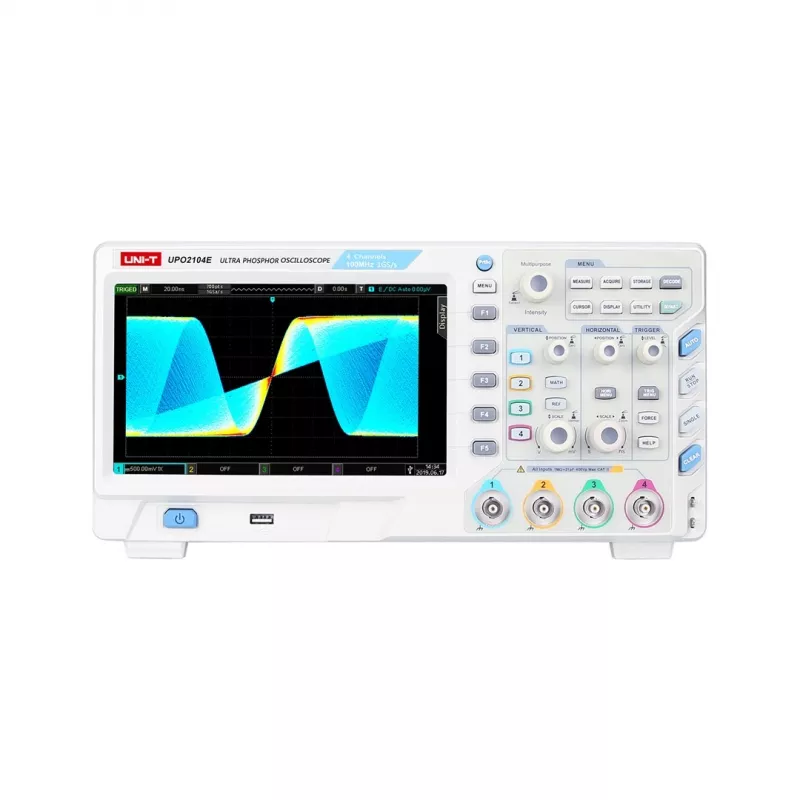

UNI-T UPO2104E 100 MHz 4 kanalų skaitmeninis osciloskopas

UNI-T UPO2104E yra aukštos kokybės 4 kanalų skaitmeninis osciloskopas su 100 MHz dažnių juosta ir 1 GS/s realaus laiko atrankos dažniu, skirtas profesionalams inžinieriams ir technikams. Jame yra didelis 8 colių TFT LCD ekranas su 800x600 raiška, gili atmintis 56 Mpts ir bangos formų fiksavimo greitis 80 000 wfms/s, leidžiantis detaliai analizuoti signalus.

Privalumai

Su 4 analoginiais kanalais, pažangiu trigeriu ir nuoseklia dekodavimu (IIC, SPI, RS232/UART, CAN, LIN) UPO2104E supaprastina sudėtingus matavimus. Jo 34 automatiniai matavimai ir gausios matematinės funkcijos (įskaitant FFT, integralą, diferencialą) didina produktyvumą.

Tinka

• Elektronikos remontui ir gedimų šalinimui
• Įterptinių sistemų kūrimui
• Švietimo ir mokymo laboratorijoms
• Tyrimams ir plėtrai

Pagrindinės specifikacijos

• Dažnių juosta: 100 MHz
• Analoginiai kanalai: 4
• Realaus laiko atrankos dažnis: 1 GS/s
• Atminties gylis: 56 Mpts
• Bangos formų fiksavimo greitis: 80 000 wfms/s
• Ekranas: 8 colių TFT LCD, 800x600 pikselių
• Vertikalus jautrumas: 1 mV/div - 20 V/div
• Horizontali skalė: 2 ns/div - 1000 s/div
• ADC raiška: 8 bitai
• Įėjimo varža: 1 MΩ ± 2% || 18 pF ± 3 pF
• Augimo laikas: < 3,5 ns
• Ryšiai: USB Host, USB Device, LAN, AUX Out

Rekomendacijos

Išsamiai signalų analizei ir derinimui, UPO2104E derinkite su aukštos kokybės zondais ir apsvarstykite galimybę įsigyti nešiojimo baterijų paketą.
