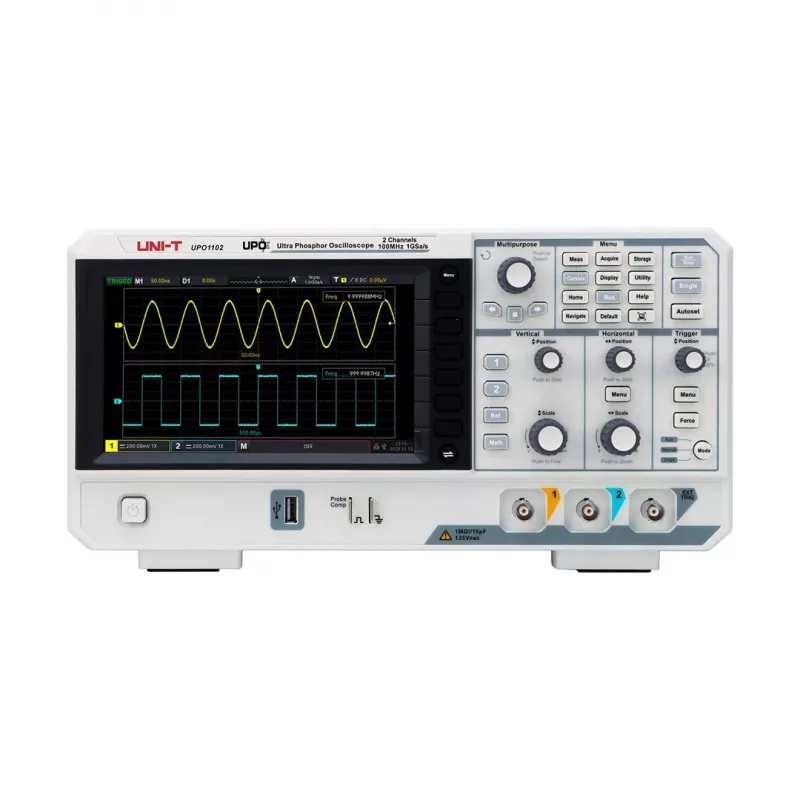

Uni-T UPO1102 100 MHz 2 kanalų skaitmeninis osciloskopas

Uni-T UPO1102 yra aukštos kokybės 100 MHz skaitmeninis osciloskopas su 2 kanalais, siūlantis realaus laiko atrankos dažnį 1 GSa/s ir atminties gylį 56 Mpts. Sukurtas profesionalams inžinieriams ir technikams, jis teikia pažangų trigerį, automatinius matavimus ir nuosekliosios magistralės dekodavimą efektyviam trikčių šalinimui ir analizei.

Privalumai

Su bangos formos fiksavimo sparta iki 400 000 wfms/s sekos režimu, UPO1102 lengvai užfiksuoja retus impulsus ir trumpalaikius įvykius. 8 colių TFT LCD ekranas su 800x600 raiška užtikrina aiškų bangos formų matymą. Išsamūs trigerių tipai ir 34 automatiniai matavimai supaprastina derinimo užduotis.

Tinka

• Elektronikos remonto ir aptarnavimo laboratorijoms
• Įterptinių sistemų kūrimui
• Švietimo įstaigoms ir mokymams
• Tyrimams ir plėtrai

Pagrindinės specifikacijos

• Dažnių juosta: 100 MHz
• Kanalai: 2
• Realaus laiko atrankos dažnis: 1 GSa/s
• Atminties gylis: 56 Mpts
• Ekranas: 8 colių TFT LCD, 800x600 pikselių
• Vertikalus jautrumas: nuo 1 mV/div iki 20 V/div
• Laiko bazės diapazonas: nuo 2 ns/div iki 1000 s/div
• Trigerių tipai: kraštas, impulsas, siauras impulsas, langas, N-asis kraštas, vėlinimas, laikas, trukmė, nustatymas/laikymas, nuolydis, vaizdo, kodas, magistralė
• Automatiniai matavimai: 34 tipai
• Matematikos funkcijos: +, -, *, /, FFT, integralas, diferencialas, kvadratinė šaknis, vartotojo apibrėžta
• Nuosekliosios magistralės dekodavimas: RS232/UART, I2C, SPI, CAN, LIN
• Sąsajos: USB Host, USB Device, LAN, AUX Out
• Maitinimas: 100V-240V AC, 50/60Hz

Rekomendacijos

Optimaliam veikimui naudokite pateiktus zondus ir užtikrinkite tinkamą įžeminimą. Osciloskopas palaiko programinės įrangos atnaujinimus per USB. Išsamiai trigerio ir dekodavimo nustatymų informacijai žr. vadovą.
