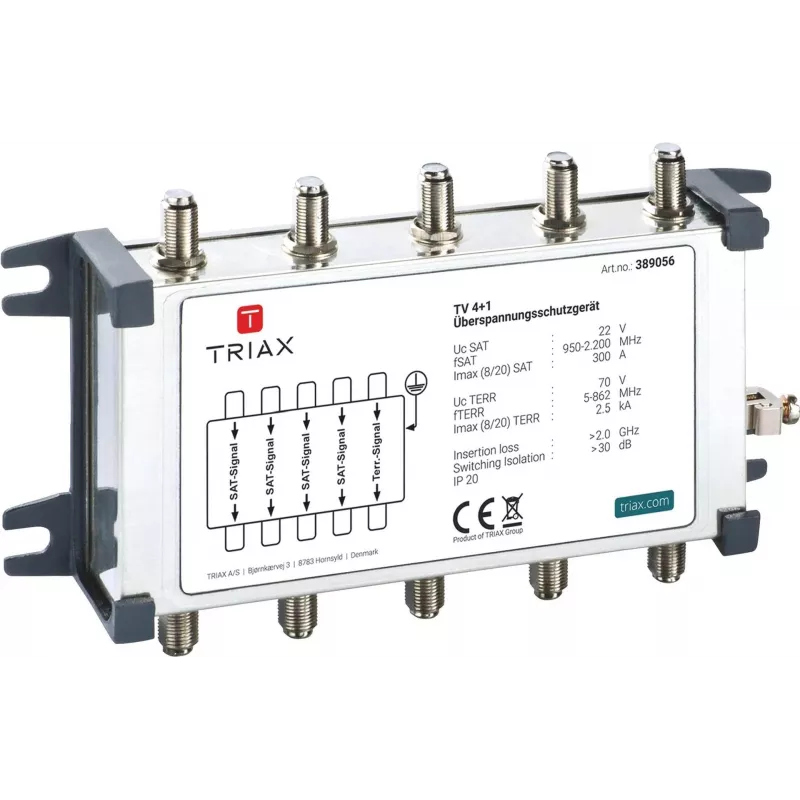

Triax TV 4+1 apsaugos nuo viršįtampių įtaisas koaksialinėms linijoms ir įžeminimui 389056

Skirtingai nuo įprastų elektros ilgiklių, kurie saugo tik elektros lizdus, „Triax TV 4+1“ sutelkia dėmesį į dažnai nepastebimą koaksialinių signalų kelių pažeidžiamumą. Jis apsaugo iki keturių nepriklausomų F tipo linijų – antžeminės TV, palydovinio IF arba mišrių – ir turi atskirą įžeminimo jungtį, todėl yra specializuotas visos jūsų priėmimo sistemos gynėjas.

Pagrindiniai privalumai

• Apsaugo 4 koaksialines linijas (F tipo moteriškus) ir 1 įžeminimo gnybtą
• Platus dažnių diapazonas 5–2400 MHz, idealus TV ir SAT IF
• Didelė viršįtampių talpa: 20 kA nominali iškrovos srovė vienai linijai
• Maži įterpimo nuostoliai (< 0,5 dB) išsaugo signalo kokybę
• Liejamo metalo korpusas su galimybe montuoti ant sienos

Kasdienis naudojimas

Įrenkite įrenginį arti antenos ar palydovinės lėkštės įėjimo taško. Prijunkite įeinančius koaksialinius kabelius prie F tipo prievadų, o įžeminimo laidą pritvirtinkite prie varžtinio gnybto (iki 16 mm²). Žaibo smūgio ar viršįtampio metu apsauginis įtaisas nukreipia perteklinę energiją į žemę, apsaugodamas imtuvus, televizorius ir kitą prijungtą įrangą. Tvirtas metalinis korpusas atlaiko atšiaurias aplinkos sąlygas, o platus darbinės temperatūros diapazonas (-40 iki +85 °C) užtikrina patikimą veikimą palėpėse, rūsiuose ar lauko spintose.

Visos specifikacijos

• Tipas: viršįtampių apsaugos įtaisas (SPD) koaksialiniams tinklams
• Apsaugomos linijos: 4 koaksialinės + 1 įžeminimo
• Jungties tipas: F tipo moteriška
• Įžeminimo jungtis: varžtinis gnybtas (iki 16 mm²)
• Dažnių diapazonas: 5–2400 MHz
• Impedansas: 75 omų
• Įterpimo nuostoliai: < 0,5 dB esant 2150 MHz
• Atspindžio nuostoliai: > 18 dB (5–862 MHz), > 15 dB (862–2150 MHz)
• Nominali iškrovos srovė (In): 20 kA (8/20 µs) vienai linijai
• Impulsinė iškrovos srovė (Iimp): 2,5 kA (10/350 µs) vienai linijai
• Įtampos apsaugos lygis (Up): < 900 V (L-PE, 1,2/50 µs)
• Ekranavimo efektyvumas: > 100 dB
• Darbinė temperatūra: -40 iki +85 °C
• Standartas: EN 61643-21 (2 tipas)
• Korpuso medžiaga: liejamas metalas
• Montavimas: montuojamas ant sienos

Galutinė pastaba

Norint patikimai apsaugoti televizoriaus ir palydovinio signalo linijas, „Triax TV 4+1“ užtikrina profesionalaus lygio apsaugą nuo viršįtampių nepakenkdamas signalo vientisumui. Kompaktiškas, tvirtas dizainas daro jį būtinu komponentu bet kokioje gyvenamojoje ar komercinėje instaliacijoje.
