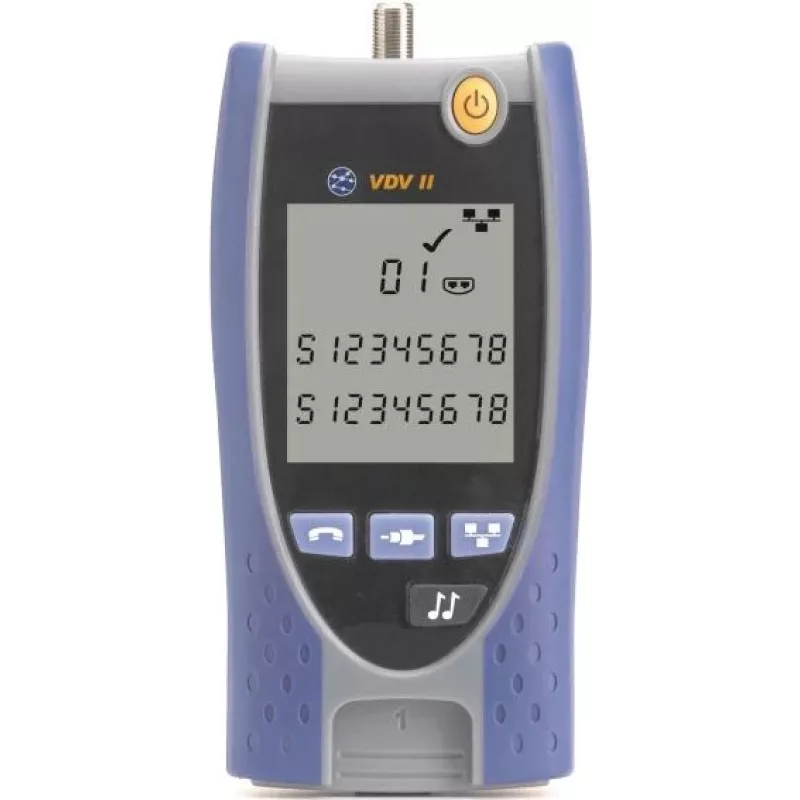

TREND Networks R158007 VDV II BT kabelių testeris su Bluetooth ir PoE aptikimu

TREND Networks R158007 VDV II BT išsiskiria iš įprastų tęstinumo testerių, sujungdamas visą laidų žemėlapio diagnostiką, TDR ilgio matavimą ir Power over Ethernet aptikimą viename tvirtame rankiniame įrenginyje. Bluetooth ryšys prideda patogumo sluoksnį, kurio dauguma pradinio lygio testerių tiesiog nesiūlo, leisdamas generuoti profesionalias ataskaitas tiesiai iš darbo vietos be nešiojamojo kompiuterio.

Pagrindiniai bruožai

• Tikrina varinius duomenų, balso ir vaizdo kabelius su RJ11/RJ12, RJ45 ir koaksialiniais F tipo jungtimis
• Laidų žemėlapio patikra nustato pertraukimus, trumpuosius jungimus, atvirkštinius sujungimus, atskirtas poras ir neteisingus sujungimus
• TDR ilgio matavimas iki 150 m (500 pėdų) su atstumo iki gedimo rodmeniu
• PoE aptikimas rodo įtampą ir porų priskyrimą 802.3af/at/bt
• Bluetooth ryšys ataskaitoms per TREND AnyWARE programėlę
• Apšviestas LCD ekranas aiškiems rodmenims tamsiose laidų spintose
• Skaitmeninis ir analoginis tonų generatorius su keliomis frekvencijomis kabelių sekimui
• Pridedami koaksialiniai ir RJ45 nuotoliniai moduliai vieno asmens testavimui

Kasdieniniame naudojime

VDV II BT sukurtas technikams, kuriems reikia greitų ir patikimų atsakymų. Prijunkite kabelį, paspauskite testavimo mygtuką, ir laidų žemėlapis pasirodys akimirksniu. Jei linija per ilga arba nutrūkusi, TDR parodo tikslų atstumą iki gedimo, sutaupydamas valandas spėlionių. PoE aptikimo funkcija ypač naudinga montuojant IP kameras ar prieigos taškus – galite patikrinti, ar maitinimas yra ir ar jis tiekiamas teisingomis poromis, prieš prijungdami įrangą. Tonų generatorius padeda sekti kabelius per ryšulius, o apšviestas ekranas išlaiko viską įskaitomą esant silpnam apšvietimui.

Visos specifikacijos

• Testuojamų kabelių tipai: Variniai (duomenų, balso, vaizdo), RJ11/RJ12, RJ45, koaksialiniai F tipo
• Testavimo funkcijos: Laidų žemėlapis, ilgis (TDR), atstumas iki gedimo, PoE aptikimas, prievado mirksėjimas, tonų generatorius, ekranuotų kabelių testas
• Jungtys: RJ11/RJ12, RJ45, koaksialinės F tipo
• Ekranas: Apšviestas LCD
• PoE aptikimas: Nustato PoE įtampą ir poras (802.3af/at/bt)
• Ilgio matavimo technologija: Laiko srities reflektometrija (TDR)
• Ilgio matavimo diapazonas: Iki 150 m (500 pėdų)
• Aptinkami laidų žemėlapio gedimai: Pertraukimai, trumpieji jungimai, atvirkštiniai sujungimai, atskirtos poros, neteisingi sujungimai
• Tonų generatorius: Skaitmeniniai ir analoginiai tonai, kelios frekvencijos
• Bluetooth ryšys: Taip (ataskaitoms per TREND AnyWARE programėlę)
• Maitinimo šaltinis: 4 x AA šarminės baterijos
• Baterijos veikimo laikas: Apie 20 valandų (įprastas naudojimas)
• Automatinis išsijungimas: Taip (konfigūruojamas naudotojo)
• Pridedami nuotoliniai moduliai: 1 x koaksialinis nuotolinis, 1 x RJ45 nuotolinis
• Darbinė temperatūra: 0°C iki 50°C (32°F iki 122°F)
• Sandėliavimo temperatūra: -20°C iki 70°C (-4°F iki 158°F)
• Korpuso medžiaga: Didelio atsparumo ABS plastikas
• Atitiktis: CE, RoHS

Galutinė pastaba

Struktūrinės kabelių sistemos montuotojams ir tinklo technikams VDV II BT suteikia profesionalaus lygio diagnostiką kompaktiškame, baterijomis maitinamame įrankyje – nereikia išmaniojo telefono pagrindiniam testavimui, bet pasiruošęs sinchronizuoti, kai reikia dokumentacijos.
