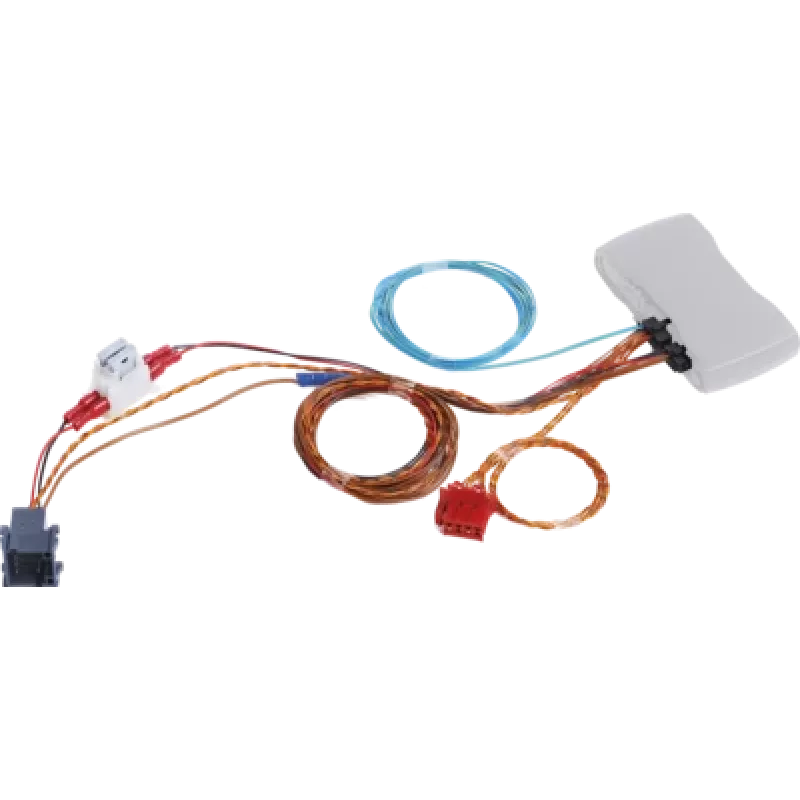

TOMTOM Webfleet LINK 7xx montavimo kabelis 12 kontaktų su CAN, skirtas MAN transporto priemonėms (MPN 10116)

TOMTOM Webfleet LINK 7xx montavimo kabelis 12 kontaktų su CAN, skirtas MAN transporto priemonėms, yra priedas, sukurtas prijungti LINK 7xx telematikos įrenginius prie transporto priemonės elektros ir ryšio sistemų. Šis gamykliškai suderinamas kabelis tiekia maitinimą, įžeminimą ir CAN magistralės jungtis viename dirže, kad būtų galima vykdyti parko sekimą, transporto priemonės diagnostiką ir nuotolinį duomenų apsikeitimą montuojant TOMTOM LINK įrenginį suderinamuose MAN sunkvežimiuose ir furgonuose.

Privalumai

Šis montavimo kabelis integruoja maitinimo ir CAN magistralės laidus į vieną 12 kontaktų jungtį, kuri atitinka TOMTOM LINK 7xx įrenginius ir MAN transporto priemonių diržus, sumažindama montavimo laiką ir laidų klaidas. Kabelis palaiko patikimą CAN ryšį transporto priemonės duomenims ir diagnostikai, tuo pačiu suteikdamas reikiamas maitinimo ir įžeminimo linijas, todėl tinka profesionaliems parko įrengimams. Jo speciali konstrukcija padeda užtikrinti teisingus kontaktų priskyrimus ir stabilias elektros jungtis transporto priemonei veikiant.

Tinka

• Profesionaliam TOMTOM Webfleet LINK 7xx serijos montavimui MAN komercinėse transporto priemonėse
• Parko sekimo ir nuotolinio transporto priemonių stebėjimo sistemoms, kurioms reikalingas CAN ryšys
• Transporto priemonės diagnostikai ir duomenų registravimui naudojant CAN magistralės signalus
• Esamų LINK 7xx laidų diržų keitimui ar atnaujinimui MAN transporto priemonėse

Pagrindinės specifikacijos

• Jungtis: 12 kontaktų jungtis, suderinama su LINK 7xx serija
• CAN magistralės palaikymas: dviejų laidų CAN ryšio sąsaja
• Maitinimo linijos: skirtos maitinimo ir įžeminimo laidininkės įrenginio maitinimui transporto priemonėje
• Kabelio tipas: kelių laidininkų montavimo diržas, sukurtas transporto priemonių aplinkai
• Suderinamumas: skirtas integracijai su MAN transporto priemonių laidų diržais ir TOMTOM LINK 7xx telematikos įrenginiais

Kaip naudoti

Prijunkite 12 kontaktų jungtį prie TOMTOM Webfleet LINK 7xx įrenginio ir nutieskite kabelį per transporto priemonę iki pagrindinio laidų diržo arba saugiklių dėžutės pagal transporto priemonės gamintojo tiesimo rekomendacijas. Pritvirtinkite kabelį tinkamomis tvirtinimo priemonėmis ir, kur reikia, apsaugokite atviras dalis vamzdeliu ar juosta. Prijunkite maitinimo ir įžeminimo linijas prie transporto priemonės maitinimo šaltinio ir prijunkite CAN porą prie transporto priemonės CAN magistralės, vadovaudamiesi transporto priemonės laidų schema ir montuotojo instrukcijomis. Patikrinkite jungtis, sumontuokite įrenginį numatytoje vietoje ir atlikite sistemos patikrinimus, kad patvirtintumėte maitinimą ir CAN ryšį su telematikos platforma.

Rekomendacijos

Prieš montavimą pasitelkite kvalifikuotą montuotoją ir pasitarkite su MAN transporto priemonės laidų schemomis. Užtikrinkite, kad visos jungtys būtų saugios ir apsaugotos nuo įtempimo, drėgmės ir karščio. Po montavimo atlikite diagnostinius patikrinimus, kad patvirtintumėte CAN magistralės pranešimus ir telematikos įrenginio veikimą prieš grąžinant transporto priemonę į eksploataciją.
