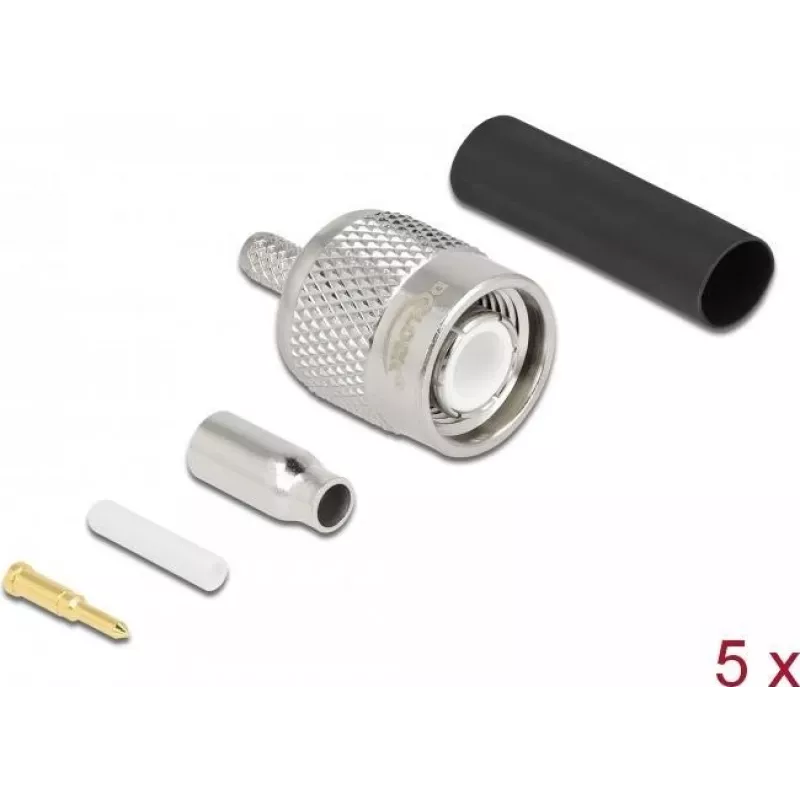

TNC užspaudžiama jungtis RG-174/RG-316 DeLOCK 90015

DeLOCK TNC užspaudžiama jungtis skirta naudoti su RG-174 ir RG-316 koaksialiniais kabeliais. Ji užtikrina 50 Ω varžą ir tiekiama su atitinkamu termiškai susitraukiančiu vamzdeliu. Jungtis turi nikeliuotas jungtis ir kompaktiškus matmenis (14,4 mm × 23,8 mm × 14,4 mm). Kiekvienoje pakuotėje yra penkios jungtys, tinkamos RF kabelių sistemų surinkimui ir remontui.

Privalumai

Nikeliuotos jungtys užtikrina atsparumą korozijai ir stabilų signalo perdavimą. Komplekte esantis termiškai susitraukiantis vamzdelis suteikia įtempimo sumažinimą ir papildomą izoliaciją užspaustai jungčiai. Kompaktiškas dydis leidžia jungtį montuoti ribotoje erdvėje. Penkių vienetų pakuotė suteikia kelias atsargines jungtis mažiems projektams ar priežiūrai.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG-174 arba RG-316 kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką pagal jungties gamintojo užspaudimo instrukcijas. Įkiškite paruoštą kabelį į TNC kištuką taip, kad centrinis laidininkas liestų kaištį, o pynė – korpusą. Uždėkite užspaudimo įvorę ir pritvirtinkite ją tinkamu užspaudimo įrankiu. Uždėkite termiškai susitraukiantį vamzdelį ant jungties ir pakaitinkite, kad susidarytų apsauginis apvalkalas. Po surinkimo patikrinkite laidumą ir varžą.

Rekomendacijos

Naudokite suderinamą užspaudimo įrankį, pritaikytą jungties ir kabelio tipui, kad užtikrintumėte patikimą mechaninį ir elektrinį kontaktą. Venkite per didelio šilumos poveikio termiškai susitraukiančiam vamzdeliui ir jungčiai surinkimo metu. Išbandykite surinktas jungtis tinkama RF bandymų įranga, kad patvirtintumėte tinkamą 50 Ω veikimą.
