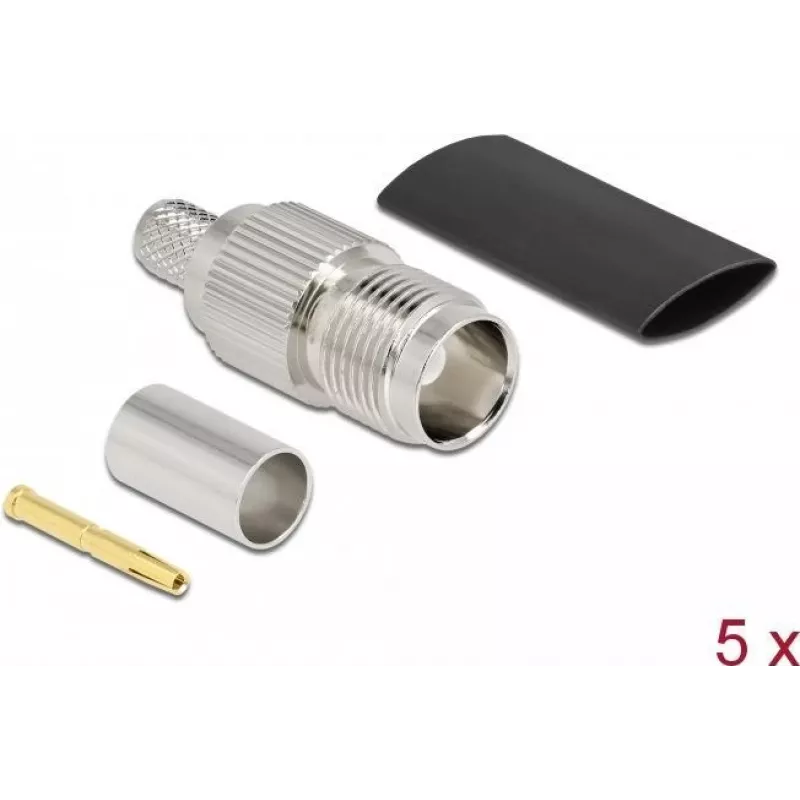

TNC lizdas RG-59 kabeliui užspausti DeLOCK 90031

DeLOCK TNC lizdas, skirtas RG-59 kabeliams užspausti, yra sukurtas naudoti radijo dažnių technologijoje, kur reikalinga patikima 75 Ω jungtis. Jungtis komplektuojama su atitinkamu termiškai sutraukiamu vamzdeliu ir nikeliuotais kontaktais, užtikrinančiais didesnį patvarumą. Dėl kompaktiškų matmenų (12 mm pločio, 30 mm gylio, 12 mm aukščio) ją lengva naudoti, o pakuotėje yra penki vienetai, todėl tinka nedideliems montavimo ar remonto projektams.

Privalumai

Užspaudžiamas TNC lizdas užtikrina apibrėžtą 75 Ω impedansą, o nikeliuoti kontaktai atsparūs korozijai ir dilimui. Pridedamas termiškai sutraukiamas vamzdelis padeda apsaugoti kabelio galą ir pagerina mechaninį stabilumą. Kompaktiškas korpusas palengvina tvarkymą montuojant, o penkių jungčių pakuotė užtikrina, kad būtų galima atlikti kelis sujungimus be pakartotinių pirkimų.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG-59 kabelį, nuimdami išorinį apvalkalą, ekraną ir dielektriką iki reikiamo ilgio, atitinkančio TNC užspaudžiamą jungtį. Prieš montuodami jungtį, užmaukite pridedamą termiškai sutraukiamą vamzdelį ant kabelio. Sumontuokite jungties dalis pagal gamintojo užspaudimo instrukcijas, užspauskite centrinį kaištį ir išorinį žiedą tinkamu užspaudimo įrankiu, tada kaitinkite termiškai sutraukiamą vamzdelį, kad pritvirtintumėte ir izoliuotumėte galą. Po surinkimo patikrinkite mechaninę ir elektrinę jungtį.

Rekomendacijos

Naudokite nurodytą užspaudimo įrankį ir tinkamą RG-59 matmenų parinkimą, kad užtikrintumėte stabilią 75 Ω jungtį. Vengti per didelio karščio sutraukiant vamzdelį, kad nepažeistumėte dielektriko. Tikrinkite vientisumą ir impedansą, kai reikalingas tikslus RF veikimas.
