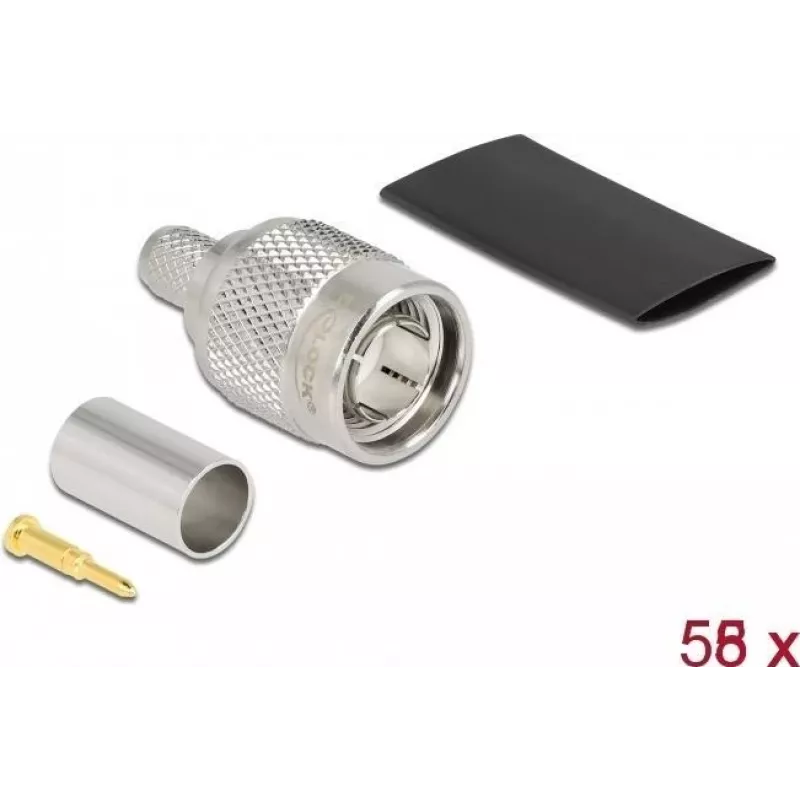

TNC jungtis užspaudimui RG-59 DeLOCK 90030

DeLOCK TNC jungtis, skirta užspaudimui ant RG-59 kabelių, yra sukurta patikimam sujungimui radijo dažnių sistemose. Ji turi 75 Ω banginę varžą ir nikeliuotas jungtis. Rinkinyje yra atitinkami termiškai susitraukiantys vamzdeliai, skirti apsaugoti ir izoliuoti sujungimą. Kiekvienoje pakuotėje yra penkios jungtys. Matmenys: 14,5 mm (P) × 25,5 mm (G) × 14,5 mm (A).

Privalumai

TNC jungtis skirta RG-59 kabelių galų apdorojimui ir užtikrina pastovią 75 Ω varžą RD programoms. Nikeliuotos jungtys užtikrina atsparumą korozijai ir stabilų signalo perdavimą. Termiškai susitraukiančių vamzdelių įtraukimas supaprastina montavimą ir pagerina mechaninę bei aplinkos apsaugą užspaustos jungties. Penkių jungčių pakuotė vieno pirkimo metu suteikia kelis galų apdorojimus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG-59 kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki reikiamų ilgių šiai TNC užspaudimo jungčiai. Užmaukite termiškai susitraukiantį vamzdelį ant kabelio prieš montuojant jungtį. Įkiškite laidininką ir vidinį dielektriką į kištuką, tada užspauskite jungties įvorę pagal rekomenduojamus užspaudimo matmenis. Po užspaudimo uždėkite termiškai susitraukiantį vamzdelį ant sujungimo ir tolygiai kaitinkite, kol jis susitrauks ir užsandarins sujungimą.

Rekomendacijos

Kad RD veikimas būtų patikimas, užtikrinkite tinkamus nuėmimo ilgius ir naudokite tinkamą užspaudimo įrankį bei matricą RG-59. Patikrinkite tęstinumą ir varžą, jei naudojama kritiniuose signalo keliuose. Jungtis laikykite sausoje aplinkoje, kad prieš montavimą nevyktų oksidacija.
