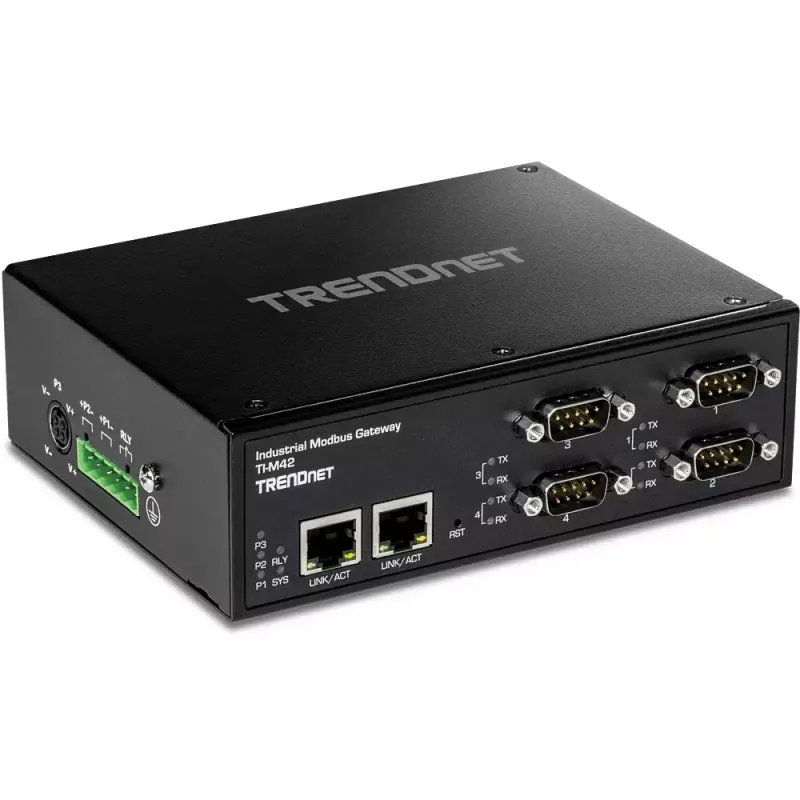

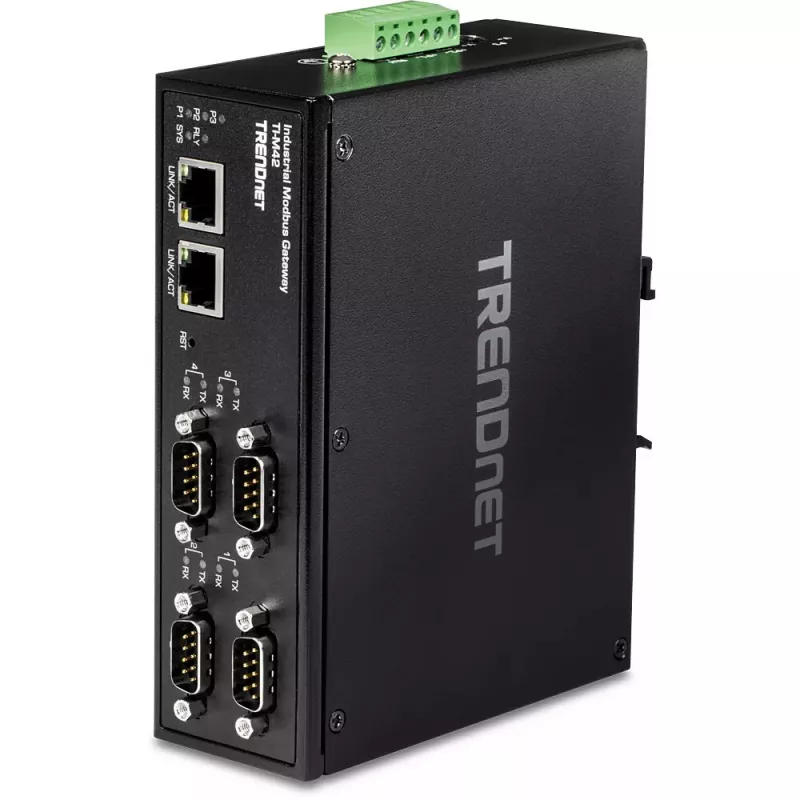

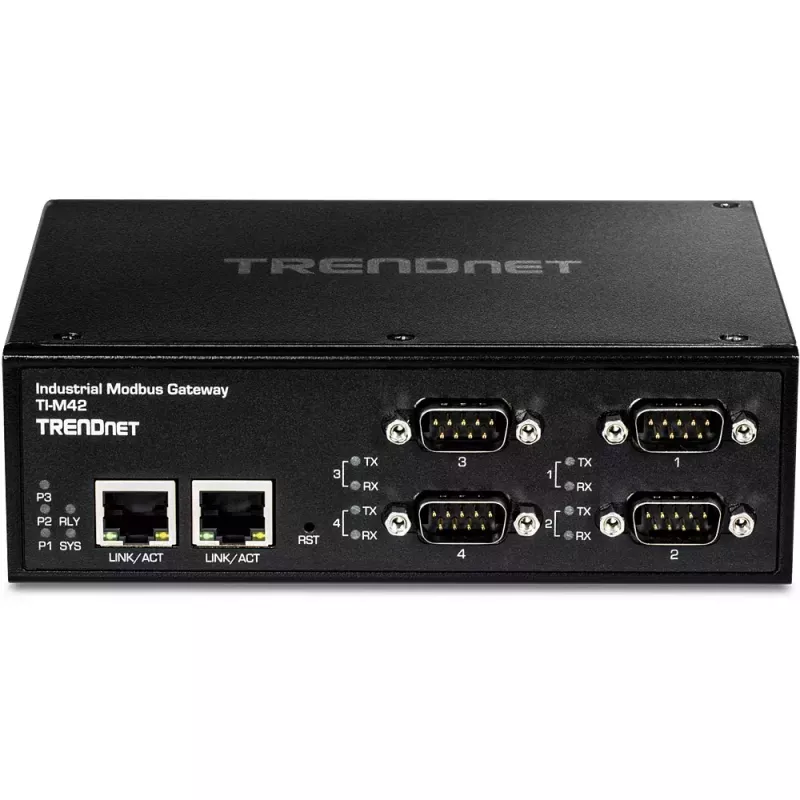

Tinklų sietuvas / valdiklis Trendnet TI-M42 10/100 Mbit/s Juodas IP30

TRENDnet TI-M42 tinklų sietuvas / valdiklis yra pramoninis Modbus tinklų sietuvas su dviem 10/100 Mbit/s eterneto prievadais ir keturiais nuosekliais DB-9 prievadais, palaikančiais RS-232, RS-422 ir RS-485 sąsajas. Įrengtas kompaktiškame IP30 klasės metaliniame korpuse (103,5 x 81,5 x 32 mm), TI-M42 suteikia galimybę prijungti iki keturių Modbus nuosekliųjų įrenginių prie eterneto tinklo naudojant Cat5e kabelius iki 100 m atstumu vienam eterneto segmentui. Įrenginys sukurtas nuolatiniam darbui su mažu energijos suvartojimu (maksimaliai 3,84 W) ir 48 V įvesties maitinimu, todėl tinka ribotos erdvės pramoninėms instaliacijoms.

Privalumai

TI-M42 integruoja keturis nuosekliuosius prievadus ir du sparčiuosius eterneto prievadus mažame plote, leidžiant paprastai konvertuoti nuosekliuosius Modbus įrenginius į tinklinius įrenginius be didelių laidų pertvarkymų. Jo IP30 klasės korpusas ir konstrukcijos sprendimai, atsižvelgiantys į vibraciją, smūgius, ESD/EMI ir viršįtampių apsaugą, sumažina gedimų riziką pramoninėje aplinkoje. Platus darbinės temperatūros palaikymas išplečia diegimo galimybes tiek vidaus, tiek atšiauriomis sąlygomis, išlaikant mažą energijos suvartojimą.

Tinka (užduotims / naudojimo atvejams)

• Kelių Modbus RTU/ASCII nuosekliųjų įrenginių prijungimas prie eternetu pagrįstos SCADA ar stebėjimo sistemos
• Pramoniniai valdymo tinklai, kur reikalingi kompaktiški tinklų sietuvai nuosekliesiems įrenginiams apjungti
• Nuotolinis įrenginių integravimas per Cat5e kabelius iki 100 m atstumu vienai eterneto jungčiai
• Instaliacijos, kurioms reikalingas RS-232, RS-422 ar RS-485 nuoseklusis ryšys su IP tinklais

Pagrindinės specifikacijos

• Eternetas: 2 × 10/100 Mbit/s prievadai, Cat5e kabeliai, iki 100 m segmentui
• Nuoseklieji prievadai: 4 × DB-9, palaikantys RS-232, RS-422 ir RS-485

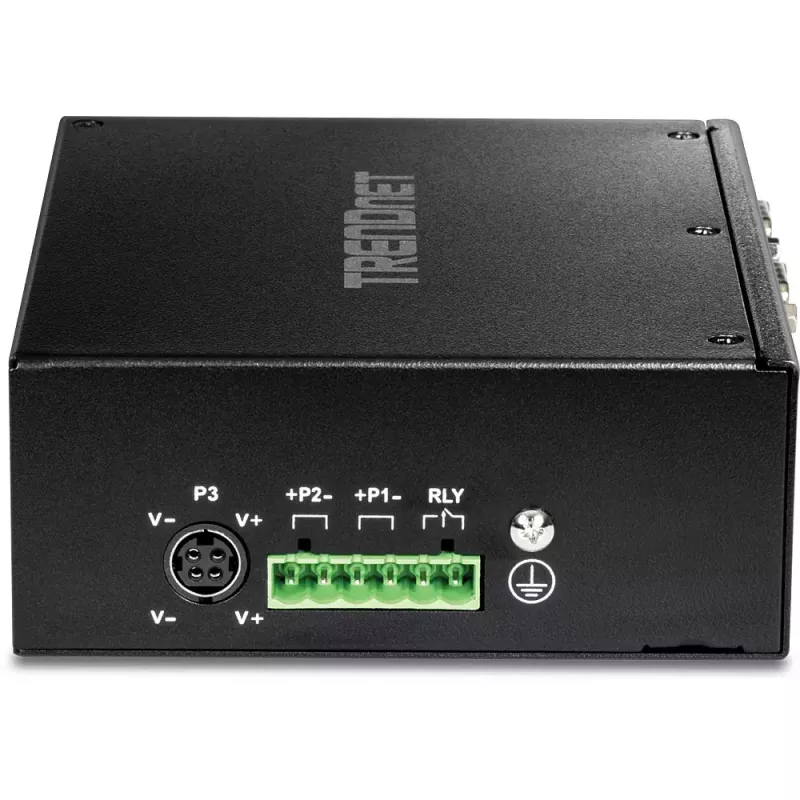

• Maitinimas: 48 V įvestis, maksimalus energijos suvartojimas 3,84 W
• Korpusas: IP30 klasės pramoninis korpusas, kompaktiški matmenys 103,5 × 81,5 × 32 mm
• Darbinės temperatūros diapazonas: -40° iki 75° C
• Konstrukcijos ypatybės: atsparumas vibracijai ir smūgiams, apsauga nuo ESD/EMI ir viršįtampių

Kaip naudoti

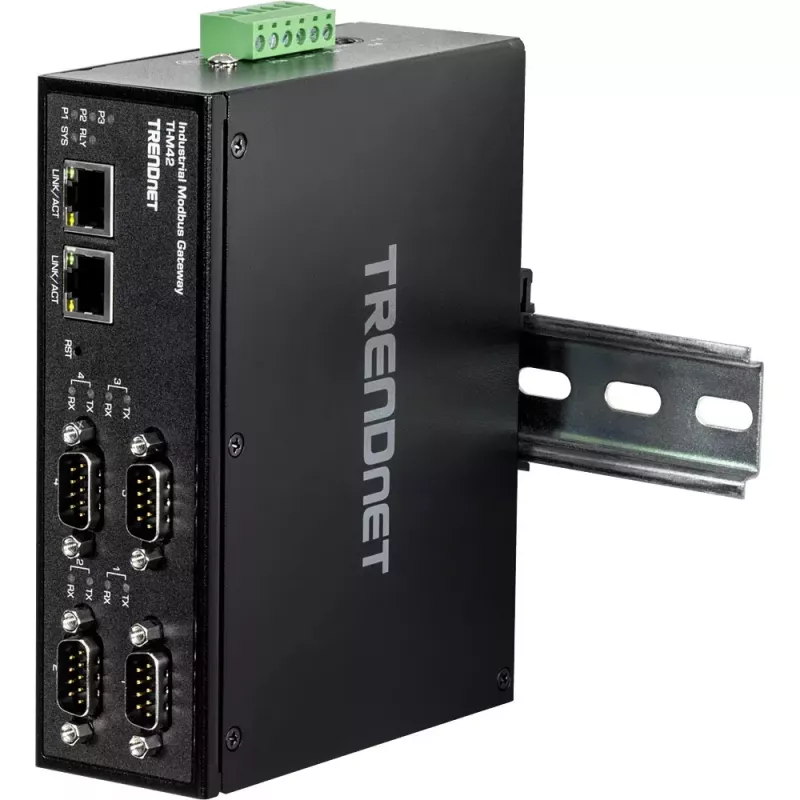

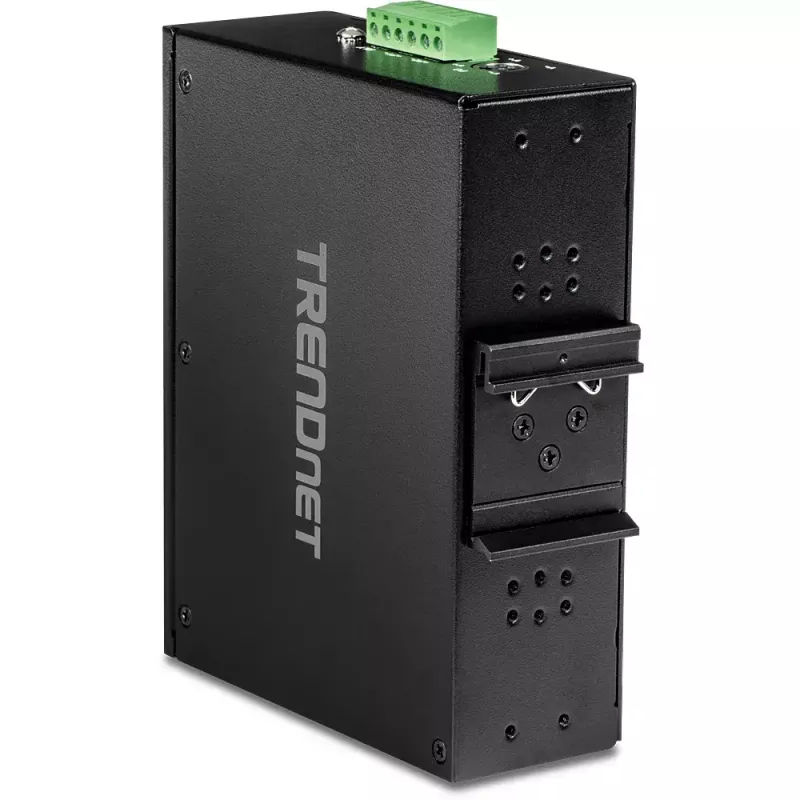

Įdiekite TI-M42 tinkamame korpuse arba ant DIN bėgiui tinkamo paviršiaus pagal vietos saugos gaires, užtikrindami ventiliaciją ir apsaugą nuo tiesioginės drėgmės. Prijunkite eterneto prievadus prie tinklo naudodami Cat5e kabelius, laikydamiesi 100 m ilgio ribos kiekvienam segmentui. Prijunkite nuosekliuosius įrenginius prie DB-9 prievadų ir sukonfigūruokite kiekvieną prievadą reikiamam nuosekliam standartui (RS-232/RS-422/RS-485) ir Modbus parametrams per įrenginio konfigūravimo sąsają. Prijunkite 48 V maitinimo šaltinį tinkamu poliškumu ir prieš pradedant eksploatuoti patikrinkite, ar įrenginys įsijungia ir užmezga tinklo ryšį.

Rekomendacijos

Įrenkite TI-M42 ten, kur vibracija ir smūgiai yra kiek įmanoma sumažinti, ir laikykitės rekomenduojamų įžeminimo bei viršįtampių apsaugos praktikų, papildančių įrenginio integruotas apsaugos priemones. Laikykitės nurodyto eterneto kabelių ilgio ir naudokite ekranuotus ar tinkamai nutiestus kabelius aplinkoje su dideliu EMI. Reguliariai tikrinkite programinės įrangos ir konfigūracijos atsargines kopijas, kad palaikytumėte patikimą Modbus ryšį.
