Tinklų sietuvas / valdiklis ABB 2CDG110198R0011, IP20, 264 V įėjimas, 70×63,5×90 mm, pilkas

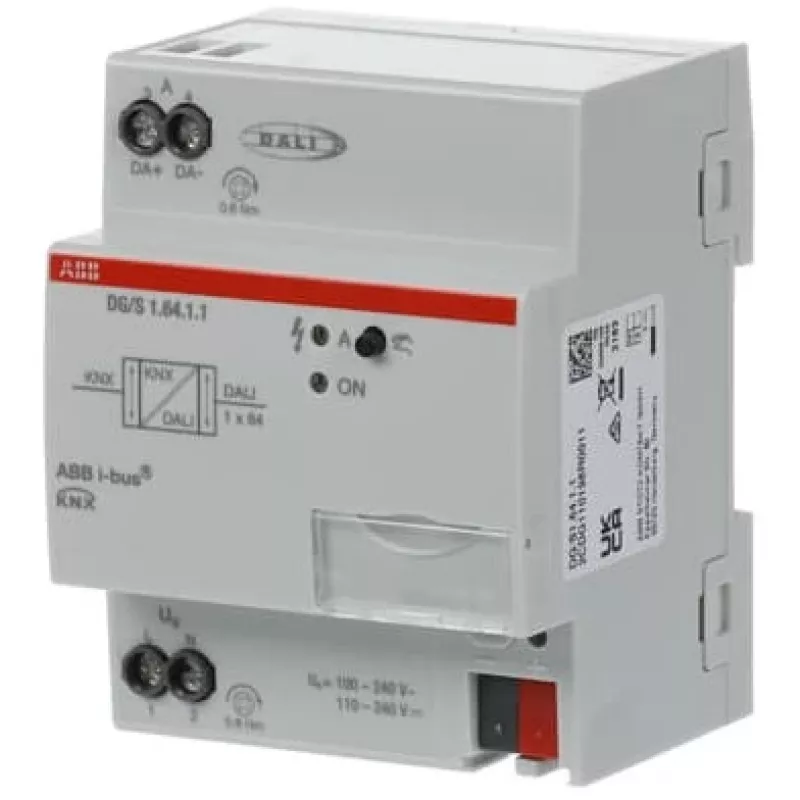

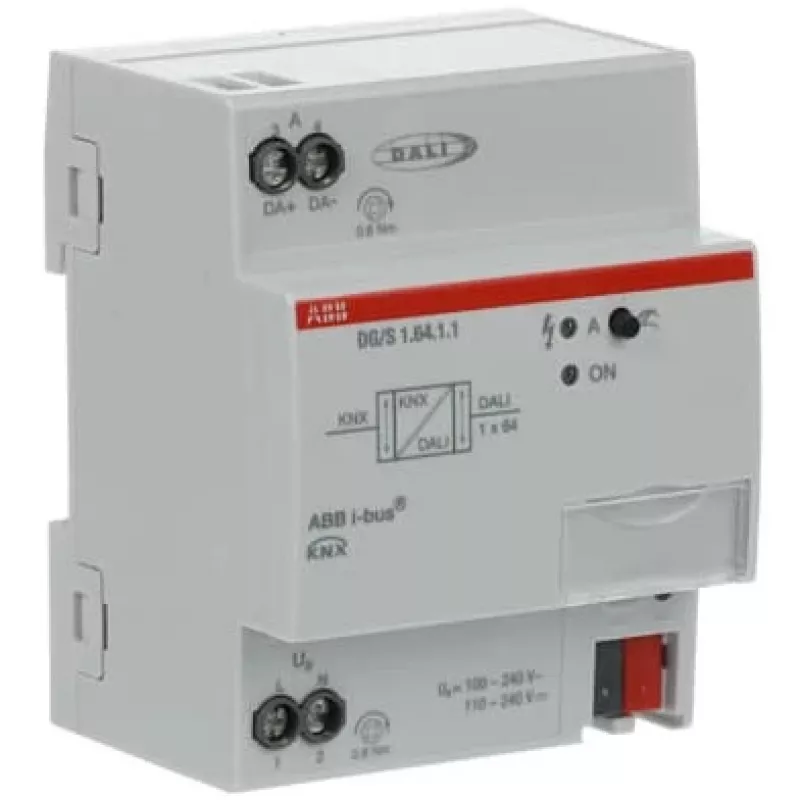

ABB 2CDG110198R0011 yra vieno pagrindinio įrenginio DALI valdiklis su integruotu DALI maitinimo šaltiniu, sertifikuotas pagal DALI‑2 (EN 62386). Pilkas IP20 korpusas, kurio matmenys 70 × 63,5 × 90 mm, jungiamas prie ABB i‑bus KNX ir priima iki 264 V įėjimo įtampą. Įrenginys turi vieną DALI išvestį, palaikančią iki 64 DALI dalyvių, ir leidžia valdyti standartinius DALI įrenginių tipus (pvz., DT6, DT8) naudojant EN 62386‑102 komandas. Įtrauktos avarinio keitiklio funkcijos (DT1 pagal EN 62386‑202) ir įvairios gedimų bei būsenos grįžtamojo ryšio parinktys.

Privalumai

Tinklų sietuvas / valdiklis turi integruotą DALI maitinimo šaltinį ir KNX ryšį centralizuotam apšvietimo valdymui. Jis palaiko iki 64 DALI dalyvių, 16 apšvietimo grupių ir 16 scenų, taip pat transliavimo valdymą. Integruotas avarinio keitiklio palaikymas leidžia per KNX inicijuoti avarinius bandymus (veikimo ir trukmės). Galimi keli funkciniai režimai, pvz., pavaldusis, laiptinės, priverstinis, blokavimo ir scenos, o išsamus gedimų ir klaidų pranešimas supaprastina stebėjimą ir priežiūrą.

Tinka

• Integravimui į KNX pagrindu veikiančias pastatų automatikos sistemas
• Iki 64 DALI šviestuvų valdymui komerciniuose ar visuomeniniuose pastatuose
• Projektams, kuriems reikalingas centralizuotas scenų ir grupių apšvietimo valdymas
• Įrenginiams, kuriems reikalingas avarinio apšvietimo bandymas ir stebėjimas per KNX

Pagrindinės specifikacijos

• Gamintojas: ABB, modelis 2CDG110198R0011
• Sertifikatas: DALI‑2 (EN 62386)
• Įėjimai: iki 264 V
• Matmenys: 70 × 63,5 × 90 mm
• Apsaugos klasė: IP20
• DALI išvestys: 1 išvestis, iki 64 dalyvių
• Grupės / scenos: 16 apšvietimo grupių, 16 scenų
• Avarinis: DT1 palaikymas pagal EN 62386‑202 (savarankiškas avarinis keitiklis)
• Palaikomi įrenginių tipai: standartiniai DALI įrenginiai (pvz., DT6, DT8) pagal EN 62386‑102

Kaip naudoti

ABB 2CDG110198R0011 montuokite tinkamame korpuse arba ant DIN bėgelio ten, kur pakanka IP20 apsaugos. Prijunkite KNX magistralę ir maitinimo tinklą (iki 264 V) pagal montavimo vadovą ir vietinius reikalavimus. Prijunkite DALI išvestį prie DALI linijos su iki 64 įrenginių. Konfigūruokite įrenginių adresus, grupes ir scenas per KNX paleidimo įrankį ir nustatykite avarinio keitiklio parametrus, jei reikalingos avarinio apšvietimo funkcijos. Stebėkite būsenos ir gedimų pranešimus per KNX, kad patikrintumėte tinkamą veikimą.
