“tinklo Tool Kit” INTELLINET 4 dalių — vienoje komplektacijoje: presavimo įrankis, įrankis laidams įspausti, tinklo kabelio testeris, juodos spalvos

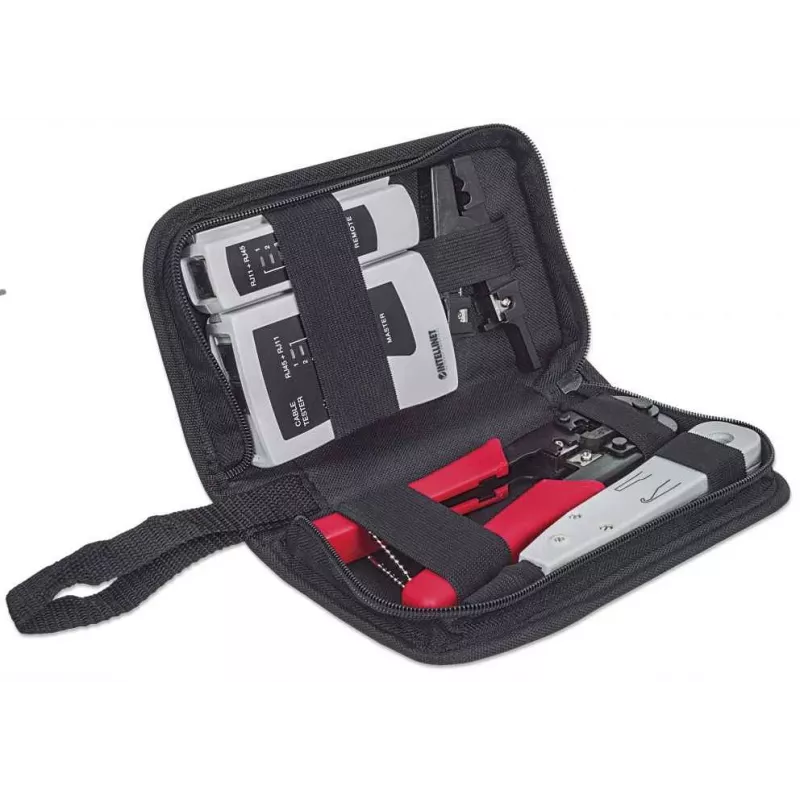

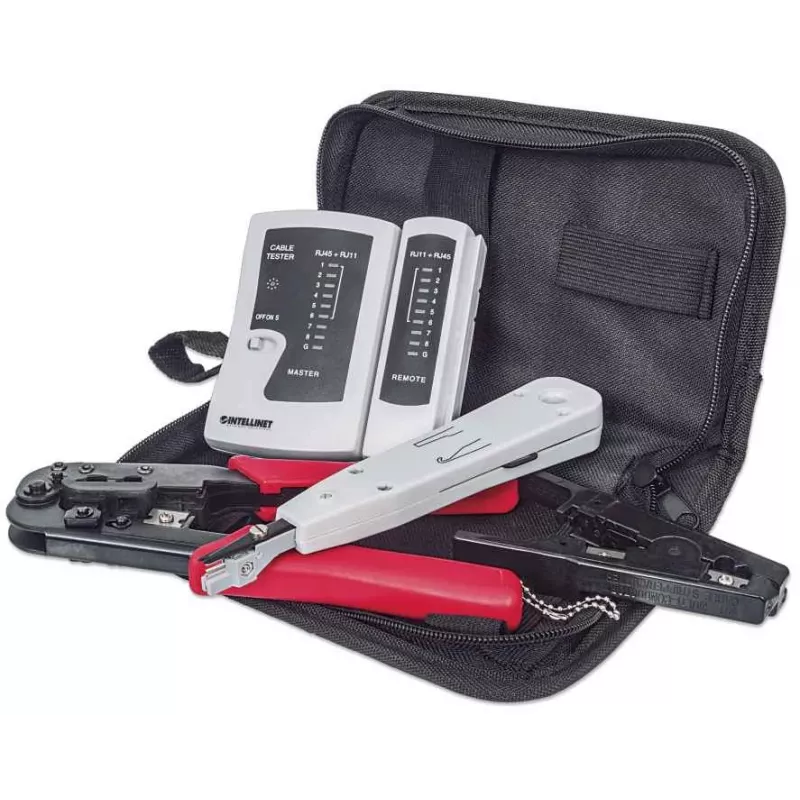

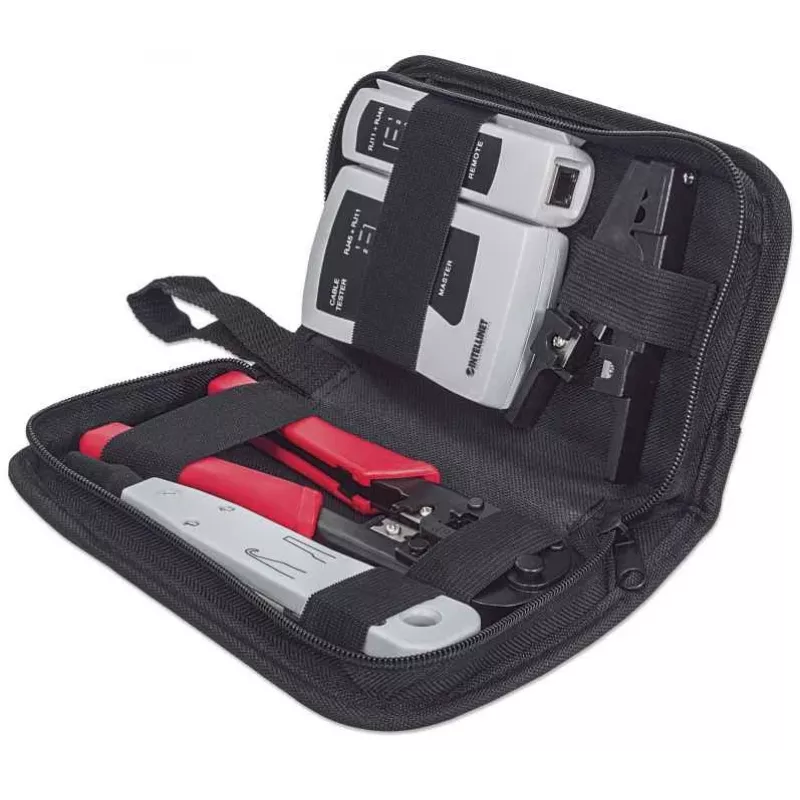

„Intellinet tinklo Tool Kit“ 4 dalių rinkinys suteikia pagrindinius rankinius įrankius, reikalingus varinių tinklo kabelių montavimui, terminavimui ir trikčių šalinimui namų ir verslo aplinkoje. Rinkinyje yra reketinis 8P8C (RJ45) modulinio kištuko presavimo įrankis su integruotu kabelių pjovikliu, LSA/66/110 įspaudimo įrankis su keičiamais peiliais, 4½" įstrižosios pjovimo replės ir kombinuotas RJ45/RJ12/RJ11 LAN kabelio testeris. Visos dalys pateikiamos patvariame tvarkymo krepšyje, skirtame laikymui ir transportavimui.

Privalumai

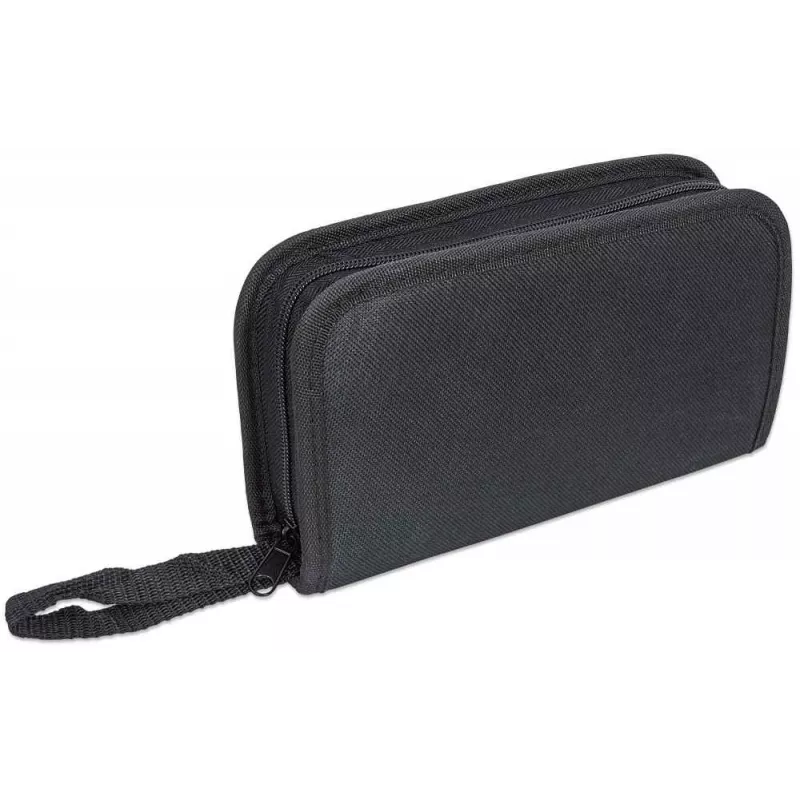

Šis kompaktiškas rinkinys sujungia dažniausiai naudojamus tinklo įrankius į vieną rinkinį, tinkamą montavimui ir priežiūrai lauko sąlygomis. Presavimo įrankis palaiko standartinius 8P8C modulinius kištukus ir turi pjoviklį švariems kabelių galams. Įspaudimo įrankis priima 66 ir 110/88 peilius, skirtus „keystone“ lizdams ir pataisymo panelėms. Įtrauktas kabelio testeris tikrina RJ45, RJ12 ir RJ11 laidų sujungimus, kad greitai aptiktų netinkamus sujungimus ir atviras grandines. Tvarkymo krepšys apsaugo įrankius ir palengvina jų nešiojimą.

Tinka

• „Ethernet“ kabelių (Cat5e/Cat6) montavimui ir terminavimui namuose ir biuruose
• Laidų įspaudimui į pataisymo paneles ir „keystone“ lizdus
• RJ45/RJ12/RJ11 kabelių vientisumo ir kontaktų išdėstymo tikrinimui
• Bendrajai tinklo priežiūrai ir trikčių šalinimui vietoje

Pagrindinės specifikacijos

• Rinkinio turinys: 8P8C modulinio kištuko presavimo įrankis (su pjovikliu), LSA/66/110 įspaudimo įrankis, 4½" įstrižosios pjovimo replės, RJ45/RJ12/RJ11 kabelio testeris, tvarkymo krepšys
• Suderinamumas: RJ45, RJ12, RJ11 jungtys; 66 ir 110/88 įspaudimo blokai
• Prekės ženklas: INTELLINET, MPN: 780070
• Svoris (rinkinys): apie 144 g (produkto duomenys)

Kaip naudoti

Paruoškite kabelį, nuimdami išorinį apvalkalą ir išdėstydami laidus pagal reikiamą laidų sujungimo standartą (T568A/B). Naudokite presavimo įrankį, kad įstatytumėte ir užfiksuotumėte 8P8C modulinius kištukus ant terminuotų „Ethernet“ kabelių; integruotas pjoviklis nukerpa perteklinį laidų ilgį. Naudokite įspaudimo įrankį su atitinkamu peiliu, kad įstatytumėte ir nukirptumėte laidus į 66 arba 110/88 blokus ir „keystone“ lizdus. Naudokite kabelio testerį, prijungdami kiekvieną kabelio galą ir atlikdami vientisumo / kontaktų išdėstymo patikras; interpretuokite testerio šviesos diodus, kad nustatytumėte laidų sujungimo klaidas. Naudokite įstrižąsias pjovimo reples švariems laidų ir kabelių raiščių pjūviams.

Rekomendacijos

Kad terminavimas būtų patikimas, laikykitės standartinių laidų sujungimo schemų (T568A arba T568B) ir užtikrinkite, kad laidai būtų visiškai įstatyti prieš presuojant ar įspaudžiant. Patikrinkite kiekvieną kabelį LAN testeriu po terminavimo ir prieš montuodami į aktyvią tinklo įrangą. Laikykite įrankius tvarkymo krepšyje, kad apsaugotumėte peilius ir kontaktus, kai nenaudojami.
