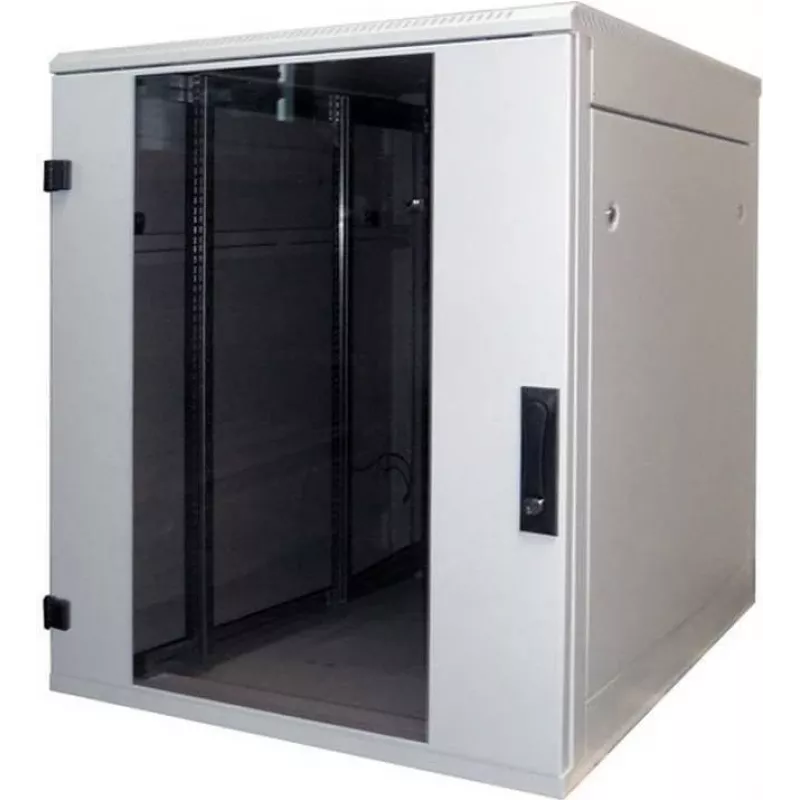

Tinklo spinta Triton RMA RMA-18-A86-CAX-N1 18U 48,3 cm (19 colių) stovo montavimo serverių spinta

Suvirinta ant grindų statoma skirstomoji spinta su nuimamomis šoninėmis ir galinėmis sienelėmis, IP20, keliamoji galia 800 kg. Naujos kartos N1 RMA laisvai pastatomų skirstomųjų dėžių serijoje panaudoti novatoriški rėmo konstrukcijos elementai, užtikrinantys didesnę 800 kg apkrovą visiems dydžiams, išlaikant konstrukcijos tvirtumą. Aukštas konstrukcijos stabilumas. RMA turi patikimą suvirintą konstrukciją. Aukšta darbo kokybė ir naujausios technologijos užtikrina puikią spintos išvaizdą. Dvivėrės durys sumontuotos su įstatomais vyriais. Lankstus durų atidarymas. Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Duris galima lengvai nuimti ir pakeisti durų pakabinimo pusę. Triton svirtinės rankenos. Gaminame savo pasukamas svirtines rankenas laisvai pastatomiems skirstytuvams. Pakeitus plastikinį modulį (nėra priedų komplekte), galima naudoti ir puscilindrinį užrakto cilindrą (pasirenkamas priedas). Patentas: PUV 2013-27443. Reguliuojami vertikalūs fiksavimo bėgeliai. Vertikalūs 19 colių rastriniai bėgeliai yra tolydžiai reguliuojami spintos gylyje. Tai palengvina komponentų montavimą ir kabelių tvarkymą. Nuimamos šoninės ir galinės sienelės. RMA turi suvirintą rėmą ir nuimamas šonines sieneles. Kaip ir galinė sienelė, jos standartiškai tvirtinamos prie rėmo vienodais užraktais. Specialios durys ventiliacijos įrenginiams. Šio tipo skirstytuvui galima užsakyti specialias vientisas skardines duris, skirtas RAx-CH-X0x-X3 ventiliacijos įrenginiams montuoti. Daugiau informacijos rasite skyriuje Aktyvioji ventiliacija. Išlaužiamos plokštelės. Kabelių įvadai galinėje skirstytuvo dalyje uždengti išlaužiamomis dangtelio plokštelėmis. Jas galima sandarinti nuo dulkių naudojant šepetėlio juostelę. Plastikinis rėmas apsaugo kabelius nuo pažeidimų (abu yra priedų komplekte). Anga ventiliacijos įrenginiui. Didelė anga su išlaužiama plokšte leidžia Triton ventiliatoriaus skydą sumontuoti ir išimti iš išorės be varžtų. Ratukai, išlyginamosios kojelės, cokolis. Skirstytuvą galima sumontuoti ant išlyginamųjų kojelių (yra priedų komplekte), prireikus naudojant pasirenkamą įrangą cokoliams, ratukams ar sunkiasvoriams ratukams su atraminiu rėmu. Galinė sienelė. Nuimamos šoninės ir galinės sienelės standartiškai turi tuos pačius vienodus užraktus kaip ir priekinės durys. Ventiliacinės angos rėme. RMA skirstytuvų rėme yra ventiliacinės angos aušinimo orui tiekti sumontuotiems komponentams. Aušinimą galima pagerinti sumontavus ventiliacijos įrenginį. Įžeminimas. Visos nuimamos dalys yra tarpusavyje sujungtos ir įžemintos pagal atitinkamų standartų reikalavimus. Flex rėmas (taikoma 800 mm pločio skirstytuvams). Sistema leidžia montuoti reguliuojamus vertikalius tvirtinimo bėgelius 19, 21 ir 23 colių atstumu, priklausomai nuo naudojamos technologijos. Centrinė vertikalių montavimo bėgelių pora. Skirstomosioms spintoms, kurių gylis viršija 800 mm, standartiškai tiekiama trečia vertikalių montavimo bėgelių pora, kuri dėl atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesnius komponentus galima tvirtinti prie centrinių vertikalių bėgelių naudojant įvairių tipų atramas (pasirenkami priedai). Pasukamas rėmas. 800 mm pločio RMA ir RZA skirstytuvuose galima sumontuoti pasukamą rėmą, kurio keliamoji galia 150 kg. Maksimalus 19 colių priedų montavimo gylis yra 330 mm. 19 colių ant grindų statomas skirstytuvas su IP20 apsaugos laipsniu. Skirstytuve yra 4 (skirstytuvams, gilesniems nei 800 mm – 6) reguliuojami vertikalūs fiksavimo bėgeliai komponentams montuoti. Skirstytuvo konstrukcija: suvirinta plieninė konstrukcija su nuimamomis sienelėmis, vienvėrėmis arba dvivėrėmis durimis iš vientisos skardos, perforuotomis (80 % ir 86 % oro pralaidumo) arba stiklinėmis durimis su 4 mm storio grūdintu saugos stiklu. Jas galima montuoti skirstytuvo priekyje arba gale. Maksimali leistina atskirų durų apkrova yra 20 kg. Minimalus dangos storis yra 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų montavimui. Skirstomasis rėmas ir visos nuimamos dalys (šoninės ir galinės sienelės, durys ir kt.) yra sujungti įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti per visą spintos eksploatavimo laiką. Skirstytuvo pagrinde yra M8 varžtas kaip pagrindinis įžeminimo taškas. Kabelių įvadai su išlaužiamais dangteliais yra viršuje ir apačioje. Rekomenduojama maksimali statinė skirstytuvo apkrova yra 800 kg, kai naudojamos išlyginamosios kojelės arba cokolis. Medžiaga: 4 mm grūdintas saugos stiklas, giliai tempta plieno skarda, plastikinės dalys, montavimo medžiagos.

• Gylis: 600 mm
• Rekomenduojama maksimali apkrova: 800 kg
• Muitų tarifo numeris: 8538100090
• Nuimamos šoninės sienelės: Taip
• Nuimama galinė sienelė: Taip
• Spalva: Pilka (RAL7035)
• Ardomas: Ne
• Aukštis (išorinis): 900 mm
• Pakuotės aukštis: 0,900 m
• Pakuotės tūris: 0,4320 m³
• Priekinės durys: Stiklinės durys, kairinis vyris
• Priekinių durų užraktas: Vieno taško užraktas, apsauginis užraktas
• Dešinė šoninė sienelė: Vientisa skarda, su dviem apsauginiais užraktais
• Kairė šoninė sienelė: Vientisa skarda, su dviem apsauginiais užraktais
• Galinė sienelė / durys: Vientisa skardinė galinė sienelė, su dviem apsauginiais užraktais
• Galinių durų užraktas: Apsauginis galinės sienelės užraktas
• Durų plotis: 697 mm
• Gamintojo Nr.: RMA-18-A86-CAX-N1
• EAN brūkšninis kodas: 8595105192610
• Pakuotės ilgis: 0,600 m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Pastaba apie gaminį: Spintos aukštis nurodytas be išlyginamųjų kojelių, tiekiamų priedų komplekte. Sumontavus šias kojeles, spintos montavimo matmuo padidėja nuo 24 iki 35 mm.
• Maksimalus atstumas tarp vertikalių bėgelių: 484 mm
• Kilmės šalis: Čekija
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Svoris: 61,130 kg
• Pakuotės plotis: 0,800 m
• Prekės ženklas: Tritón
• Aukščio vienetai: 18U
• Apsaugos klasė: IP20
• Plotis: 800 mm
• Durų aukštis: 814 mm

Kaip naudoti

Pastatykite spintą ant lygaus paviršiaus ir užtikrinkite pakankamą tarpą priekinei ir galinei prieigai. Sumontuokite 19 colių stovo įrangą naudodami vertikalius montavimo bėgelius ir tinkamus stovo varžtus arba narvelines veržles; jei spinta turi reguliuojamus bėgelius, sureguliuokite bėgelių gylį pagal įrenginio gylį 48,3 cm naudingoje erdvėje. Nutieskite maitinimo ir tinklo kabelius per esamus kabelių įvadus, pritvirtinkite kabelius raiščiais arba kabelių tvarkymo priedais ir patikrinkite oro srautą bei tarpus aplink sumontuotus įrenginius. Dėl saugumo prijunkite įžeminimą pagal vietinius reglamentus ir laikykitės gamintojo nurodymų dėl sunkių įrenginių, prireikus naudokite papildomą atramą.

Rekomendacijos

Kad veikimas būtų patikimas, įrenginius montuokite pradedant nuo apačios, kad svoris pasiskirstytų geriau, palaikykite laisvus oro srauto kelius, o sunkią įrangą tvirtinkite tinkama montavimo įranga. Naudokite kabelių tvarkymo priedus, kad išvengtumėte prievadų apkrovos ir kad oro srautas nebūtų blokuojamas. Jei reikia papildomo aušinimo ar maitinimo paskirstymo, rinkitės suderinamus 19 colių PDU arba ventiliatorių modulius, atitinkančius 18U spintos gylį.
