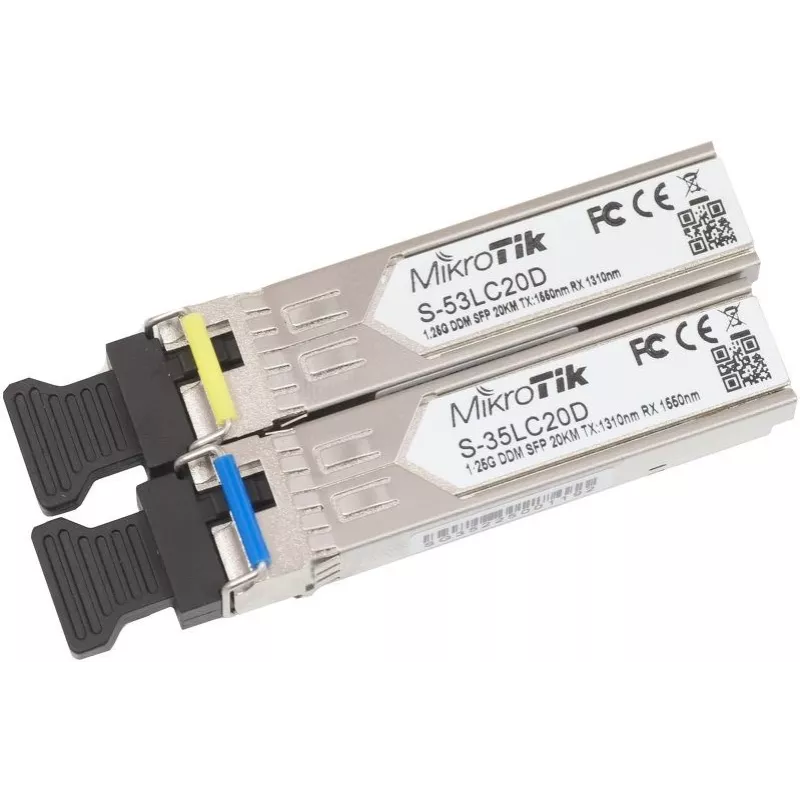

Tinklo siųstuvų-imtuvų modulis Mikrotik S-3553LC20D 1250 Mbit/s SFP

Rinkinį S-35/53LC20D sudaro du SFP optiniai siųstuvai-imtuvai, skirti vienmodėms skaidulinėms jungtims. S-35LC20D veikia 1310 nm siuntimo / 1550 nm priėmimo bangomis, o S-53LC20D – 1550 nm siuntimo / 1310 nm priėmimo bangomis. Abu moduliai palaiko 1,25 Gbit/s duomenų spartą, naudoja LC jungtis, turi DDM stebėjimo palaikymą ir yra skirti vienmodėms skaiduloms iki 20 km atstumu.

Privalumai

Šie SFP siųstuvai-imtuvai užtikrina dvipusį vienos skaidulos veikimą naudojant papildančias bangas, siūlo skaitmeninį diagnostikos stebėjimą (DDM) ryšio būsenai ir diagnostikai bei išlaiko suderinamumą su plačiu įrenginių asortimentu, priimančiu standartinius 1,25 G SFP modulius. LC jungtis ir vienmodė konstrukcija leidžia užmegzti tolimojo nuotolio jungtis iki 20 km, išlaikant kompaktišką SFP formos faktorių.

Tinka

• „Taškas–taškas“ skaidulinėms jungtims tarp komutatorių ar maršrutizatorių
• Tinklo segmentų išplėtimui vienmode skaidula iki 20 km
• Skaidulinėms aukštynkryptėms jungtims mažų ir vidutinių biurų tinkluose

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas prijungiamas formos faktorius)
• Duomenų sparta: 1,25 Gbit/s
• Skaidulos tipas: vienmodė
• Jungtis: LC
• Bangos: pora su 1310 nm siuntimo / 1550 nm priėmimo ir 1550 nm siuntimo / 1310 nm priėmimo
• Maksimalus ryšio atstumas: iki 20 km (vienmodė skaidula)
• Stebėjimas: skaitmeninis diagnostinis stebėjimas (DDM)

Kaip naudoti

Įkiškite kiekvieną SFP modulį į suderinamo tinklo įrenginio SFP lizdą, kol jis tvirtai užsifiksuos. Sujunkite vienmodį LC skaidulinį laidą tarp dviejų modulių, užtikrindami teisingą LC jungčių sujungimą. Pora turi būti naudojama papildančia orientacija (vienas modulis su 1310 nm siuntimu suporuotas su moduliu, turinčiu 1310 nm priėmimą), kad būtų užmegztas dvipusis ryšys. Leiskite įrenginiams derėtis dėl ryšio parametrų esant 1,25 Gbit/s spartai ir patikrinkite ryšio būseną per pagrindinį įrenginį arba DDM rodmenis.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC skaidulinius kabelius ir laikykite skaidulų jungtis švarias. Patikrinkite suderinamumą su pagrindiniu įrenginiu ir įsitikinkite, kad įranga palaiko 1,25 G SFP modulius ir DDM, jei reikalingas stebėjimas. Neviršykite nurodyto 20 km atstumo, kad išlaikytumėte patikimą optinį veikimą.
