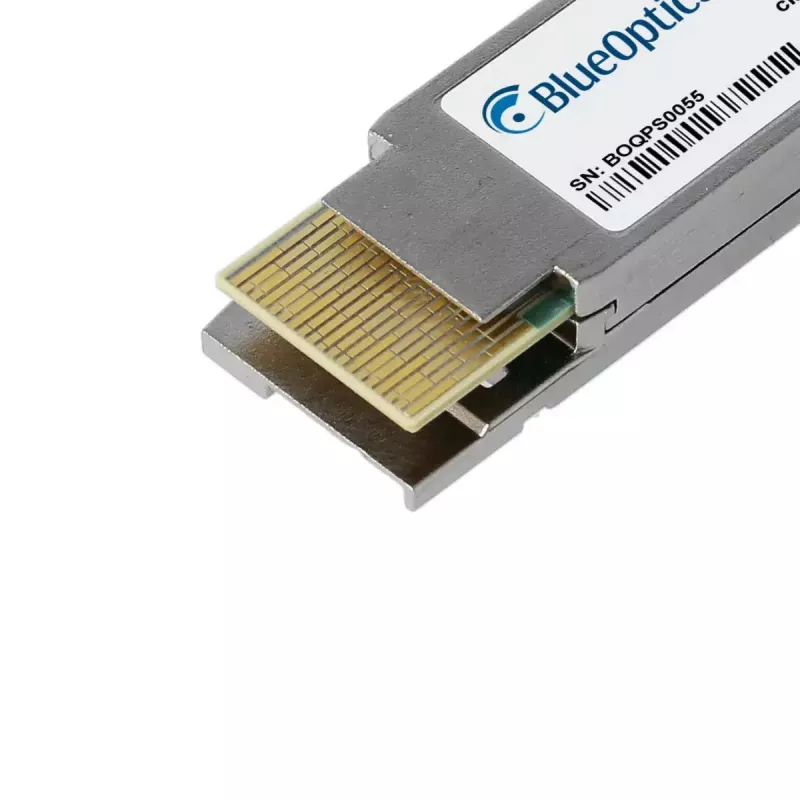

Tinklo siųstuvo-imtuvo modulis BlueOptics QDD-400G-SR8-S-BO, 400000 Mbit/s, QSFP-DD, MPO-16/MTP-16, 100 m

BlueOptics QDD-400G-SR8-S-BO yra QSFP-DD šviesolaidinis siųstuvas-imtuvas, sukurtas 400 Gbit/s daugiamodėms trumpojo nuotolio jungtims. Modulis įgyvendina 400GBASE-SR8 SR8 topologiją, naudodamas MPO-16 / MTP-16 jungtį ir veikia su 850 nm optiniais siuntimo ir priėmimo kanalais. QSFP-DD formos faktorius palaiko didelio tankio prievadų diegimą duomenų centrų komutavimo, agregavimo ir saugyklų sujungimuose. Siųstuvas-imtuvas palaiko iki 100 m nuotolį per tinkamą daugiamodį pluoštą ir pasižymi 3 000 000 valandų MTBF, užtikrinančiu ilgalaikį prieinamumą.

Privalumai

Siųstuvas-imtuvas atitinka MSA reikalavimus atitinkančias QSFP-DD mechanines ir elektrines specifikacijas bei yra suderinamas su įprastomis techninės įrangos platformomis, priimančiomis 400GBASE-SR8 QSFP-DD modulius. Jis integruoja skaitmeninę diagnostiką (DDM/DOM), skirtą realiuoju laiku stebėti maitinimo įtampą, lazerio srovę, optinę siuntimo/priėmimo galią ir temperatūrą. MPO-16/MTP-16 sąsaja įgalina aštuonių linijų daugiamodį veikimą (SR8) tankiai lygiagrečiai optikai, o gaminys pagamintas naudojant pramoninės klasės optinius komponentus, užtikrinančius pastovų veikimą ir ilgą tarnavimo laiką.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite modulį į suderinamą QSFP-DD prievadą pagal priimančios įrangos gamintojo nurodymus ir įsitikinkite, kad įrenginio programinė įranga palaiko trečiųjų šalių 400GBASE-SR8 modulius, jei to reikia. Prijunkite MPO-16/MTP-16 daugiamodį pataisų kabelį, atitinkantį siųstuvo-imtuvo kontaktų išdėstymą ir pluošto tipą (OM3/OM4 rekomenduojamas 100 m jungtims). Patikrinkite optinę jungtį ir stebėkite būseną naudodami priimančiąją sistemą bei modulio DDM/DOM rodmenis, kad prieš pradedant eksploatuoti įsitikintumėte, jog galios lygiai ir temperatūra yra tinkami.

Rekomendacijos

Naudokite OM3 arba OM4 daugiamodį pluoštą optimaliam veikimui esant 400 Gbit/s ir iki 100 m atstumui. MPO/MTP jungtis laikykite švarias, o montavimo metu naudokite tinkamus poliravimo gaubtelius ar dulkių dangtelius. Įsitikinkite, kad priimančioji techninė įranga ir valdymo programinė įranga palaiko QSFP-DD SR8 profilį bei DDM/DOM funkcionalumą, kad būtų galima visiškai stebėti.
