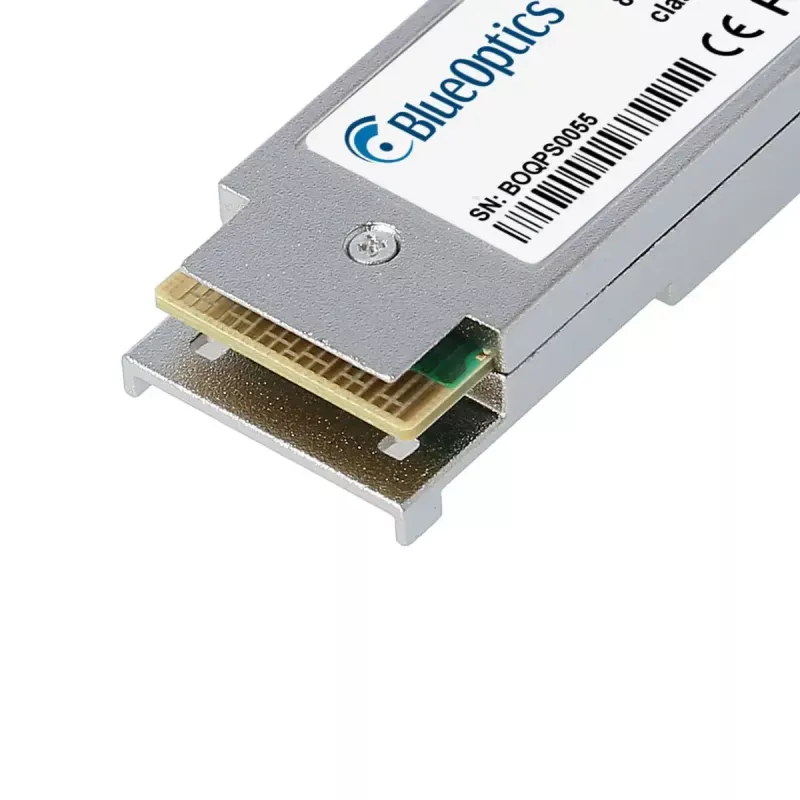

Tinklo siųstuvas-imtuvas BlueOptics JH233A-BO QSFP šviesolaidinis 40000 Mbit/s MTP/MPO 300 m

BlueOptics JH233A-BO yra QSFP šviesolaidinis siųstuvas-imtuvas, skirtas 40 Gbit/s ryšiams. Jame naudojama MTP/MPO daugiamodė šviesolaidinė jungtis, palaikanti iki 300 m atstumą, todėl jis tinkamas trumpo nuotolio agregacijai ir didelės spartos tarpusavio jungtims duomenų centruose bei įmonių tinklo įrangoje. Modulis turi aliuminio spalvos korpusą, yra lengvas (apie 40 g) ir tiekiamas atskirai, kad būtų lengva pakeisti ar atnaujinti esamus QSFP prievadus.

Privalumai

BlueOptics JH233A-BO užtikrina 40G duomenų perdavimo spartą su MTP/MPO sąsaja, atitinkančia įprastas MSA specifikacijas, todėl jis suderinamas su įvairia aparatine įranga, palaikančia QSFP modulius. Pagamintas naudojant pramoninės kokybės optinius ir elektroninius komponentus, modulis užtikrina stabilų optinį veikimą daugiamodėms šviesolaidinėms programoms ir apima diagnostinio stebėjimo palaikymą, kai priimančioji sistema teikia DDM/DOM funkcijas. Jo kompaktiška QSFP forma supaprastina montavimą, o dėl suderinamumui skirto dizaino galima ekonomiškai pakeisti tiekėjo firminius siųstuvus-imtuvus.

Tinka

• 40 Gbit/s aukštynkryptėms linijoms ir serverio–komutatoriaus jungtims duomenų centruose
• Didelio tankio komutatorių agregacijai ir stuburo/lapų architektūroms
• Trumpo nuotolio daugiamodėms šviesolaidinėms linijoms iki 300 m
• Įmonių tinklo įrangai, kuriai reikia QSFP MTP/MPO jungčių

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 40000 Mbit/s (40 Gbit/s)
• Maksimalus jungties atstumas (daugiamodis šviesolaidis): 300 m
• Šviesolaidinės jungties tipas: MTP/MPO
• Formos faktorius: QSFP (Quad Small Form-factor Pluggable)
• Tipinis svoris: 0,04 kg
• Korpuso spalva: aliuminio

Kaip naudoti

Įkiškite BlueOptics JH233A-BO QSFP siųstuvą-imtuvą į suderinamą QSFP prievadą savo komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, įsitikindami, kad modulis visiškai įstatytas ir įrenginys atpažįsta siųstuvą-imtuvą. Prijunkite MTP/MPO daugiamodį šviesolaidinį pataisymo kabelį prie modulio ir nutieskite kabelį iki atitinkamo siųstuvo-imtuvo arba pataisymo skydo kitame gale. Patikrinkite ryšio būseną ir greitį priimančiajame įrenginyje; jei palaikomas DDM/DOM, naudokite priimančiojo valdymo sąsają optiniams parametrams, pvz., priimamai galiai ir temperatūrai, stebėti. Laikykitės priimančiojo įrenginio gamintojo nurodymų dėl karšto prijungimo ir modulio naudojimo, kad išvengtumėte elektrostatinės iškrovos ar pažeidimų.

Rekomendacijos

Naudokite aukštos kokybės daugiamodžius MTP/MPO pataisymo laidus ir, jei reikia, tinkamo poliškumo pataisymo skydus, kad pasiektumėte optimalų ryšio veikimą iki 300 m. Įsitikinkite, kad priimančiojo įrenginio programinė įranga palaiko trečiųjų šalių QSFP modulius ir DDM/DOM, jei reikia diagnostinio stebėjimo. Su moduliu elkitės laikydamiesi atitinkamų elektrostatinės iškrovos atsargumo priemonių ir nelenkite šviesolaidžio viršijant rekomenduojamus spindulius, kad išsaugotumėte signalo vientisumą.
