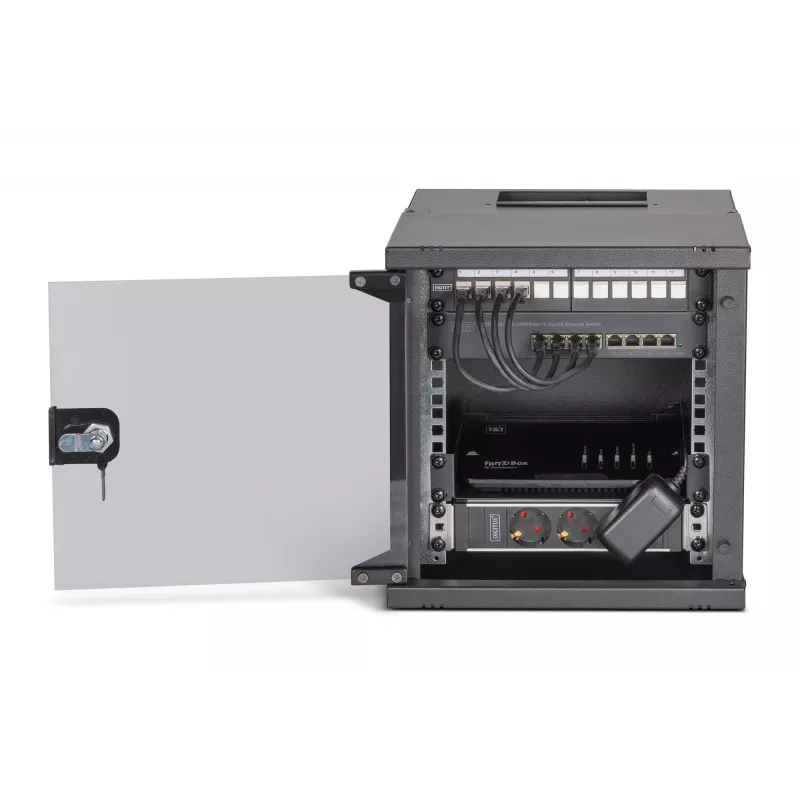

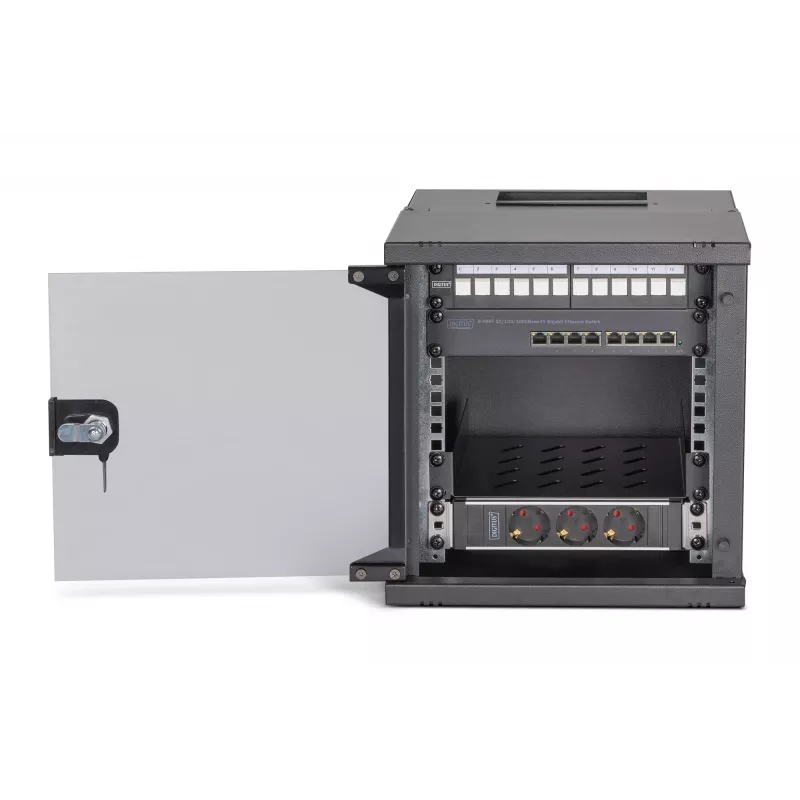

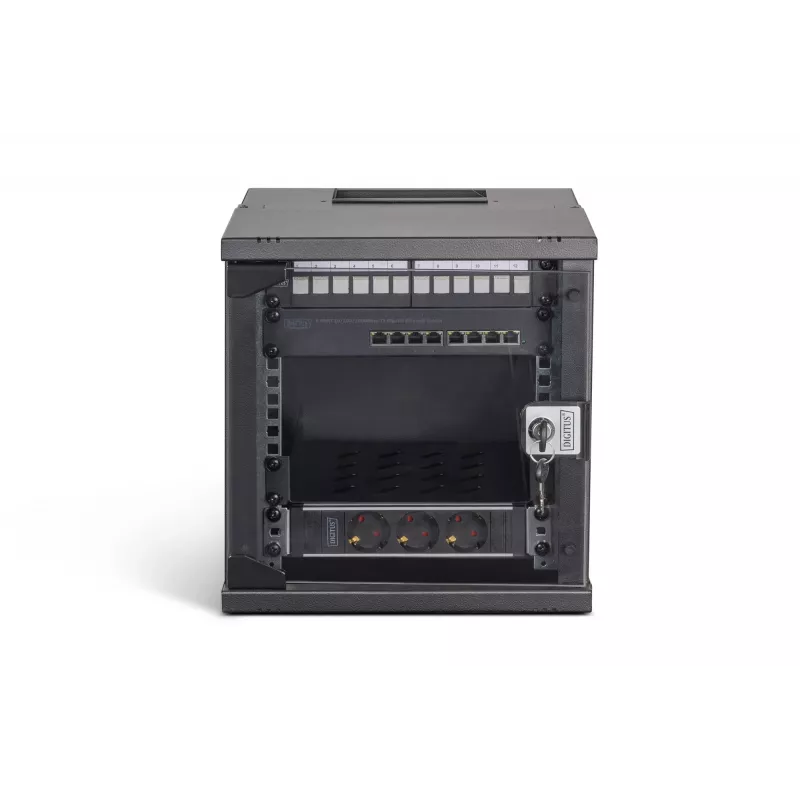

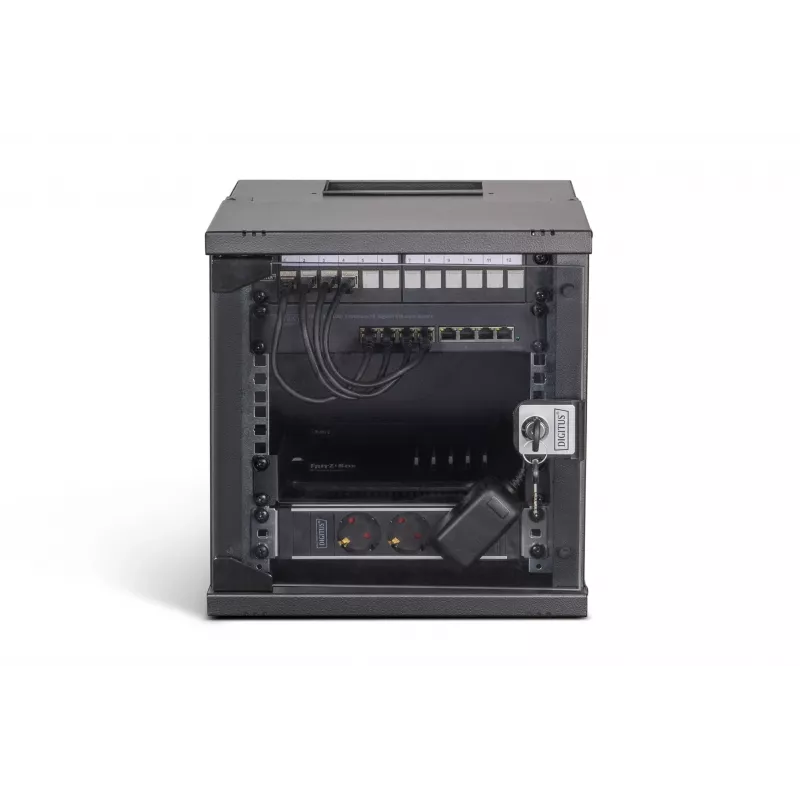

Tinklo rinkinys Digitus DN-49101-SET 6U 315 x 300 mm

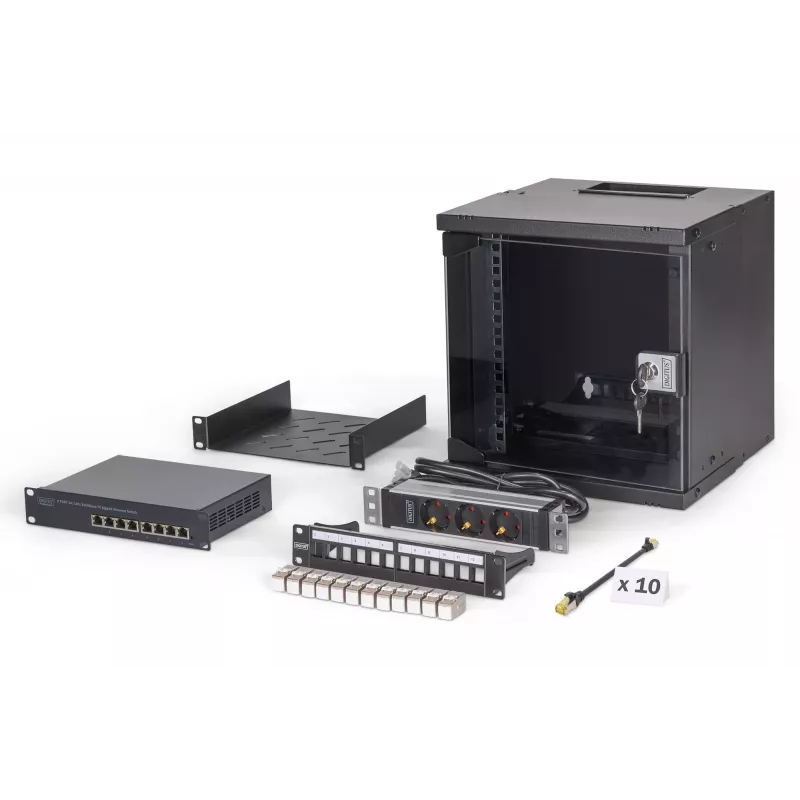

Pilnas rinkinys kompaktiškam 254 mm (10") tinklui sukurti, įskaitant nesumontuotą sieninę SOHO PRO spintą (6U, 325 x 315 x 300 mm) ir suderintus priedus. „Digitus DN-49101-SET“ yra visi komponentai, reikalingi nedideliam, vietą taupančiam stovo įrengimui: lentyna, kištukinis lizdas, 8 prievadų Gigabit Ethernet komutatorius, 12 prievadų modulinis pataisymo skydas, dvylika ekranuotų Cat 6A „keystone“ modulių ir dešimt 0,25 m ilgio Cat 6A pataisymo kabelių. Komponentai pristatomi nesumontuoti, kad būtų galima lanksčiai išdėstyti visas 10" dalis, ir supakuoti į kompaktišką kartoninę dėžę, kad būtų patogu transportuoti ir laikyti.

Privalumai

Rinkinys siūlo pilną, erdvę taupantį IT kabelių sprendimą, tinkantį ankštose įrengimo vietose, pavyzdžiui, namuose, mažuose biuruose ar antrinio paskirstymo skyduose. Nesumontuotas pristatymas leidžia maksimaliai laisvai projektuoti, išdėstant 10" komponentus. Įtraukti komponentai yra suderinti tarpusavyje (spinta, lentyna, komutatorius, pataisymo skydas, „keystone“ moduliai ir pataisymo kabeliai), todėl galima greitai sumontuoti ir nedelsiant paleisti tinklą. „Keystone“ moduliai yra ekranuoti Cat 6A (tinkami 10GBase-T ir PoE variantams), o trumpi pataisymo kabeliai supaprastina tvarkingą vidinį kabelių sujungimą.

Tinka

• Namų tinklams ir išmaniųjų namų įrangai
• Mažo biuro ar SOHO stovo įrenginiams
• Antrinio paskirstymo skydams ir vietoms su ribota erdve
• Komutatorių, maršrutizatorių ir pataisymo skydų kabeliams 10" formatu

Pagrindinės specifikacijos

• Spinta: SOHO PRO sieninė, 6U, nesumontuota; surinktos išoriniai matmenys (A x P x G): 325 x 315 x 300 mm
• Stovo talpa: 6U; rėmo tipas: uždaras; medžiaga: plienas; spalva: juoda; Apsaugos klasė: IP20; apkrova: 60 kg
• Lentyna: 1U (DN-10-TRAY-2-B)
• Kištukinis lizdas: 1U, 4 įžeminti lizdai, 250 VAC 50/60 Hz, 16 A, 4000 W; maitinimo kabelis H05VV-F 3G 1,5 mm², 2 m
• Komutatorius: Gigabit Ethernet, 8 prievadų; atitinka IEEE 802.3/802.3u/802.3ab/802.3x
• Pataisymo skydas: modulinis, 12 prievadų (DN-91420)
• „Keystone“ moduliai: 12 × Cat 6A, ekranuoti, 500 MHz, 10GBase-T, PoE/PoE+/4PPoE palaikymas (IEEE 802.3af/at/bt), GHMT sertifikuota (DN-93615)
• Pataisymo kabeliai: 10 × Cat 6A S/FTP, varis, LSZH, AWG 26/7, ilgis 0,25 m, spalva juoda
• Gaminio matmenys (imperiniai): 10"
• Svoris (korpuso komplektas): 7,52 kg; EAN: 4016032499466; MPN: DN-49101-SET

Kaip naudoti

Sumontuokite SOHO PRO spintą pagal pridedamas žingsnis po žingsnio instrukcijas ir pritvirtinkite prie tinkamos sienos, kuri atlaiko spintos svorį ir 60 kg stovo apkrovą. Įdėkite 1U lentyną ir kištukinį lizdą spintos viduje, pritvirtinkite pataisymo skydą priekyje, o Gigabit komutatorių pastatykite ant lentynos arba ant suderinamų stovo bėgelių. Sujunkite pataisymo skydą su pridedamais Cat 6A „keystone“ moduliais ir prijunkite įrenginius naudodami trumpus Cat 6A pataisymo kabelius vidiniams ryšiams. Užtikrinkite tinkamą kištukinio lizdo ir ekranuotų „keystone“ modulių įžeminimą montavimo metu.

Rekomendacijos

Kad veikimas būtų stabilus, spintą montuokite ant tvirtos sienos, palikite ventiliacijos erdvę aplink aktyvius įrenginius ir naudokite ekranuotus Cat 6A „keystone“ modulius bei tinkamai įžemintą kištukinį lizdą signalo vientisumui ir PoE veikimui palaikyti.
