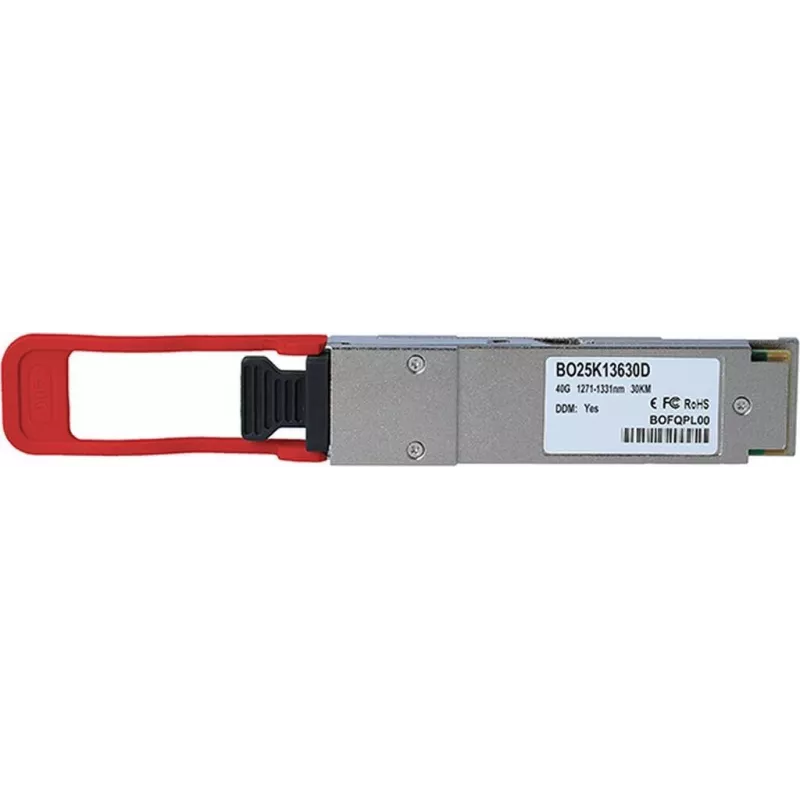

Tinklo QSFP siųstuvas-imtuvas BlueOptics BO25K13630D 40GBASE-ER4L 40 Gbps 1310 nm 30 km

„BlueOptics“ BO25K13630D yra QSFP tinklo siųstuvas-imtuvas, sukurtas atitikti 40GBASE-ER4L specifikaciją tolimojo ryšio optinėms linijoms. Veikiantis 1310 nm bangos ilgiu, modulis užtikrina 40 Gbps bendrą pralaidumą vienmodžiu pluoštu iki 30 km atstumu. Siųstuvas-imtuvas naudoja karštai prijungiamą QSFP formos faktorių, kuris supaprastina montavimą ir keitimą komutatoriuose, maršrutizatoriuose ir optinėje įrangoje, naudojamoje duomenų centrų aukštynkryptėse linijose, didmiesčių ir ryšio operatorių tinkluose.

Privalumai

Siųstuvas-imtuvas palaiko 40GBASE-ER4L standarto našumą patikimam tolimojo perdavimo ryšiui, užtikrindamas nuspėjamas signalo charakteristikas esant 1310 nm bangos ilgiui ir padidintą iki 30 km siekį vienmodžiu pluoštu. Jo karštai prijungiamas QSFP formos faktorius leidžia atlikti montavimą ir išėmimą be įrankių, sumažinant prastovos laiką atnaujinant ar keičiant įrenginius. Modulis dėl kompaktiškos konstrukcijos tinka didelio tankio įrangai ir įgalina keturių 10 G linijų sujungimą į 40 G ryšį, užtikrindamas suderinamumą su infrastruktūra, naudojančia lygiagrečią optiką ar linijų agregavimą.

Tinka

• Duomenų centrų aukštynkryptėms jungtims ir stuburo-lapo jungtims, kurioms reikia tolimojo ryšio linijų
• Didmiesčių ir regioniniams optiniams tinklams, jungiantiems vietas iki 30 km atstumu
• Ryšio operatorių prieigos ir agregavimo tinklams, kur naudojamas 40 Gbps pajėgumas ir vienmodis pluoštas
• Įrangos atnaujinimui ir karštai keičiamo siųstuvo-imtuvo pakeitimui komutatoriuose ir maršrutizatoriuose

Pagrindinės specifikacijos

• Formos faktorius: QSFP (karštai prijungiamas)
• Standartas: 40GBASE-ER4L
• Bendra duomenų perdavimo sparta: 40 Gbps
• Veikimo bangos ilgis: 1310 nm
• Maksimalus jungties atstumas: iki 30 km vienmodžiu pluoštu
• Perdavimo terpė: vienmodis optinis pluoštas
• Linijų konfigūracija: 4 linijos, agreguotos į 40 G

Kaip naudoti

Prieš montuodami patikrinkite, ar tikslinis įrenginys palaiko QSFP siųstuvus-imtuvus ir 40GBASE-ER4L specifikaciją. Imkite siųstuvą-imtuvą už korpuso ir venkite liesti optines sąsajas; laikykite dulkių gaubtelius uždėtus iki pat prijungimo. Įstatykite modulį į suderinamą QSFP lizdą, kol jis užsifiksuos; prijunkite vienmodžio pluošto kabelius su atitinkamomis jungtimis prie optinių prievadų. Po įdėjimo patvirtinkite jungties derėjimą ir tinkamus signalo lygius naudodami priimančios įrangos valdymo sąsają arba stebėjimo įrankius. Norėdami išimti, išjunkite atitinkamą prievadą, jei to reikalauja priimanti įranga, atrakinkite modulį ir ištraukite jį tiesiai laikydami už korpuso.

Rekomendacijos

Naudokite vienmodį pluoštą su tinkamomis jungtimis ir švariais galais, kad pasiektumėte nurodytą 30 km siekį. Eksploatuokite gamintojo rekomenduojamose temperatūros ir galios ribose bei atlikite optinės galios ir BER patikras pradinio diegimo metu ir po bet kokių reikšmingų kabelių darbų. Turėkite atsarginių dulkių gaubtelių ir nenaudojamus siųstuvus-imtuvus laikykite antistatinėje pakuotėje, kad apsaugotumėte optinius paviršius ir elektroninius komponentus.
