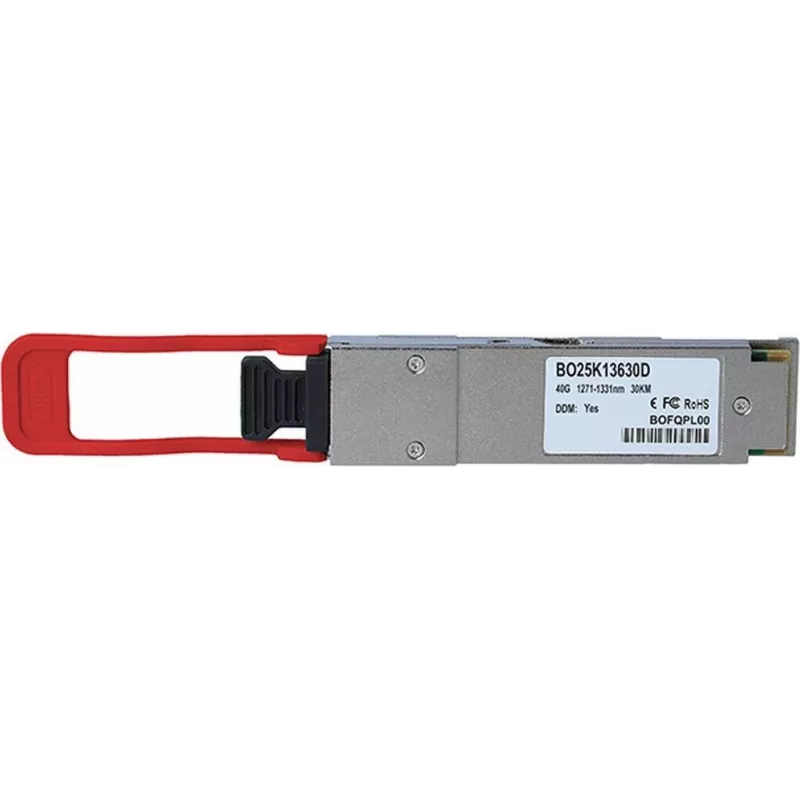

Tinklo QSFP siųstuvas-imtuvas BlueOptics BO25K13630D 40GBASE-ER4L 30 km

BlueOptics BO25K13630D yra QSFP 40GBASE-ER4L optinis siųstuvas-imtuvas, sukurtas tolimojo veikimo 40 Gbps Ethernet jungtims per vienmodį šviesolaidį. Modulis tinka QSFP formos prievadams suderinamuose komutatoriuose ir maršrutizatoriuose bei užtikrina didelio pralaidumo ryšį magistralinėms jungtims, duomenų centrų sujungimams ir operatorinės klasės transportui. Jis palaiko iki 30 km perdavimo atstumus, leidžiančius mažos delsos jungtis tarp objektų be tarpinio stiprinimo tipinėse vienmodžio šviesolaidžio diegimo vietose.

Privalumai

Siųstuvas-imtuvas siūlo kompaktišką QSFP pakuotę, kuri sujungia keturias 10 G linijas į vieną 40 G sąsają, sumažindama prievadų tankį ir kabelių sudėtingumą. Sukurtas tolimojo veikimo darbui, jis užtikrina stabilų veikimą dideliais atstumais su mažu energijos suvartojimu ir pramonės standartų elektrinėmis bei optinėmis sąsajomis, užtikrinančiomis suderinamumą. Jo konstrukcija skirta patikimam duomenų perdavimui su pastovia optine galia ir priėmimo jautrumu, tinkamu ilgųjų linijų vienmodžio šviesolaidžio jungtims.

Tinka

• Duomenų centrų sujungimams tarp objektų, nutolusių iki 30 km
• Miesto ir magistralinėms Ethernet jungtims, kurioms reikalinga 40 G talpa
• Operatorinėms ir telekomunikacijų agregavimo jungtims per vienmodį šviesolaidį
• Didelio pralaidumo miestelių ar įmonių aukštynkryptėms jungtims

Pagrindinės specifikacijos

• Formos faktorius: QSFP (Quad Small Form-factor Pluggable)
• Standartas: 40GBASE-ER4L
• Duomenų perdavimo sparta: 40 Gbps (agreguota, keturios 10 G linijos)
• Šviesolaidžio tipas: vienmodis šviesolaidis (SMF)
• Maksimalus pasiekiamumas: iki 30 km (standartiniu SMF, tipinėmis sąlygomis)
• Bangos ilgis: kelių linijų bangos ilgiai, agreguoti ER4L veikimui
• Jungtis: suderinama su standartinėmis dvipusėmis vienmodžio šviesolaidžio jungtimis per atitinkamą atskyrimo ar MTP/MPO sąsają, kaip palaiko priimančioji įranga
• Tipinis energijos suvartojimas: mažos galios QSFP klasė (tikslias vertes žr. priimančiosios įrangos dokumentacijoje)

Kaip naudoti

Įdėkite QSFP siųstuvą-imtuvą į suderinamą QSFP lizdą komutatoriuje, maršrutizatoriuje ar optiniame transponderyje, laikydamiesi priimančiosios įrangos gamintojo karštojo prijungimo nurodymų. Prijunkite vienmodį šviesolaidį naudodami tinkamą kabelį ar atskyrimo mazgą, atitinkantį siųstuvo-imtuvo sąsają ir priimančiojo įrenginio skydelį. Patikrinkite jungties būseną ir sukonfigūruokite priimančiojo prievado 40G veikimą, kaip reikalaujama. Stebėkite optinius lygius ir aliarmus per priimančiąjį įrenginį, kad užtikrintumėte patikimą veikimą per nutiestą šviesolaidžio ruožą.

Rekomendacijos

Įrenkite modulį švariomis, nuo elektrostatinės iškrovos (ESD) apsaugotomis sąlygomis ir naudokite sertifikuotą vienmodį šviesolaidį bei jungtis. Atlikite galutinius nuostolių biudžeto skaičiavimus 30 km ruožui, įskaitant jungčių ir sujungimų nuostolius. Išbandykite jungtį paleidimo metu ir, kai modulis neprijungtas, laikykite tinkamus dulkių dangtelius.
