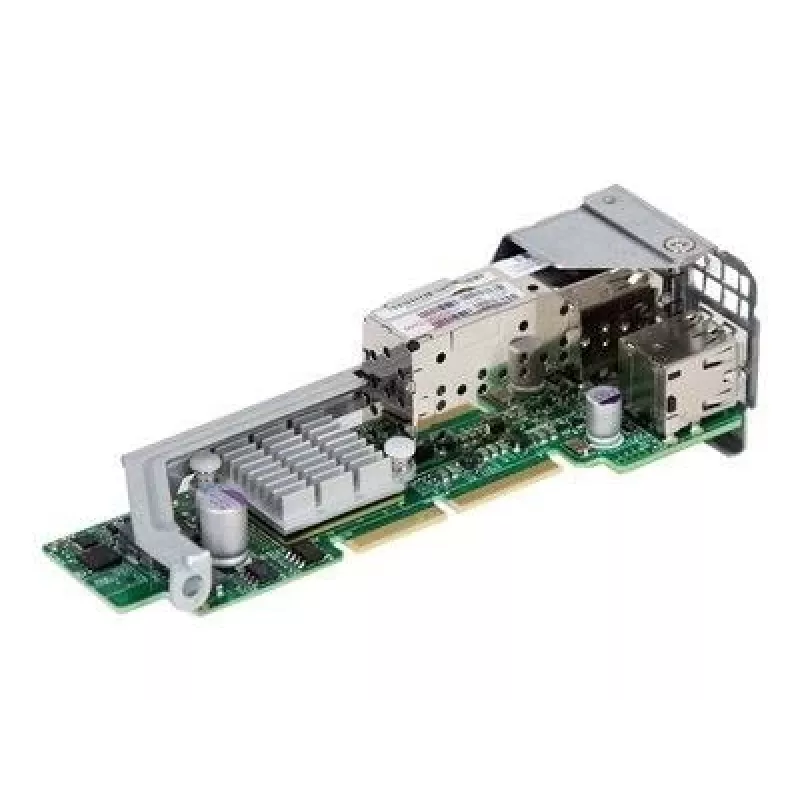

Tinklo plokštė Supermicro AOC-CTG-i2S

„Supermicro AOC-CTG-i2S“ yra kompaktiškas, dviejų prievadų 10 Gigabit Ethernet adapteris, skirtas didelio tankio serverių aplinkoms. Sukurta pagal „Intel 82599ES“ 10GbE valdiklį ir pagaminta „microLP“ formos faktoriaus, ši PCI Express tinklo plokštė užtikrina keičiamo dydžio, mažos delsos ryšį LAN ir SAN darbo krūviams ir tinka „Supermicro MicroCloud“ ir „Twin“ sistemoms.

Privalumai

Ši tinklo plokštė siūlo du SFP+ prievadus lanksčiam šviesolaidžio arba DAC ryšiui, PCI Express 2.0 palaikymą (iki 5GT/s) ir „Intel QuickData“ iškrovimo galimybes, kad padidėtų pralaidumas ir sumažėtų procesoriaus apkrova. Ji apima virtualizacijos funkcijas, tokias kaip VMDq, naujos kartos VMDq ir SR-IOV, skirtas efektyviam virtualių mašinų tinklui, apkrovos balansavimui tarp kelių procesorių, iSCSI nuotoliniam paleidimui ir „Fibre Channel over Ethernet“ (FCoE) palaikymui. AOC-CTG-i2S yra suderinama su daugeliu tinklo operacinių sistemų ir atitinka RoHS reikalavimus.

Tinka

• Didelio tankio serverių stelažams ir „MicroCloud“/„Twin“ serverių platformoms
• Virtualizuotoms aplinkoms, kurioms reikalingas SR-IOV arba VMDq
• LAN ir SAN konvergencijai, įskaitant iSCSI ir FCoE
• Programoms, kurioms reikia mažos delsos 10GbE jungčių per šviesolaidį arba DAC kabelius

Pagrindinės specifikacijos

• Modelis: Supermicro AOC-CTG-i2S
• Tinklo valdiklis: Intel 82599ES (10GbE)
• Prievadai: Du SFP+
• Sąsaja: PCI Express 2.0 (iki 5GT/s)
• Maksimali duomenų perdavimo sparta: 10240 Mbit/s
• Standartai: IEEE 802.3ae
• Palaikomos laikmenos: DAC dviejų ašių ir LC šviesolaidžio SR kabeliai
• Atitiktis: RoHS 6/6

Kaip naudoti

Įdiekite AOC-CTG-i2S į laisvą PCI Express lizdą suderinamoje „Supermicro MicroCloud“, „Twin“ ar kitoje serverio platformoje, palaikančioje „microLP“ kortelę. Pritvirtinkite kortelę ir prijunkite tinkamus SFP+ modulius arba tiesioginio prijungimo varinius (DAC) kabelius prie dviejų SFP+ prievadų. Įdiekite arba atnaujinkite serverio tinklo tvarkykles ir sukonfigūruokite tinklo nustatymus, įskaitant virtualias funkcijas, jei naudojate SR-IOV arba VMDq. Patikrinkite ryšio greitį ir jungiamumą iš operacinės sistemos arba tinklo valdymo įrankių.

Rekomendacijos

Naudokite sertifikuotus SFP+ siųstuvus-imtuvus arba DAC kabelius, suderinamus su AOC-CTG-i2S, ir užtikrinkite, kad būtų pritaikyti programinės įrangos ir tvarkyklių atnaujinimai optimaliam veikimui. Virtualizuotiems diegimams įjunkite SR-IOV arba VMDq tiek programinėje įrangoje, tiek OS, kad pagerintumėte tinklo pralaidumą ir procesoriaus panaudojimą. Suderinkite kabelio tipą (SR šviesolaidis vs. DAC) su savo stelažo atstumu ir aplinka.
