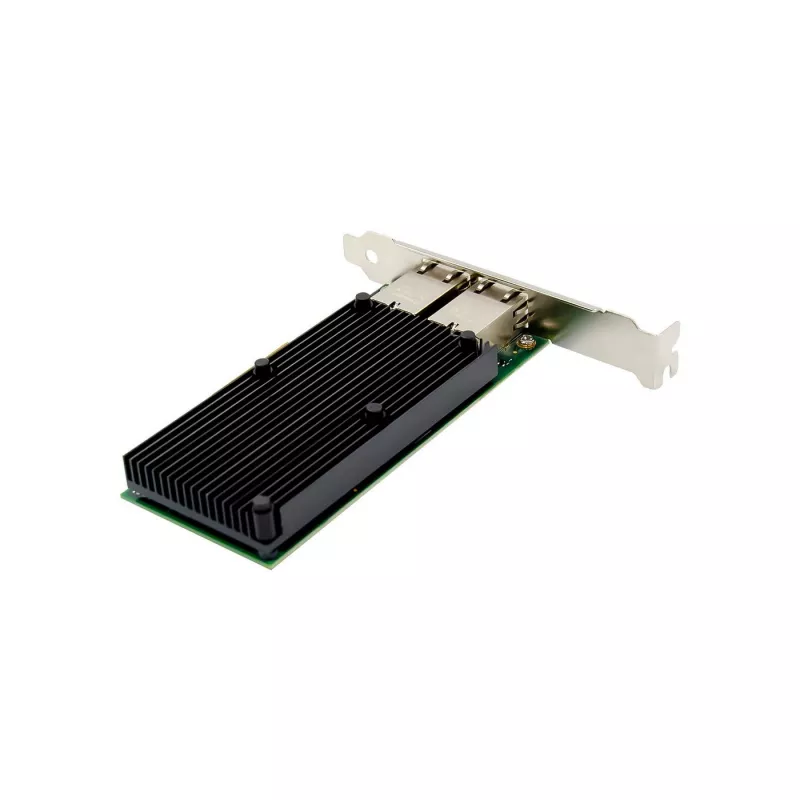

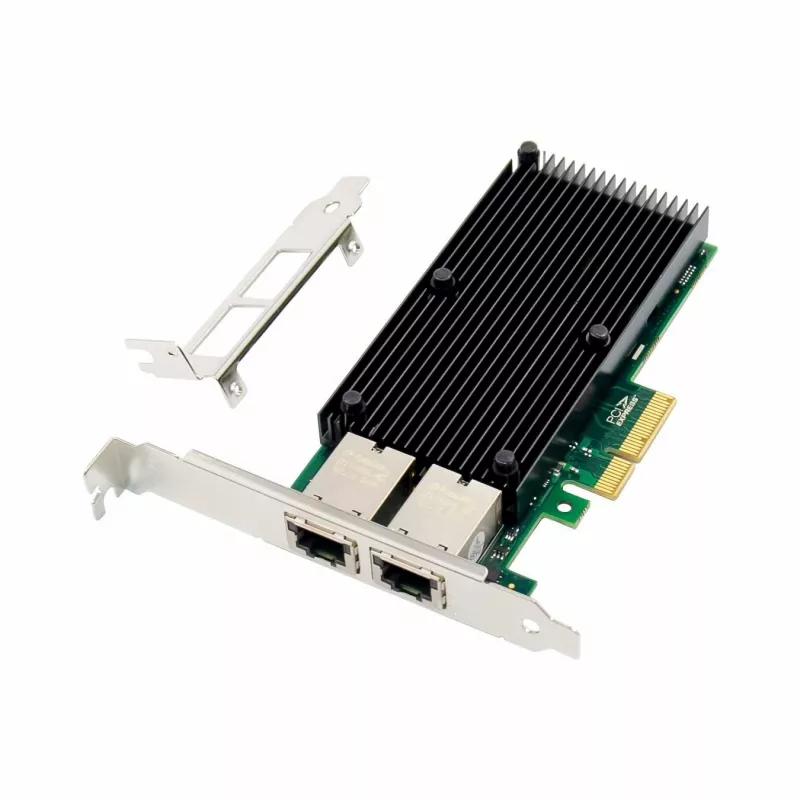

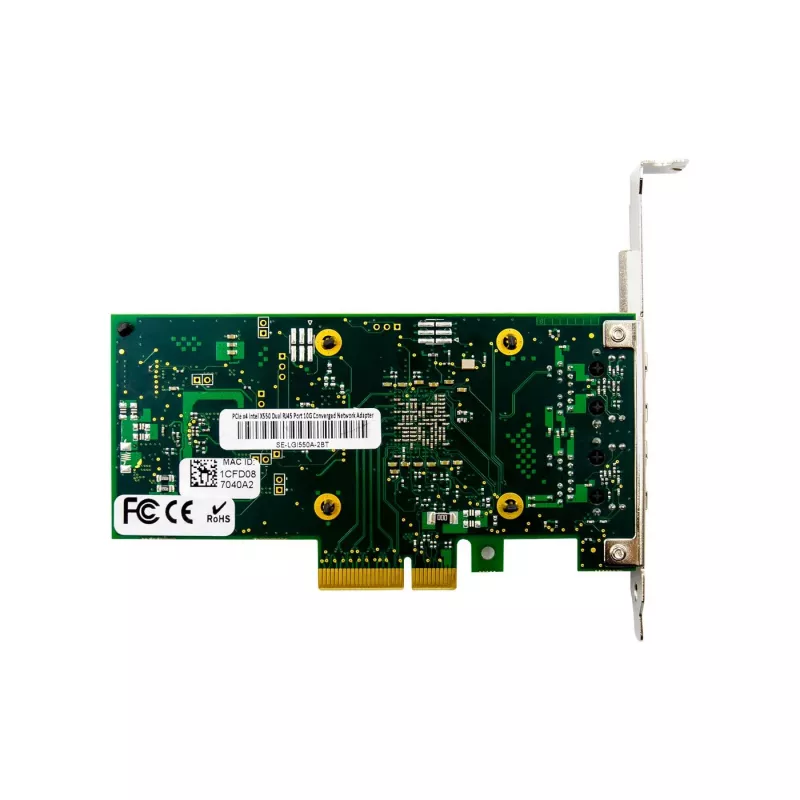

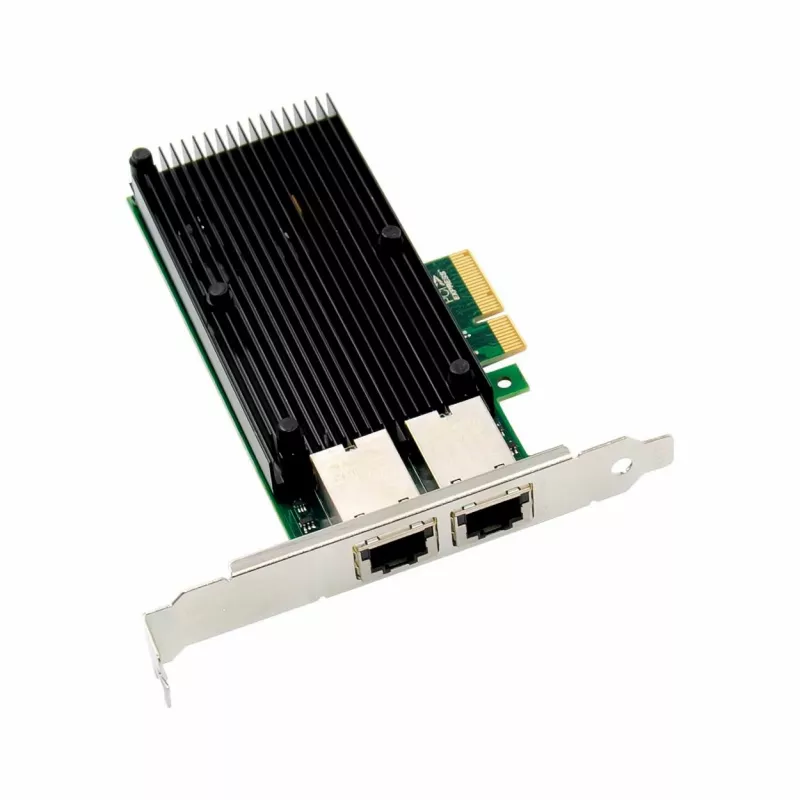

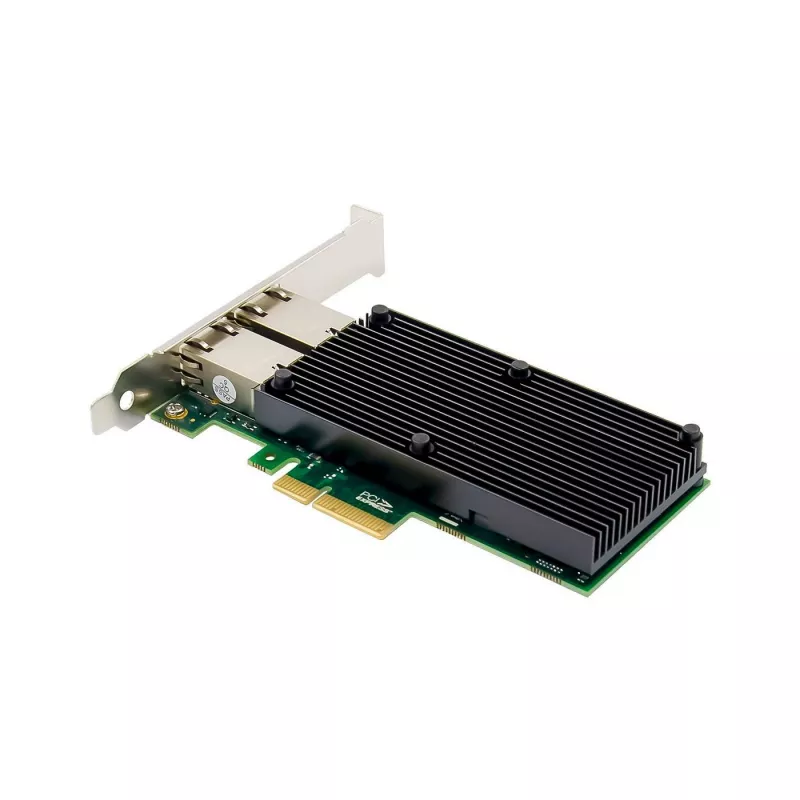

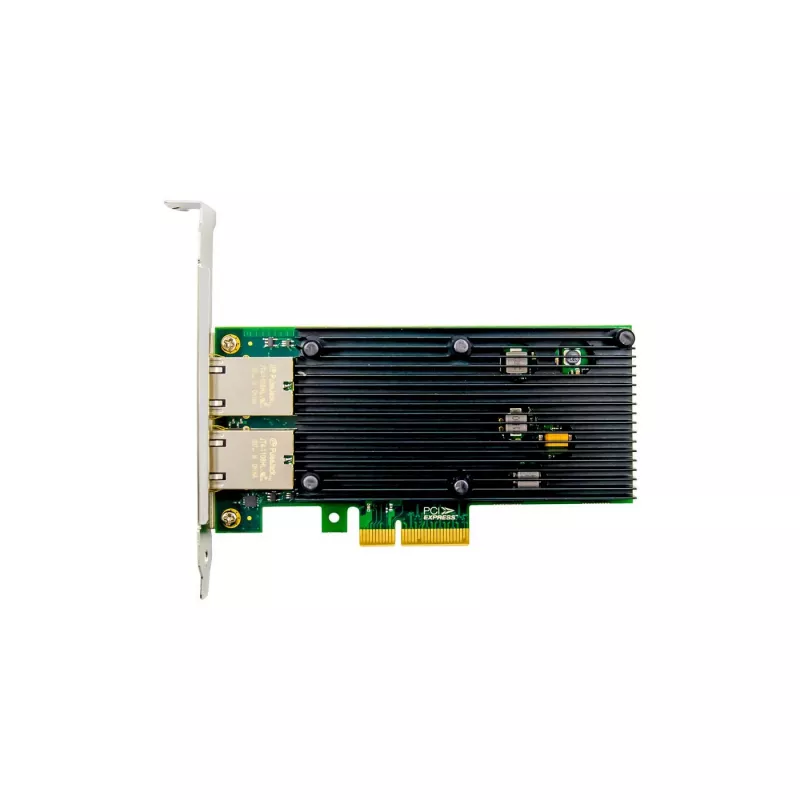

Tinklo plokštė MicroConnect X550-T2 PCIe x4 dviejų prievadų 10GbE

MicroConnect X550-T2 PCIe x4 dviejų prievadų 10GbE yra tinklo sąsajos plokštė, sukurta teikti du 10 Gigabit Ethernet RJ45 ryšius staliniams ar serverių sistemoms. Ji montuojama į PCIe x4 ar didesnį lizdą ir užtikrina aukštą pralaidumą bei mažą delsą laidiniame ryšyje, tinkama virtualizacijos mazgams, saugojimo serveriams, darbo stotims ir didelio pralaidumo duomenų perdavimui. Plokštė palaiko standartinius varinius Ethernet kabelius ir skirta aplinkoms, kurioms reikia didesnio LAN pralaidumo bei patikimų 10GbE jungčių.

Privalumai

Dviejų prievadų dizainas leidžia vienu metu naudoti du nepriklausomus 10GbE ryšius kanalų agregavimui, atsparumui ar atskiriems tinklo segmentams. Naudojant PCIe x4 sąsają, plokštė užtikrina efektyvų duomenų perdavimą į pagrindinį kompiuterį su kompaktišku lizdo užimtumu. Suderinamumas su standartiniais RJ45 variniais tinklais daugelyje diegimų pašalina šviesolaidžio poreikį, leidžiant ekonomiškai atnaujinti į didelę spartą. Plokštė tinka mišrioms aparatinės įrangos aplinkoms ir palaiko įprastas operacines sistemas bei tvarkykles, kad integracija būtų paprasta.

Tinka

• Stalinių ar serverių sistemų atnaujinimui iki 10 Gigabit Ethernet
• Virtualizacijos mazgams ir hiperkonverguotiems mazgams, kuriems reikia didelio įvesties / išvesties našumo
• NAS ir saugojimo serveriams, spartesniems failų perdavimams ir atsarginėms kopijoms
• Tinklo agregavimui, kanalų pertekliui ir serverių grupavimui
• Didelio pralaidumo darbo stotims, skirtoms medijų redagavimui, CAD ir duomenų analizei

Pagrindinės specifikacijos

• Sąsaja: PCI Express x4 (atgal suderinama su x8/x16 lizdais)
• Tinklo prievadai: 2 × 10 Gigabit Ethernet RJ45
• Ryšio greičiai: 10 Gbps vienam prievadui, automatinis derybų režimas su palaikomais greičiais
• Jungties tipas: Standartinis varinis RJ45 Cat6a/Cat7 variniams kabeliams
• Palaikomos funkcijos: Kanalų agregavimas, VLAN žymėjimas, kontrolinių sumų perkėlimas, dideli kadrai
• Formos faktorius: Žemo profilio laikiklis, suderinamas su standartinėmis ir žemo profilio korpusais
• Energijos suvartojimas: Tipinis dviejų 10GbE varinių NIC atveju (priklauso nuo apkrovos)

Kaip naudoti

Sumontuokite MicroConnect X550-T2 į laisvą PCIe x4 ar didesnį lizdą išjungtoje sistemoje, pritvirtinkite laikiklį ir prijunkite standartinius Cat6a/Cat7 kabelius prie RJ45 prievadų. Įjungę maitinimą, įdiekite tinkamas tvarkykles savo operacinei sistemai arba leiskite OS įkelti vietines tvarkykles, jei jos yra. Konfigūruokite tinklo nustatymus per operacinę sistemą ar valdymo programinę įrangą, nustatykite kanalų agregavimą ar VLAN pagal poreikį ir patikrinkite ryšį bei greitį naudodami sistemos tinklo įrankius.

Rekomendacijos

Stabiliam 10 Gbps našumui naudokite Cat6a ar geresnius varinius kabelius ir laikykitės rekomenduojamų kabelių ilgių. Diegiant serveriuose su keliais didelės spartos įrenginiais, užtikrinkite pakankamą oro srautą ir galios rezervą. Taikykite gamintojo rekomenduojamas tvarkykles ir programinės įrangos naujinimus, kad būtų pasiektas geriausias suderinamumas ir našumas virtualizacijos ar saugojimo aplinkose.
