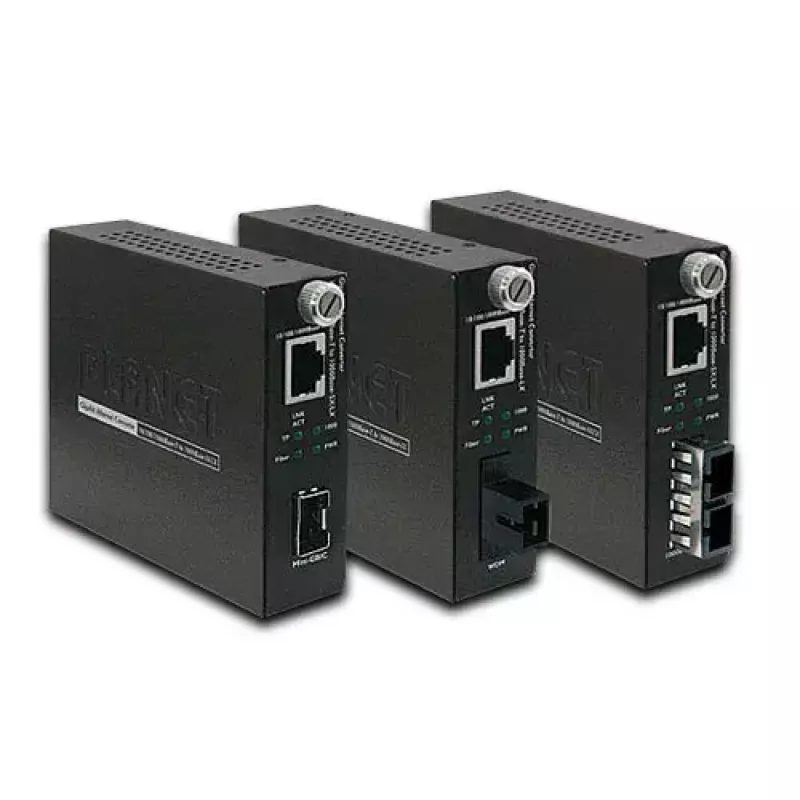

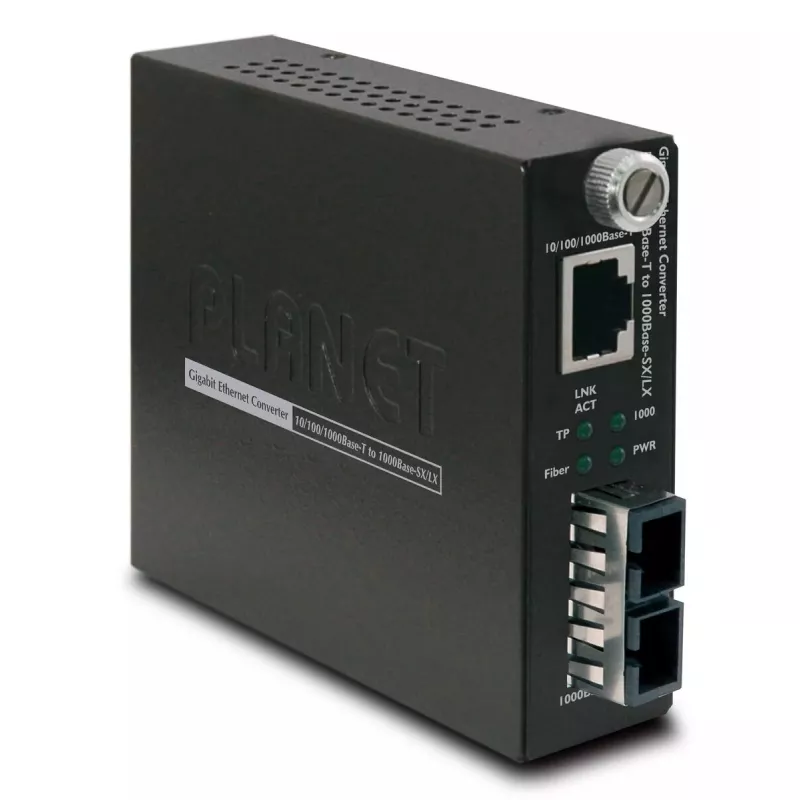

Tinklo medijos keitiklis PLANET GST-802S

PLANET GST-802S yra kompaktiškas tinklo medijos keitiklis, paverčiantis 10/100/1000Base-T į 1000Base-LX ilgo atstumo šviesolaidinėms jungtims. Sukurtas FTTX ir kitoms šviesolaidinėms diegimo aplinkoms, jis palaiko Gigabit Ethernet RJ-45 prievadą ir vienmodį SC šviesolaidinį prievadą (1310 nm), skirtą tinklo ryšiams pratęsti iki 10 000 metrų. Įrenginys maitinamas 5 V nuolatine įtampa ir atitinka FCC A klasės bei CE A klasės standartus.

Privalumai

GST-802S užtikrina stabilų Gigabit našumą per vienmodį šviesolaidį ilgo atstumo ryšiams, tuo pačiu siūlydamas paprastą „prijunk ir naudok“ diegimą. Jis palaiko automatinį MDI/MDI-X TP prievade ir DIP jungikliais konfigūruojamas funkcijas, tokias kaip automatinis derėjimas / priverstinis režimas šviesolaidiniam interfeisui bei Link Loss Carry Forward (LLCF) / Link Loss Return (LLR) ryšio diagnostikai ir aliarmams. Keitiklis gali veikti kaip atskiras įrenginys naudojant nuolatinės srovės adapterį arba kaip įstumiamas modulis PLANET 19 colių valdomoje 16 lizdų važiuoklėje centralizuotam stebėjimui.

Tinka

• Ethernet tinklų pratęsimui vienmodžiu šviesolaidžiu universitetų ar miesto ryšiams
• FTTX diegimams, kuriems reikalingas 1000Base-LX jungiamumas
• Integravimui į valdomas medijos keitiklių važiuokles centralizuotam valdymui
• „Taškas–taškas“ ilgo atstumo jungtims iki 10 000 m

Pagrindinės specifikacijos

• Modelis: PLANET GST-802S (MPN: GST-802S, EAN: 4711213687624)
• Duomenų perdavimo sparta: iki 2000 Mbit/s bendrai
• Ethernet prievadas: 1 × RJ-45, Gigabit (10/100/1000Base-T)
• Šviesolaidinis prievadas: 1 × SC, 1000Base-LX, vienmodis, 1310 nm
• Maksimalus perdavimo atstumas: 10 000 m
• Maitinimo įvestis: 5 V DC
• Gaminio spalva: juoda; Sertifikatai: FCC A klasė, CE A klasė

Kaip naudoti

Prijunkite Ethernet įrenginį prie RJ-45 prievado, o vienmodį šviesolaidinį kabelį – prie SC šviesolaidinio prievado. DIP jungikliu sukonfigūruokite automatinį derėjimą arba priverstinį režimą šviesolaidiniam interfeisui ir pagal poreikį įjunkite arba išjunkite Link Loss Carry Forward (LLCF) / Link Loss Return (LLR). Maitinkite įrenginį pateiktu 5 V DC adapteriu, jei naudojate kaip atskirą įrenginį, arba įstumkite jį į suderinamą PLANET 16 lizdų medijos keitiklių važiuoklę, kad būtų galimas nuotolinis stebėjimas ir valdymas per važiuoklės interfeisus.

Rekomendacijos

Patikimiems ilgo atstumo ryšiams naudokite vienmodį šviesolaidį, pritaikytą 1310 nm bangos ilgiui, ir užtikrinkite tinkamą SC jungčių valymą. Diegiant valdomose aplinkose, GST-802S montuokite į PLANET valdomą važiuoklę, kad būtų galima centralizuotai stebėti būseną ir aliarmus. Naudokite LLCF/LLR funkcijas, kad padėtumėte greitai diagnozuoti ryšio problemas.
