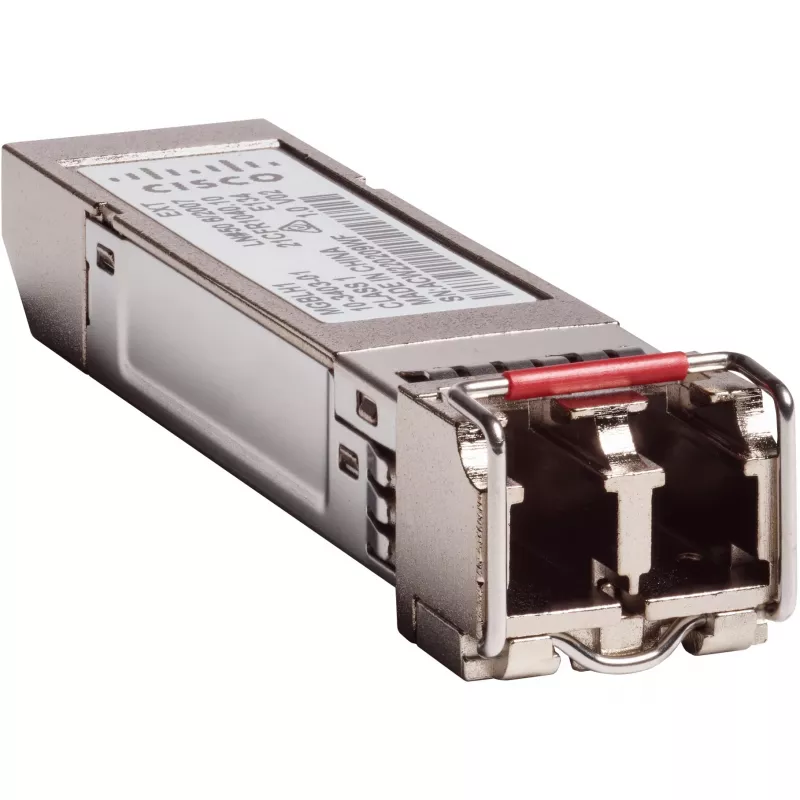

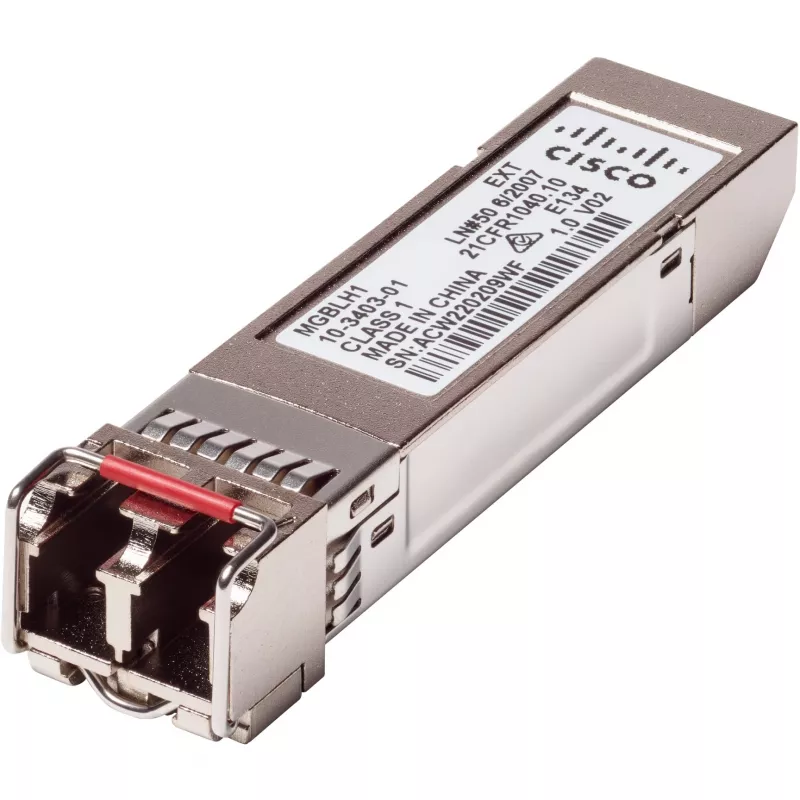

Tinklo medijos keitiklis Cisco Gigabit Ethernet LH Mini-GBIC SFP siųstuvas-imtuvas MGBLH1-EU

Šis Cisco tinklo medijos keitiklis Gigabit Ethernet LH Mini-GBIC SFP siųstuvas-imtuvas (MGBLH1-EU) yra lengvai montuojamas modulis, suteikiantis Gigabit šviesolaidinį ryšį suderinamiems komutatoriams ir medijos keitikliams. Modulis naudoja 1310 nm bangos ilgį ir palaiko daugiamodes bei vienmodes šviesolaidines jungtis, leidžiančias pasiekti nuo šimtų metrų iki 40 kilometrų nuotolį, priklausomai nuo naudojamo šviesolaidžio tipo.

Privalumai

SFP formos faktorius suteikia kompaktišką, karštojo keitimo sprendimą komutatorių prievadams atnaujinti į Gigabit šviesolaidinį ryšį. Veikdamas 1310 nm bangos ilgiu, modulis yra suderinamas tiek su daugiamodžiu, tiek su vienmodžiu šviesolaidžiu ir gali pasiekti ilgo nuotolio jungtis iki 40 km vienmodžiu šviesolaidžiu. Jis yra suderinamas su įrenginiais, priimančiais standartinius mini-GBIC/SFP siųstuvus-imtuvus, ir jį paprasta sumontuoti be specialių įrankių.

Tinka

• Dviejų komutatorių sujungimui trumpais ar ilgais atstumais šviesolaidžiu
• Tinklo segmentų išplėtimui tarp pastatų ar aukštų
• SFP prievadų pakeitimui ar papildymui suderinamoje Cisco įrangoje ir kituose SFP palaikančiuose komutatoriuose

Pagrindinės specifikacijos

• Gamintojas: Cisco
• Modelis / MPN: MGBLH1-EU
• Formos faktorius: Mini-GBIC (SFP)
• Bangos ilgis: 1310 nm
• Palaikomi šviesolaidžių tipai ir nuotoliai: 62,5/125 µm MMF iki 500 m; 50/125 µm MMF iki 2 000 m; 9/125 µm SMF iki 40 km
• Maksimalus perdavimo atstumas: 40 000 m (40 km)
• Sąsaja: SFP optinė

Kaip naudoti

Išjunkite maitinimą arba atlikite karštojo keitimo procedūrą, jei jūsų komutatorius ar medijos keitiklis tai palaiko. Įkiškite Mini-GBIC (SFP) siųstuvą-imtuvą į laisvą SFP lizdą, kol spragtelės. Prijunkite tinkamą šviesolaidinį laidą (atitinkantį šerdies dydį ir jungties tipą) ir uždėkite apsauginius dangtelius. Sukonfigūruokite komutatoriaus prievadą pagal poreikį (greičio/dvikryptiškumo ir VLAN nustatymus) ir patikrinkite ryšio būseną įrenginyje.

Rekomendacijos

Naudokite šviesolaidinius laidus ir jungtis, atitinkančias modulio šviesolaidžio tipą (daugiamodį ar vienmodį), ir laikykitės atstumo rekomendacijų: 62,5/125 µm MMF iki 500 m, 50/125 µm MMF iki 2 000 m, o 9/125 µm SMF iki 40 km. Laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių dirbdami su siųstuvu-imtuvu ir laikykite optinius prievadus uždengtus, kai jie neprijungti.
