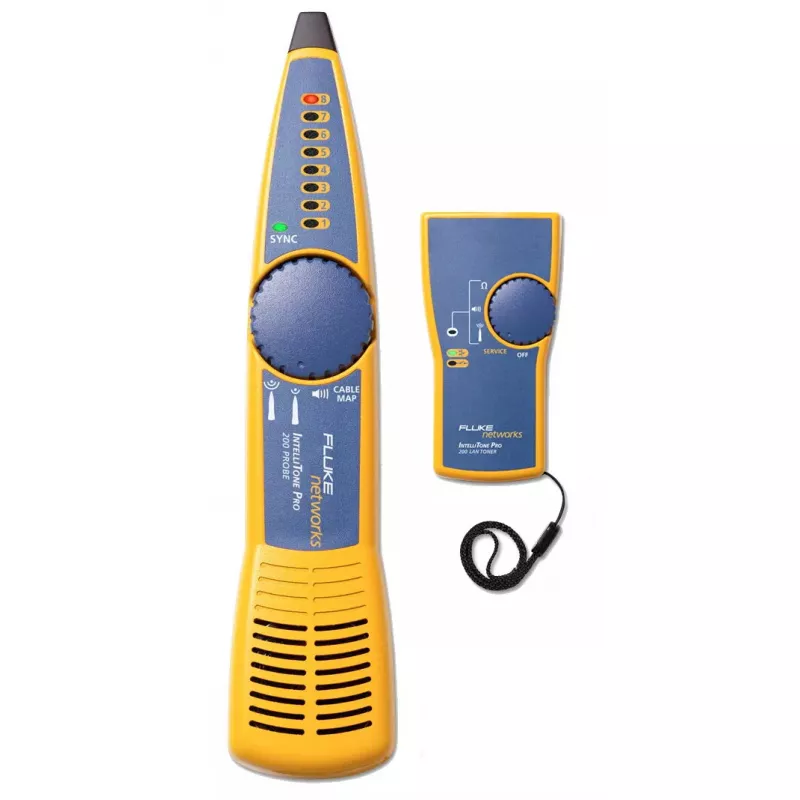

Tinklo kabelių testeris Fluke MT-8200-60-KIT

„Fluke MT-8200-60-KIT“ tinklo kabelių testeris sujungia skaitmeninio ir analoginio tonavimo technologijas, kad būtų galima atsekti ir rasti varinius kabelius aktyviuose ir neaktyviuose tinkluose. Jis naudoja „IntelliTone“ skaitmeninį tonavimą kabeliams rasti net tada, kai jie prijungti prie komutatorių, ir patikrinti vientisumą bei laidų gedimus, o „SmartTone“ analoginis tonavimas skirtas atskiroms laidų poroms izoliuoti ir balso, garso bei vaizdo kabeliams atsekti.

Privalumai

Testeris užtikrina dviejų režimų tonavimą (skaitmeninį ir analoginį) viename rinkinyje, leidžiantį tiksliai identifikuoti kabelius pataisų skyduose, komutatoriuose, gnybtų blokuose ir kabelių pluoštuose. Skaitmeninis režimas atmeta triukšmą ir klaidingus signalus aktyviuose tinkluose ir turi integruotą „CableMap“ funkciją, skirtą vientisumui patvirtinti ir aptikti trūkius, trumpuosius jungimus bei sukeistas poras. Analoginis „SmartTone“ patikimai izoliuoja atskiras poras keisdamas tono ritmą, kai pora trumpai sujungiama, tai naudinga balso lygio ir žemo dažnio kabeliams.

Tinka

• Ethernet (Cat5e/Cat6/Cat6a) kabelių diegimui ir identifikavimui aktyviuose tinkluose
• Balso, garso, bendraašių ir apsaugos/saugos laidų atsekimui ir izoliavimui
• Terminuotų kabelių radimui pataisų skyduose, komutatoriuose arba paslėptų pluoštuose
• Kiekvieno kontakto laidų patikrai (TIA-568) ir trūkių, trumpųjų jungimų bei sukeistų porų diagnostikai

Pagrindinės specifikacijos

• Prekės ženklas: FLUKE
• Modelis / MPN: MT-8200-60-KIT
• EAN: 0754082127444
• Tonavimo režimai: „IntelliTone“ skaitmeninis ir „SmartTone“ analoginis
• Palaikomi kabelių tipai: vytos poros duomenų (Cat3–Cat6a), bendraašiai, balso, apsaugos/saugos, garsiakalbių laidai
• „CableMap“ funkcija: kiekvieno kontakto patikra ir gedimų aptikimas (trūkiai, trumpieji jungimai, sukeistos poros)
• Veikia aktyviuose tinkluose ir atjungtuose kabeliuose

Kaip naudoti

Prijunkite tonerį prie tikrinamo kabelio arba lizdo ir pasirinkite skaitmeninį arba analoginį režimą, atsižvelgdami į kabelio tipą ir aplinką. Naudokite „IntelliTone“ skaitmeninį režimą aukštos klasės Ethernet kabeliams ir aktyviems tinklo prievadams; zondas garsu ir vaizdu identifikuos teisingą kabelį ir gali būti prijungtas prie pataisų skydų arba sieninių lizdų, kad būtų paleistas „CableMap“ testas. Naudokite „SmartTone“ analoginį režimą balso lygio, bendraašiams ir žemo dažnio laidams, trumpai sujungdami tikrinamą porą, kad identifikavimas būtų patvirtintas tono pasikeitimu. Interpretuokite šviesos diodų indikacijas ir garsinius tonus, kad rastumėte kabelius ir aptiktumėte gedimus.

Rekomendacijos

Teikite pirmenybę skaitmeniniam („IntelliTone“) režimui, kai atsekate Cat5e/Cat6/Cat6a aktyviuose tinkluose arba didelių trikdžių zonose. Naudokite „SmartTone“ analoginį režimą žemo dažnio kabeliams (Cat3, bendraašiams, garsiakalbių, apsaugos) ir kai reikia atskiros poros izoliacijos. Visada patikrinkite jungtis naudodami „CableMap“ funkciją prieš galutinį terminuotą sujungimą ir laikykitės vietinių saugos procedūrų dirbdami su įtampa turinčia įranga.
