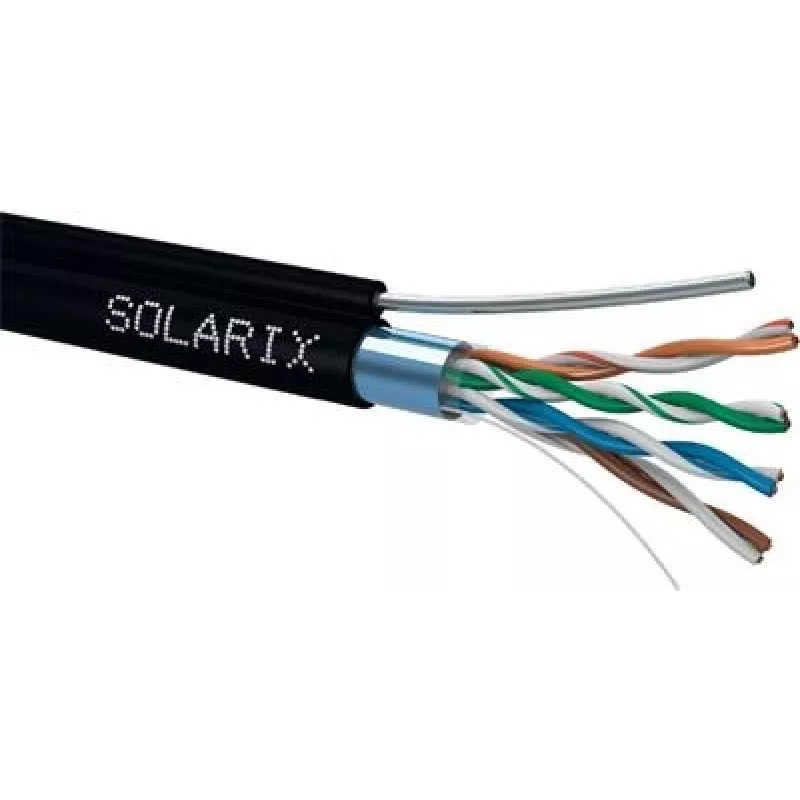

Tinklo kabelis Solarix SXKD-5E-FTP-PE-SAM RJ45 CAT5E 305 m juodas

Solarix SXKD-5E-FTP-PE-SAM yra lauko savilaikis ekranuotas CAT5E montažinis kabelis su UV spinduliams atspariu polietileno (PE) apvalkalu, tiekiamas ant 305 m medinės ritės. Jame yra vidinis plieninis nešantysis lynas atskiroje izoliacijoje, leidžiantis kabelį montuoti kaip savilaikį, išlaikant iki 70 m tarpatramius. Kabelis skirtas lauko diegimui ten, kur PVC ar LSOH apvalkalai neužtikrina pakankamos aplinkos apsaugos, ir yra suderinamas su struktūrizuotomis kabelinėmis sistemomis, atitinkančiomis tarptautinius 5E kategorijos standartus.

Privalumai

Kabelis sujungia FTP ekranavimą aplink visas keturias poras su tvirtu PE išoriniu apvalkalu, kad būtų geriau apsaugotas nuo išorinių trikdžių ir oro sąlygų. Integruotas plieninis nešantysis lynas leidžia savilaikį tiesimą, sumažinant papildomos infrastruktūros poreikį. Žymėjimai kas 1 m ir ant medinės ritės atspausdinta informacija (įskaitant brūkšninį kodą, partijos numerį ir NVP duomenis per QR kodą) supaprastina montavimą ir atsargų valdymą.

Tinkama

• Lauko horizontalioms duomenų trasoms, kai reikalinga aplinkos apsauga
• Savilaikiams oriniams įrenginiams iki 70 m tarpatramio
• Struktūrizuotų kabelinių sistemų magistralėms ir jungtims, palaikančioms iki Gigabit Ethernet (1000Base-T)

Pagrindinės specifikacijos

• Kategorija: CAT5E
• Ekranavimas: FTP (folija aplink visas 4 poras)
• Pralaidumas: 100 MHz
• Maksimalus palaikomas protokolas: 1000Base-T
• Laidininkas: vientisas varis, 0,505 mm (AWG 24)
• Izoliacija: polietilenas (PE) 1,0 mm
• Apvalkalas: UV spinduliams atsparus PE, spalva: juoda
• Išorinis skersmuo: 6,4 mm + 2,6 mm (plieninis nešantysis lynas)
• Svoris: 56 kg/km
• NVP: 68 %
• Sklidimo vėlinimas: 535 ns/100 m
• Vėlinimo nuokrypis: 20 ns/100 m
• Laikymo temperatūra: nuo -20 °C iki 70 °C
• Darbo temperatūra: nuo -20 °C iki 70 °C
• Montavimo temperatūra: nuo 0 °C iki 50 °C
• Ilgis vienoje ritėje: 305 m

Kaip naudoti

Suplanuokite trasą, užtikrindami, kad tarpatramiai neviršytų nurodyto 70 m savilaikiam montavimui. Pritvirtinkite galinius taškus ir atramas, tinkamas oriniams lauko tiesimams, tada išvyniokite kabelį nuo medinės ritės, palaikydami įtempimą, kad išvengtumėte kilpų. Užbaigkite kabelį naudodami standartines RJ45 jungtis arba keystone lizdus, suderinamus su FTP ekranuotu kabeliu, ir užtikrinkite tinkamą folijos ekrano bei plieninio nešančiojo lyno įžeminimą, kur reikia. Laikykitės vietinių taisyklių dėl lauko kabelių tiesimo ir sujungimo.

Rekomendacijos

Laikykite kabelį ant Originalios medinės ritės sausoje vietoje ir prieš montavimą saugokite nuo tiesioginių saulės spindulių. Montavimo metu venkite staigių lenkimų ir mechaninių pažeidimų; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio. Užtikrinkite, kad ekranas ir nešantysis lynas būtų tinkamai įžeminti, kad išlaikytumėte našumą ir sumažintumėte trikdžių riziką.
