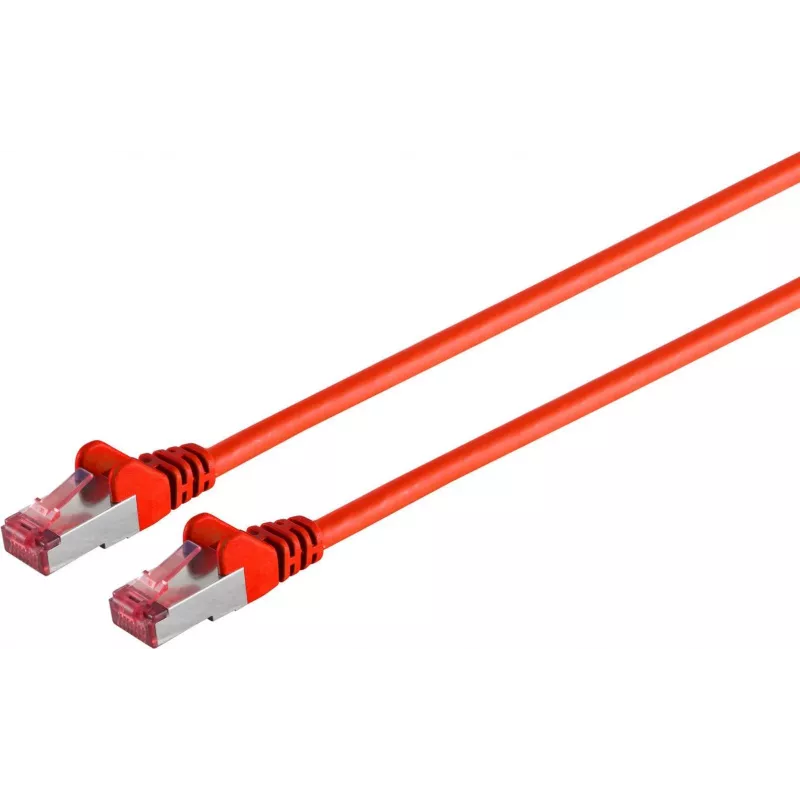

Tinklo kabelis ShiverPeaks 75726-AR CAT 6A S/FTP PIMF, didelės spartos 10GbE struktūrinio kabeliavimo sistemoms

ShiverPeaks 75726-AR CAT 6A S/FTP PIMF kabelis yra aukštos kokybės tinklo kabelis, sukurtas struktūrinio kabeliavimo įrenginiams, kuriems reikalingas patikimas 10GbE veikimas. Konstrukcijoje naudojamos atskirai folija ekranuotos vytos poros ir bendras pintas ekranas, siekiant apriboti pašalinių signalų kryžminius trikdžius ir elektromagnetinius trukdžius. Sukurtas nuolatinėms jungtims ir horizontaliajam kabeliavimui, šis halogenų neturintis kabelis tinkamas naudoti duomenų centruose, įmonių LAN tinkluose ir magistraliniuose ryšiuose, kur būtinas pastovus didelis pralaidumas ir signalo vientisumas.

Privalumai

S/FTP PIMF konstrukcija užtikrina stiprią apsaugą nuo artimojo ir tolimojo galo kryžminių trikdžių, išlaikant kontroliuojamą impedansą stabiliam 10GbE perdavimui. Bendras pintas ekranas pagerina atsparumą išoriniams elektromagnetiniams šaltiniams ir palaiko ilgus horizontalaus kabeliavimo atstumus. Halogenų neturinčios medžiagos sumažina dūmų ir ėsdinančių dujų emisiją gaisro atveju, o kabelis atitinka pripažintus CAT 6A struktūrinio kabeliavimo veikimo standartus, užtikrindamas suderinamumą su didelės spartos tinklo įranga.

Tinka

• 10 Gigabit Ethernet LAN tinklams ir magistralinėms jungtims
• Duomenų centrų pataisymui ir horizontaliajam kabeliavimui
• Biuro tinklų diegimui ir struktūrinio kabeliavimo sistemoms
• Aplinkoms, kuriose reikia sumažinti elektromagnetinius trukdžius

Pagrindinės specifikacijos

• Kategorija: Cat 6A (10GbE veikimas)
• Ekranavimas: S/FTP — bendras pintas ekranas ir atskirai folija ekranuotos poros (PIMF)
• Laidininko tipas: vytos poros, skirtos subalansuotam perdavimui
• Atitiktis: sukurta atitikti CAT 6A struktūrinio kabeliavimo veikimo parametrus
• Apvalkalas: išorinė halogenų neturinčio apvalkalo danga, sumažinanti dūmų ir ėsdinančių emisijų kiekį
• Ilgis: 20,0 m (spalva: raudona — skirta matomam identifikavimui įrenginiuose)

Kaip naudoti

Įdiekite kabelį kaip struktūrinio kabeliavimo sistemos dalį tarp pataisymo skydelių, komutatorių ir lizdų. Užbaikite kiekvieną galą naudodami suderinamas CAT 6A jungtis arba keystone lizdus, vadovaudamiesi gamintojo instrukcijomis, kad išsaugotumėte ekranavimo vientisumą; užtikrinkite, kad pintas ekranas ir folijos ekranai būtų tinkamai prijungti prie įžeminimo taškų, siekiant išlaikyti EMI apsaugą. Nutieskite kabelį vengdami didelės galios elektros linijų ir aštrių lenkimų; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio ir atramų intervalų, kad išvengtumėte mechaninio įtempimo, galinčio paveikti perdavimo kokybę.

Rekomendacijos

Norėdami geriausių rezultatų, naudokite šį CAT 6A S/FTP PIMF kabelį horizontaliesiems ruožams iki standartinių kanalų ilgių ir įrenginiuose, kur svarbu sumažinti EMI. Derinkite su CAT 6A klasės jungtimis ir bandymo įranga, kad patikrintumėte kanalo veikimą po įdiegimo. Užbaigiant ekranuotą kabelį, užtikrinkite tinkamą įžeminimą ir bendro bei porų ekranų vientisumą, kad pasiektumėte numatytą kryžminių trikdžių ir trukdžių sumažinimą.
