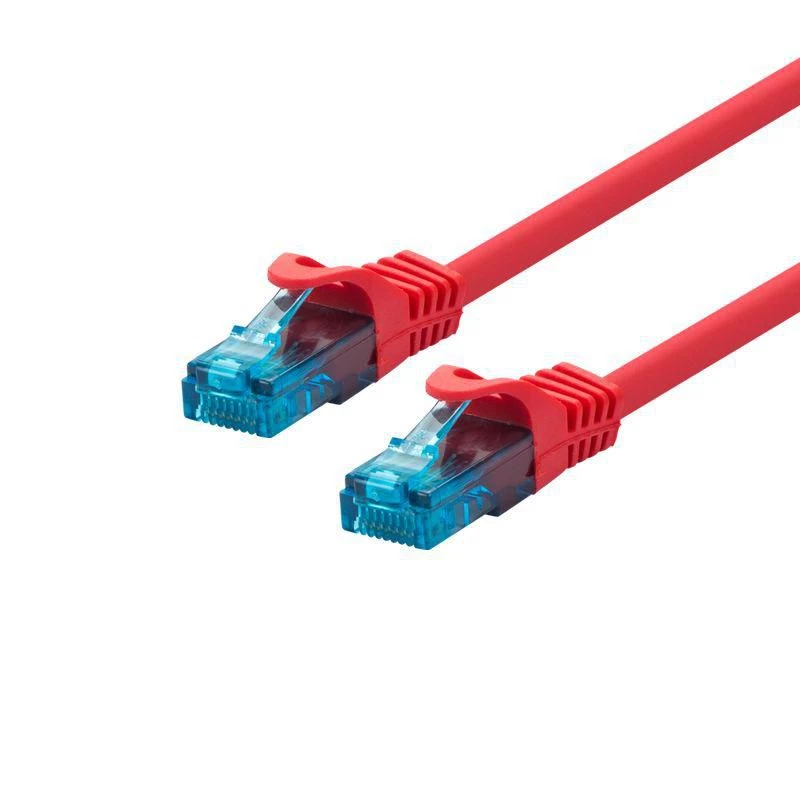

Tinklo kabelis LOGON UTP Cat.5e Raudonas 30 m — RJ-45 į RJ-45, Cat5e

LOGON UTP Cat.5e Raudonas 30 m yra gamykloje užbaigtas tinklo komutacinis kabelis, skirtas Ethernet instaliacijoms, kurioms reikalingas Cat5e našumas. Kabelis yra neekranuotos vytos poros (UTP) konstrukcijos su keturiomis vytomis poromis ir 26 AWG laidininkais, abiejuose galuose užbaigtais RJ-45 kištukais ir su apsauginiais gaubteliais, užtikrinančiais apsaugą nuo sulenkimo ir tempimo sumažinimą. Jo 30 metrų ilgis ir raudonas apvalkalas tinka matomiems kabelių vedimams, pataisos panelėms ir jungiklių, maršruto parinktuvų ar kitų tinklo įrenginių sujungimui namų ir biuro aplinkoje, kur reikalingos stabilios 100/1000 Mbps jungtys.

Privalumai

Kabelis naudoja 4 x 2 AWG 26/7 vytas poras su vardine 100 Ω varža, užtikrindamas nuoseklų signalo perdavimą Cat5e klasės tinklams. Gamykloje užbaigti RJ-45 kištukai ir formuoti gaubteliai su tempimo sumažinimu sumažina instaliacijos laiką ir apsaugo jungtį nuo mechaninio poveikio. Vienspalvis raudonas apvalkalas supaprastina kabelio identifikavimą aplinkoje su keliais kabeliais, o 30 m ilgis sumažina papildomų sujungiklių ar prailginimo taškų poreikį.

Tinka

• LAN pataisoms tarp jungiklių, maršruto parinktuvų ir pataisos panelių
• Nuolatiniams ar laikiniems Ethernet vedimams biuruose ir namuose
• Tinklo įrenginių, kuriems reikia 100/1000 Mbps jungčių, sujungimui
• Matomiems kabelių vedimams, kur spalvinis kodavimas padeda identifikuoti

Pagrindinės specifikacijos

• Kategorija: Cat5e
• Ilgis: 30 m
• Laidininkas: 26 AWG, 7 gijų vienam laidininkui
• Poros: 4 vytos poros, UTP (neekranuota)
• Charakteristinė varža: 100 Ω
• Jungtys: RJ-45 kištukas į RJ-45 kištuką
• Apvalkalo spalva: Raudona
• Jungties apsauga: Formuotas gaubtelis su apsauga nuo sulenkimo ir tempimo sumažinimu

Kaip naudoti

Nutieskite LOGON Cat5e kabelį numatytu keliu, vengdami aštrių posūkių ir stiprių elektromagnetinių trukdžių šaltinių. Įkiškite RJ-45 kištukus į atitinkamus jungiklių, maršruto parinktuvų ar tinklo įrenginių Ethernet prievadus, kol užsifiksuos skląstis. Naudokite spalvotą apvalkalą, kad išlaikytumėte aiškų kabelio identifikavimą abiejuose galuose. Nuolatinėms instaliacijoms pritvirtinkite kabelį tinkamais spaustukais ar raiščiais, nespaudžiant apvalkalo ir nelenkiant jo daugiau nei leidžia minimalus lenkimo spindulys.

Rekomendacijos

Siekiant patikimo veikimo, venkite tiesti kabelį lygiagrečiai su aukštos įtampos elektros linijomis ir išlaikykite atstumą nuo didelių elektros įrenginių. Po instaliacijos patikrinkite kiekvieną jungtį tinkamais tinklo testeriais, kad patikrintumėte vientisumą ir signalo kokybę. Naudokite raudoną spalvinį kodavimą, kad pažymėtumėte konkrečias grandines ar įrenginių grupes kelių kabelių sąrankose, ir pakeiskite kabelius, turinčius matomų apvalkalo ar jungčių pažeidimų.
