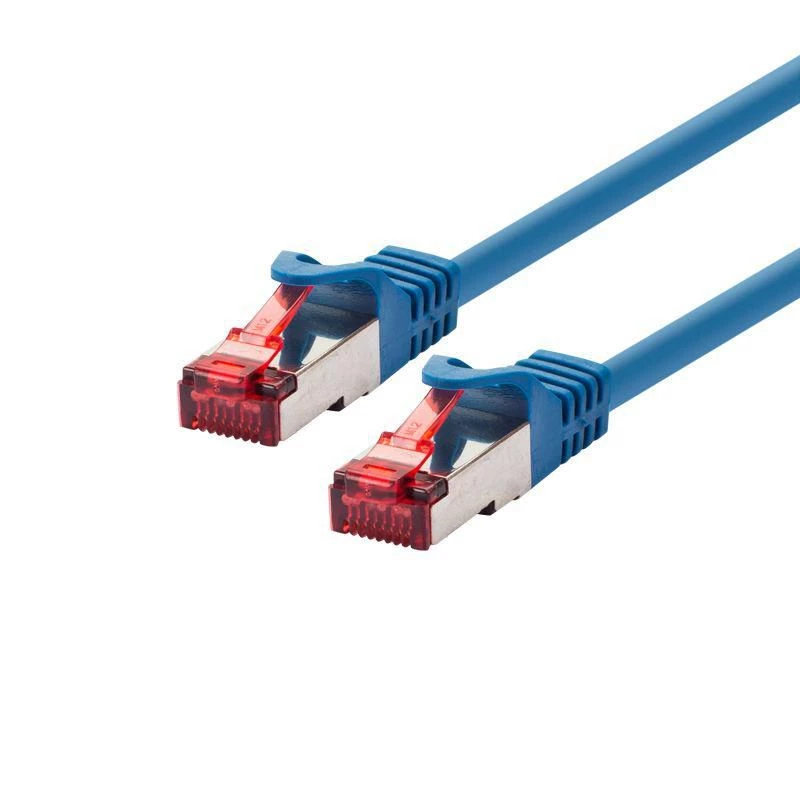

Tinklo kabelis LOGON Cat6 SSTP/PIMF, 5 m, RJ-45 prie RJ-45, mėlynas

LOGON Cat6 SSTP/PIMF tinklo kabelis, 5 m ilgio, su ekranuotomis RJ-45 jungtimis abiejuose galuose, skirtas patikimam gigabitinio eterneto ryšiui namų ir biuro aplinkoje. Kabelis atitinka Cat6 veikimo charakteristikas ir palaiko dažnius iki 250 MHz. Jo porinis folijos ir pilnas pynės ekranavimas (SSTP/PIMF) sumažina elektromagnetinius trukdžius ir persiklausymą, o mėlynas apvalkalas palengvina fizinį atpažinimą struktūrinio kabeliavimo įrenginiuose.

Privalumai

SSTP/PIMF ekranavimas užtikrina geresnę apsaugą nuo išorinių trukdžių, palyginti su neekranuotais kabeliais, pagerindamas signalo vientisumą didelės spartos duomenų perdavimui. 4 susuktos poros (26 AWG, 7 gijos laidininke) ir 100 omų būdingoji varža užtikrina stabilų perdavimą Gigabit Ethernet ir panašioms programoms. Ekranuotos RJ-45 jungtys ir formuotos apsaugos su lenkimo apsauga ir įtempimo sumažinimu padidina jungčių patvarumą ir sumažina susidėvėjimą prijungimo vietose. Kabelis yra sertifikuotas pagal Cat6 kanalo ryšio standartus, užtikrinant nuspėjamą veikimą trumpuose ir vidutiniuose atstumuose.

Tinka

• Maršrutizatoriams, komutatoriams ir kompiuteriams prijungti laidiniuose LAN tinkluose
• Struktūriniam biuro ir duomenų patalpų komutavimui
• Aplinkai, kurioje yra vidutinių elektromagnetinių trukdžių ir pageidaujamas ekranuotas kabeliavimas
• Namų tinklams, kuriems reikalingas gigabitinis ryšys tarp medijos įrenginių

Pagrindinės specifikacijos

• Ilgis: 5 m
• Kabelio standartas: Cat6
• Ekranavimas: Porinis folijos ir pilnas pynės (SSTP/PIMF)
• Dažnių diapazonas: iki 250 MHz
• Laidininkas: 4 x 2, AWG 26/7, susuktos poros
• Varža: 100 omų
• Jungtys: Ekranuotos RJ-45 į RJ-45 (kištukas į kištuką)
• Apsauga: Formuota su lenkimo apsauga ir įtempimo sumažinimu
• Sertifikavimas: Cat6 kanalo ryšio sertifikuotas

Kaip naudoti

Kiekvieną ekranuotą RJ-45 jungtį įkiškite į jungiamų įrenginių tinklo prievadus, laikydamiesi tiesioginės (1:1) sujungimo schemos. Įsitikinkite, kad jungčių ekranai liečia įžemintus metalinius lizdus arba ekranuotus komutavimo skydus, kai naudojami ekranuotuose įrenginiuose, kad būtų išlaikytas SSTP/PIMF apsaugos efektyvumas. Venkite staigių lenkimų šalia jungčių ir neviršykite minimalaus kabelio lenkimo spindulio, kad išlaikytumėte veikimą. Geriausiems rezultatams pasiekti, kabelio trasas laikykite rekomenduojamo ilgio eternetui ir venkite tiesimo lygiagrečiai su aukštos įtampos elektros linijomis.

Rekomendacijos

Naudokite šį kabelį trumpoms ar vidutinėms trasoms, kur reikalingas sumažintas EMI ir stabilus gigabitinis pralaidumas. Ekranuotame struktūriniame kabeliavime patikrinkite, ar visi komponentai (jungtys, skydai, įrenginiai) tinkamai įžeminti, kad būtų išnaudota kabelio SSTP/PIMF ekranavimo nauda. Pažymėkite abu galus, kad būtų lengviau atpažinti komutavimo skyduose ir tinklo spintose.
