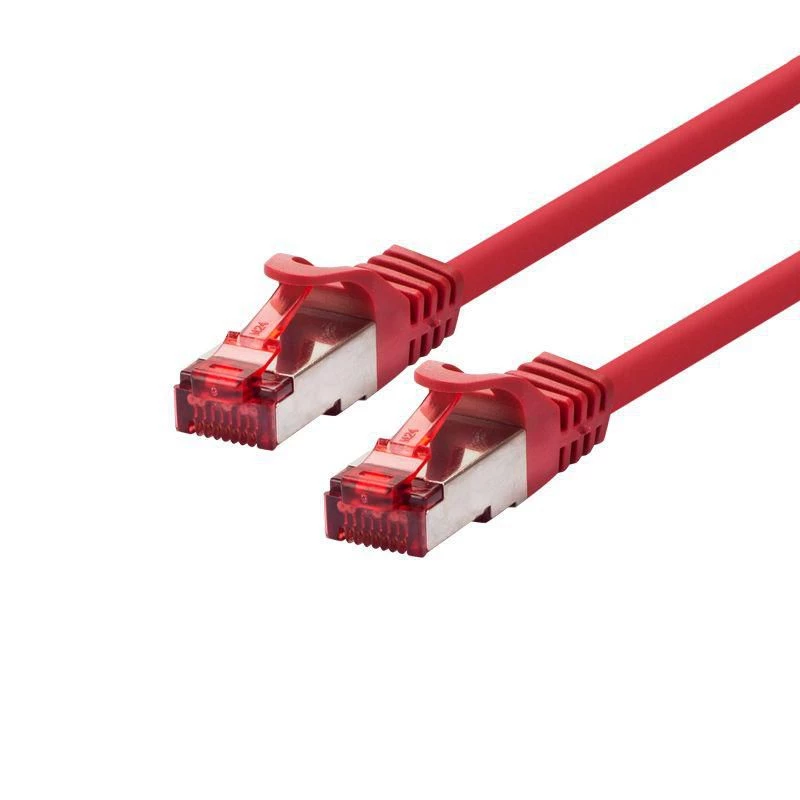

Tinklo kabelis LOGON Cat6 SSTP/PIMF 20 m, RJ-45 – RJ-45, raudonas

LOGON Cat6 SSTP/PIMF tinklo kabelis, 20 m, abiejuose galuose užbaigtas ekranuotomis RJ-45 jungtimis, užtikrina patikimą fizinį laidinių eterneto tinklų ryšį. Sukurtas pagal Cat6 specifikaciją su porų metalo folijos (PIMF) ir bendru pintu ekranu (SSTP), šis kabelis skirtas aplinkai, kurioje reikalinga geresnė apsauga nuo elektromagnetinių trukdžių (EMI) ir patikimas didelės spartos duomenų perdavimas. Raudonas apvalkalas palengvina kabelio atpažinimą ir sekimą skirstomuosiuose skyduose ir kabelių trasose.

Privalumai

SSTP/PIMF konstrukcija sujungia foliją aplink kiekvieną vytą porą su visu pintu ekranu, mažindama kryžminius ir išorinius trukdžius, kad signalai būtų stabilesni. Kabelio dažnis iki 250 MHz, jame naudojamos 4 x 2 AWG 26/7 vytos poros, vardinė varža 100 omų, palaikomas tipinis Gigabit Ethernet ir kitos Cat6 programos. Ekranuotos RJ-45 jungtys ir apsauginiai gaubteliai su apsauga nuo užlenkimo ir tempimo sumažina mechaninius pažeidimus ir jungčių gedimo riziką montavimo bei priežiūros metu.

Tinka

• Komutatoriams, maršrutizatoriams ir skirstomiesiems skydams biuruose bei serverių patalpose jungti
• Pataisymams ir tinklo įrenginių prijungimui struktūrizuotose kabelių sistemose
• Namų tinklams, kur pageidaujama geresnės EMI apsaugos
• Aplinkai su vidutinio lygio elektromagnetiniu triukšmu, kur pirmenybė teikiama ekranuotiems kabeliams

Pagrindinės specifikacijos

• Kabelio kategorija: Cat6
• Ekranavimas: porų metalo folija (PIMF) su bendru pintu ekranu (SSTP)
• Ilgis: 20 m
• Dažnis: 250 MHz
• Laidininkas: 4 poros, 26 AWG vytos (26/7)
• Būdingoji varža: 100 omų
• Jungtys: ekranuotos RJ-45 kištukinės abiejuose galuose
• Apsauginis gaubtelis: integruota apsauga nuo užlenkimo ir tempimo
• Sujungimas: 1:1 (tiesioginis)

Kaip naudoti

Šį LOGON Cat6 SSTP/PIMP pataisų kabelį naudokite tinklo įrangai prijungti, įkišdami ekranuotas RJ-45 jungtis į atitinkamus ekranuotus komutatorių, maršrutizatorių ar skirstomųjų skydų prievadus. Įsitikinkite, kad abu galai visiškai įkišti ir jungčių fiksatoriai užsifiksavo. Kad ekranavimas veiktų geriausiai, junkite prie įrenginių ar skydų, kurie turi tinkamą įžeminimo jungtį kabelio ekranui. Tieskite kabelį vengdami staigių lenkimų; integruotas apsauginis gaubtelis ir tempimo sumažinimas sumažina įtampą ties jungtimi, tačiau neatstoja rūpestingo kabelių tvarkymo.

Rekomendacijos

Kad veikimas būtų optimalus, išlaikykite lenkimo spindulį, didesnį nei keturi kabelio skersmenys, venkite tiesti kabelį lygiagrečiai su aukštos įtampos elektros linijomis, o galus junkite į ekranuotus RJ-45 prievadus ar įžemintus skirstomuosius skydus, kad būtų išsaugotas SSTP/PIMF ekranavimo efektyvumas. Patikrinkite Cat6 kanalo atitiktį, kai naudojama sertifikuotose kanalų jungtyse.
