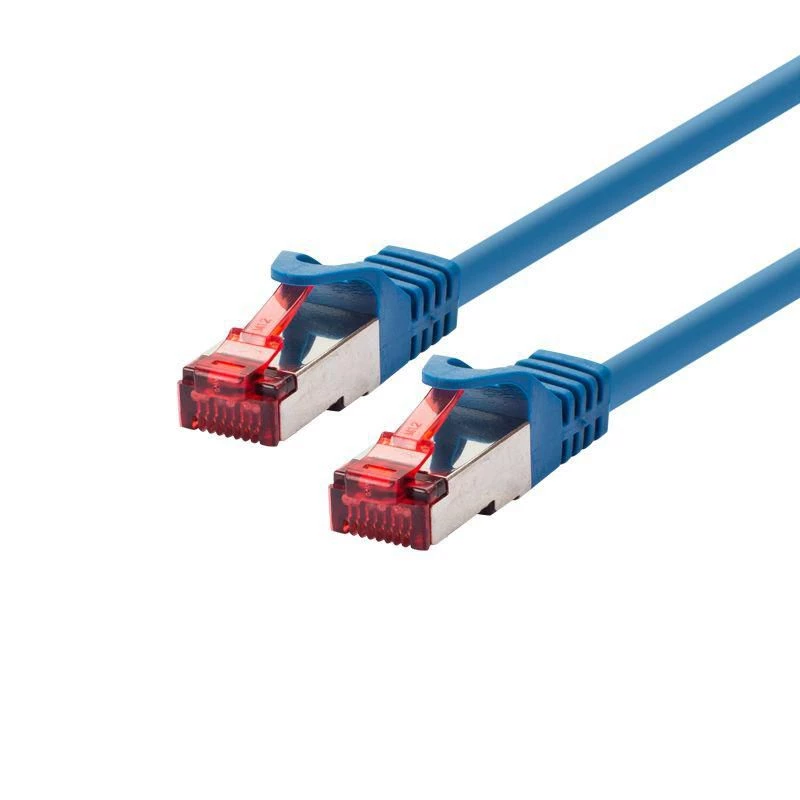

Tinklo kabelis LOGON Cat6 SSTP/PIMF 15 m RJ-45 į RJ-45 Mėlynas

LOGON Cat6 SSTP/PIMF 15 m RJ-45 į RJ-45 Mėlynas yra ekranuotas Ethernet pataisymo kabelis, sukurtas gigabitinio tinklo jungtims. Kabelis sujungia folijos ir visiško pynimo ekranavimą (PIMF) aplink keturias 26/7 suvytas vytos poros gyslas, kad sumažintų elektromagnetinius trukdžius ir išlaikytų signalo vientisumą 15 metrų ilgyje. Abiejuose galuose užbaigtas ekranuotomis RJ-45 kištukinėmis jungtimis ir su įvorėmis, turinčiomis apsaugą nuo persilenkimo ir įtempimo mažinimą, šis mėlynas kabelis tinkamas struktūrizuotam kabeliavimui, pataisymui tarp komutatorių, maršrutizatorių ir sieninių lizdų biuro ir namų aplinkoje.

Privalumai

SSTP/PIMF konstrukcija užtikrina geresnę apsaugą nuo perklausų ir išorinių trukdžių, palyginti su neekranuotomis alternatyvomis, palaiko stabilų duomenų perdavimą iki 250 MHz ir atitinka Cat6 našumą gigabitiniam Ethernet. Ekranuotos RJ-45 jungtys ir 1:1 laidų sujungimas užtikrina patikimą kontaktą ir suderinamumą su ekranuota tinklo įranga. Lanksti suvyta gysla (AWG 26/7) suteikia geresnes lenkimo savybes įrengimams, kai kabelis tiesiamas per stelažus, kanalus ar už baldų. Mėlynas apvalkalas leidžia greitai vizualiai identifikuoti kabelių pluoštuose.

Tinka

• Laidinėms LAN jungtims gigabitiniam Ethernet
• Pataisymo kabeliavimui tarp tinklo komutatorių, maršrutizatorių ir pataisymo skydų
• Biuro ir namų tinklo įrengimams, kuriems reikalinga EMI apsauga
• Jungtims prie ekranuotų sieninių lizdų ir tinklo įrenginių

Pagrindinės specifikacijos

• Ilgis: 15 m
• Kabelio kategorija: Cat6
• Ekranavimas: SSTP / PIMF (folija + visiškas pynimas)
• Laidininkas: 4 x 2 AWG 26/7 suvytos vytos poros
• Varža: 100 omų
• Dažnio nominalas: iki 250 MHz
• Jungtys: 2 x ekranuotos RJ-45 kištukinės
• Laidų sujungimas: 1:1 (tiesioginis)
• Apvalkalo spalva: mėlyna
• Įvorė: integruota apsauga nuo persilenkimo ir įtempimo mažinimas
• Sertifikatas: 3P Cat.6 kanalo jungties sertifikuota

Kaip naudoti

Prijunkite vieną ekranuotą RJ-45 kištuką prie tinklo įrenginio arba komutatoriaus, o kitą kištuką – prie atitinkamo prievado kompiuteryje, maršrutizatoriuje arba sieniniame lizde. Įsitikinkite, kad jungčių ekranai liečiasi su įrenginio korpusu arba ekranuotu lizdu, kad būtų išlaikyta kabelio EMI apsauga. Venkite aštrių lenkimų šalia įvorių ir neviršykite minimalaus lenkimo spindulio, nurodyto standartinėse įrengimo praktikose. Stacionariems įrengimams pritvirtinkite kabelį išilgai jo trasos naudodami tinkamą kabelių valdymą, kad išvengtumėte jungčių įtempimo.

Rekomendacijos

Naudokite šį LOGON Cat6 SSTP/PIMF kabelį aplinkose, kur elektromagnetiniai trukdžiai gali paveikti tinklo našumą arba jungiant prie ekranuotos įrangos. Geriausiems rezultatams palaikykite atstumą nuo aukštos įtampos maitinimo linijų ir venkite persilenkimų; jungdami į ekranuotus lizdus ar pataisymo skydus, patikrinkite tinkamą ekrano įžeminimą, kad būtų užtikrinta visiška EMI apsauga.
