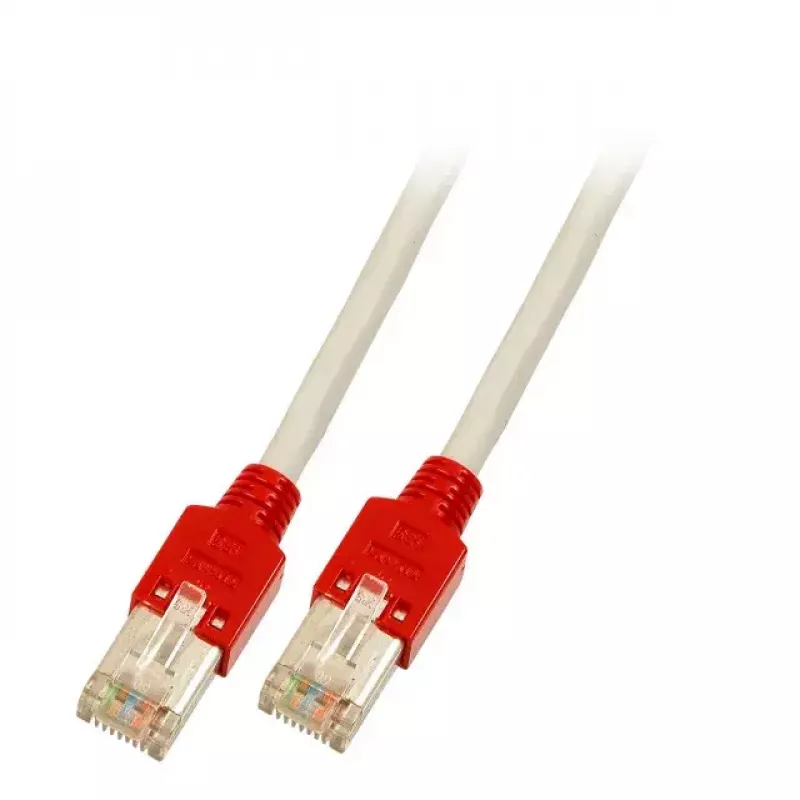

Tinklo kabelis EFB Elektronik K8449.1 1m Cat5e F/UTP

EFB Elektronik K8449.1 yra 1 m Cat5e tinklo kabelis su F/UTP konstrukcija ir ekranuotomis Hirose TM11 RJ45 jungtimis. Sukurtas Gigabit Ethernet kryžminiams sujungimams, jis turi folijos ekranavimą aplink keturias vytas poras, sudarytas iš AWG26/7 laidininkų, ir atitinka atitinkamus antipireninius bei mažai dūmų išskiriančius saugos standartus. Kabelis yra pilkas, su pritvirtintu raudonu įtempimo sumažinimo elementu (be fiksatoriaus apsaugos).

Privalumai

F/UTP folijos ekranavimas sumažina elektromagnetinius trukdžius ir palaiko stabilų duomenų perdavimą pagal 100 MHz Cat5e specifikaciją. Ekranuotos Hirose TM11 RJ45 jungtys (IEC 60603-7-3) užtikrina saugų, įžemintą sujungimą. Kryžminis kontaktų išdėstymas leidžia tiesiogiai sujungti įrenginius be tarpinio komutatoriaus. Kabelis atitinka IEC 60332-1 (antipireninis), IEC 60754-2 (be halogenų) ir IEC 61034 (mažai dūmų), kas užtikrina saugesnį naudojimą uždarose erdvėse.

Tinka

• Tiesioginiams įrenginių Gigabit Ethernet sujungimams (kryžminis)
• Biuro ir namų tinklo sujungimams, kur reikalingas ekranuotas kabelis
• Aplinkoms, kuriose reikalaujama antipireninių ir mažai dūmų išskiriančių kabelių

Pagrindinės specifikacijos

• Ilgis: 1 m
• Standartas: Cat5e, 100 MHz
• Kabelio tipas: F/UTP, 4 × 2 × AWG26/7
• Išorinis skersmuo: Ø 5,4 mm
• Jungtys: 2 × Hirose TM11 RJ45 ekranuotos (IEC 60603-7-3)
• Išvedžiojimas (kryžminis): 1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5
• Saugos standartai: IEC 60332-1, IEC 60754-2 (be halogenų), IEC 61034 (mažai dūmų)
• Įtempimo sumažinimas: pritvirtintas (raudonas), be fiksatoriaus apsaugos
• Prekės ženklas / MPN / EAN: EFB Elektronik / K8449.1 / 4049759015657

Kaip naudoti

Prijunkite kiekvieną RJ45 jungtį prie atitinkamo Ethernet prievado įrenginiuose, kuriuos norite sujungti. Kadangi tai yra kryžminis kabelis su nurodytu 1-3, 2-6, 3-1 ... išvedžiojimu, jis skirtas tiesioginiams sujungimams tarp dviejų tinklo galinių taškų (pavyzdžiui, PC-PC arba komutatorius-komutatorius, kai reikalingas kryžminis sujungimas). Įsitikinkite, kad jungtys yra visiškai įkištos, o ekranavimas yra įžemintas per įrenginio korpusą, jei įmanoma. Venkite staigių lenkimų ir per didelio traukimo; laikykitės minimalaus kabelio lenkimo spindulio, kad išlaikytumėte našumą.

Rekomendacijos

Naudokite šį kabelį trumpiems, iki 1 m, atstumams įrenginiuose, kur naudingas ekranuotas kabelis ir kai reikalingas kryžminis išvedžiojimas. Nuolatiniams sieninių instaliacijų ar atstumų, viršijančių Cat5e rekomendacijas, atvejais apsvarstykite tinkamus nuolatinius kabelių produktus ir montavimo praktiką.
