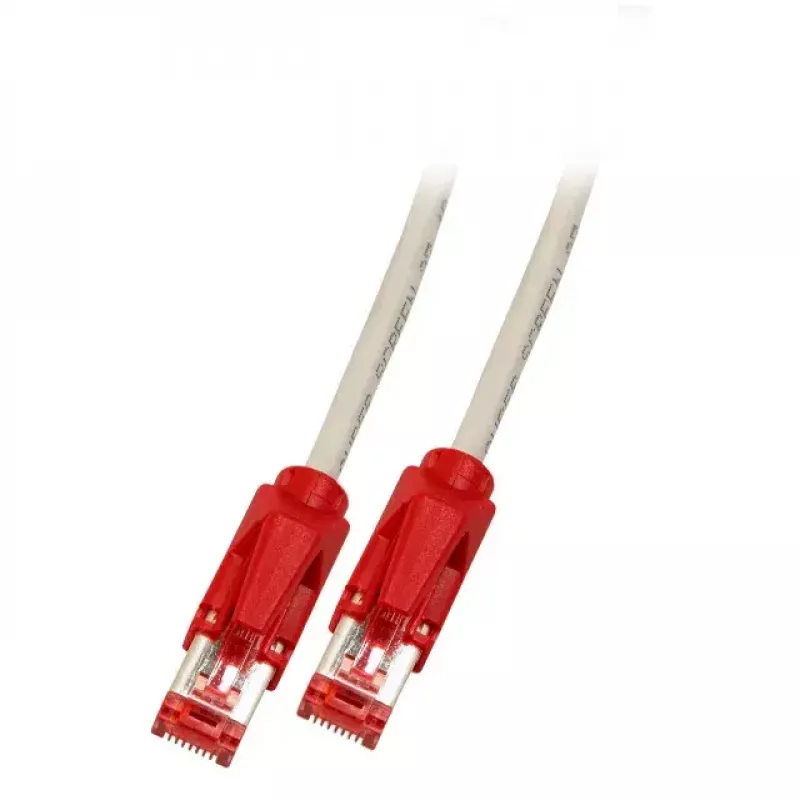

Tinklo kabelis EFB Elektronik Cat6 S/FTP 1 m, RJ-45–RJ-45, 1000 Mbit/s, pilkas

EFB Elektronik Cat6 S/FTP 1 m tinklo kabelis pilkos spalvos, skirtas Gigabit Ethernet ryšiams. Kabelis atitinka Cat6 standartą su 250 MHz dažniu ir palaiko 1000 Mbit/s duomenų perdavimo spartą. Naudojama S/FTP (S-STP) ekranavimo technologija su 4 vytos poros AWG27/7 PiMF konfigūracija, o skersmuo – 5,9 mm. Abiejuose galuose sumontuotos ekranuotos Hirose TM21 RJ45 jungtys, atitinkančios IEC 60603-7-5, su pritvirtintu raudonu įtempimo sumažinimo elementu ir fiksatoriaus apsauga.

Privalumai

Kabelis turi ekranuotas poras ir bendrą pynės apsaugą (S/FTP), kad sumažintų elektromagnetinius trukdžius ir užtikrintų patikimą Gigabit Ethernet veikimą. Savaime gesanti ir mažai dūmų išskirianti, be halogenų apvalkalas atitinka IEC 60332-1, IEC 61034 ir IEC 60754-2 standartus, užtikrinančius aukštesnį saugos lygį uždarose patalpose. Iš anksto sumontuotos Hirose TM21 RJ45 jungtys garantuoja saugias ir standartus atitinkančias jungtis.

Tinka

• Gigabit Ethernet įrenginių ir tinklo komutatorių sujungimui
• Jungčių skydų pajungimui serverių patalpose ir duomenų spintose
• Trumpų atstumų darbo vietų ir biurų sujungimui (1 m)

Pagrindinės specifikacijos

• Ilgis: 1 m
• Standartas: Cat6, 250 MHz
• Ekranavimas: S/FTP (bendra pynė + folija ekranuotos poros)
• Laidininkas: 4 x 2 x AWG27/7, PiMF
• Skersmuo: Ø 5,9 mm
• Jungtys: 2 × Hirose TM21 ekranuotos RJ45 (IEC 60603-7-5)
• Laidų išdėstymas (kryžminis): 1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5
• Duomenų perdavimo sparta: iki 1000 Mbit/s
• Apvalkalas: LSZH, atsparus liepsnai IEC 60332-1, be halogenų IEC 60754-2, mažai dūmų IEC 61034

Naudojimas

Kiekvieną RJ45 Hirose TM21 kištuką prijunkite prie atitinkamo tinklo įrangos prievado. Šį 1 m kryžminį kabelį naudokite ten, kur reikalingas tiesioginis įrenginio su įrenginiu ryšys arba specifinis laidų išdėstymas. Prieš atjungdami ar prijungdami, išjunkite prievadų maitinimą, jei taip nurodo įrangos gamintojas, kad išvengtumėte trumpalaikių trikdžių.

Rekomendacijos

Siekiant optimalaus veikimo, venkite staigių lenkimų ir per didelio kabelio tempimo; naudokite sumontuotą įtempimo sumažinimo elementą, kad apsaugotumėte jungtį ir išlaikytumėte ekranavimo vientisumą. Patikrinkite Hirose TM21 RJ45 jungčių suderinamumą su savo įrenginiais ir po įdiegimo patikrinkite ryšius tinkamais tinklo testavimo įrankiais.
