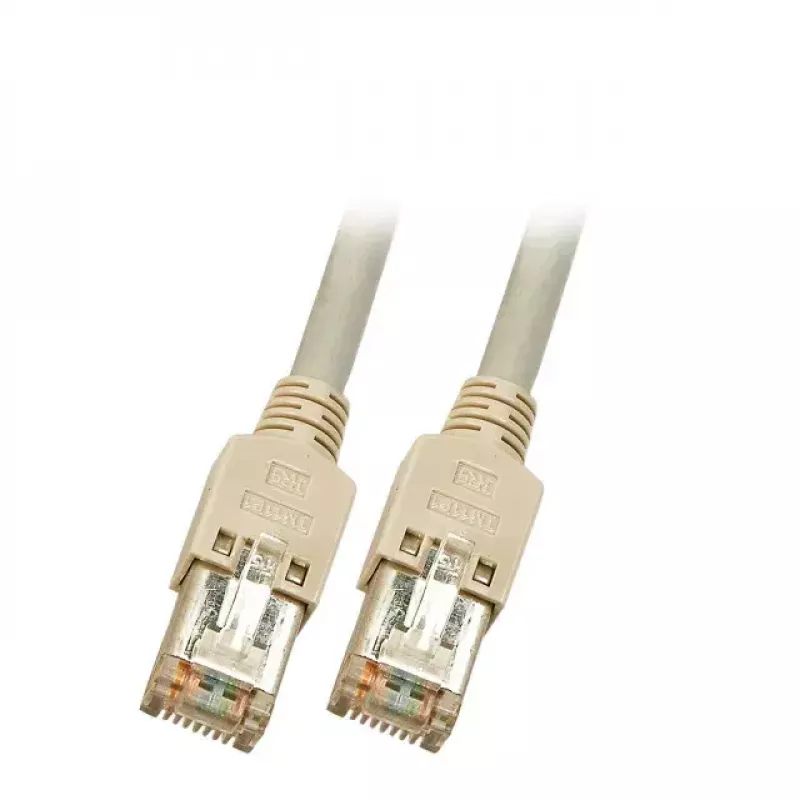

Tinklo kabelis EFB Elektronik Cat5e RJ-45 Pilkas 25 m SF/UTP

EFB Elektronik Cat5e SF/UTP RJ-45 tinklo kabelis, 25 m ilgio, užtikrina vieno gigabito eterneto ryšį struktūriniam kabelių tiesimui. Jame naudojama SF/UTP konstrukcija su folijos ir pintinės ekranavimu, apimančiu keturias susuktas poras (4 x 2 x AWG26/7), ir TIA/EIA 568B koduotė. Pilkas kabelis turi ekranuotas Hirose TM11 RJ45 jungtis, atitinkančias IEC 60603-7-3, ir sumontuotą įtempimo mažinimo įvorę be fiksatoriaus apsaugos. Kabelis atitinka antipireninius ir mažai halogenų turinčius standartus (IEC 60332-1, IEC 60754-2) bei mažo dūmų išsiskyrimo reikalavimus (IEC 61034).

Privalumai

Ekranuota SF/UTP konstrukcija mažina elektromagnetinius trukdžius ir gerina signalo vientisumą Cat5e linijose. Hirose TM11 ekranuotų RJ45 jungčių naudojimas užtikrina patikimus, standartizuotus 1 Gigabit Ethernet ryšius. Mažai dūmų išskiriančios, be halogenų medžiagos ir antipireninė konstrukcija padidina saugumą uždarose patalpose. 25 m ilgis suteikia lankstumo išdėstant tinklo įrangą namuose ar biuruose.

Tinka

• 1 Gigabit Ethernet jungtims
• Biurų ir namų tinklams tarp komutatorių, maršrutizatorių ir kompiuterių
• Aplinkoms, kuriose reikia sumažinti EMI arba papildomo ekranavimo
• Struktūriniam kabelių tiesimui naudojant TIA/EIA 568B laidų schemą

Pagrindinės specifikacijos

• Kabelio tipas: Cat5e SF/UTP (folija + pintinė)
• Laidininkas: 4 x 2 x AWG26/7
• Ilgis: 25 m
• Jungtys: 2 x Hirose TM11 ekranuotos RJ45 (IEC 60603-7-3)
• Koduotė: TIA/EIA 568B
• Išorinis skersmuo: Ø = 5,7 mm
• Standartai: Antipireninis IEC 60332-1, be halogenų IEC 60754-2, mažai dūmų IEC 61034

Kaip naudoti

Kiekvieną ekranuotą RJ45 jungtį įkiškite į atitinkamus įrenginių (komutatoriaus, maršrutizatoriaus, kompiuterio) tinklo prievadus. Įsitikinkite, kad abiejuose galuose laikomasi TIA/EIA 568B laidų schemos, jei integruojate į esamą struktūrinį kabelių tinklą. Nutieskite kabelį vengdami staigių lenkimų ir mechaninio įtempimo šaltinių; sumontuota įtempimo mažinimo įvorė padeda apsaugoti jungtį, bet neturi fiksatoriaus apsaugos. Užbaikite arba pritvirtinkite kabelį pagal montavimo ilgį ir tiesimo reikalavimus.

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, laikykite kabelį atokiau nuo aukštos įtampos elektros kabelių ir stiprių EMI šaltinių. Naudokite ekranuotą tinklo įrangą arba tinkamą įžeminimą, kai reikalingas ekrano vientisumas. Venkite mažų lenkimo spindulių ir neveikite kabelio aukštos temperatūros ar tiesioginio mechaninio dilinimo.
