Tinklo kabelis EFB Elektronik 88035.1 RJ-45 standartinis 1 m sidabrinis

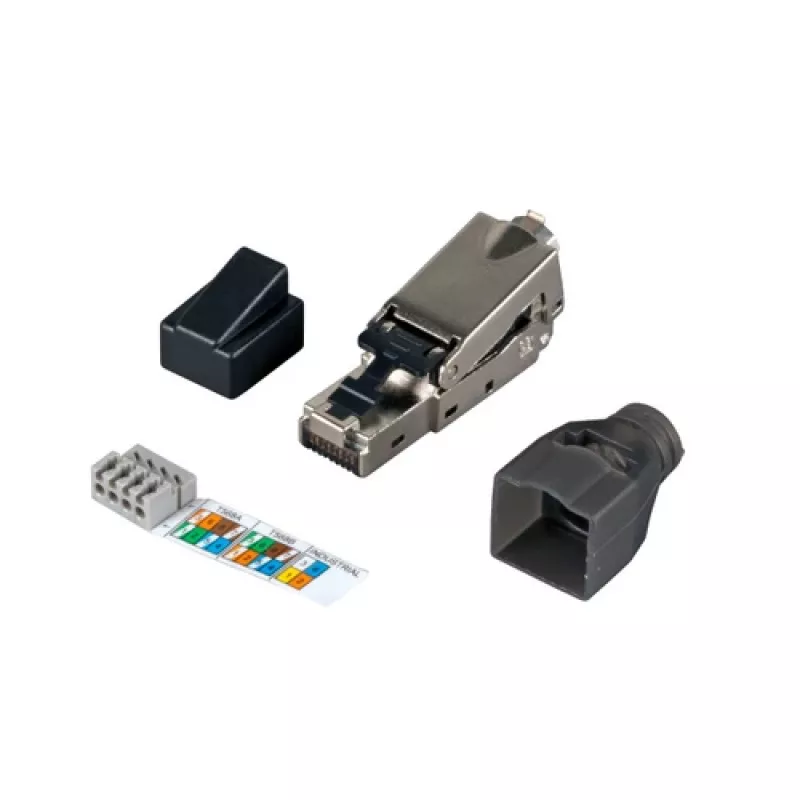

„INFRALAN FTPS600“ yra visiškai ekranuota RJ-45 jungtis, skirta patikimoms eterneto jungtims pramoniniuose ir komerciniuose įrenginiuose. Jos korpusas iš cinko liejinio, atskiras dulkių dangtelis ir įtempimo sumažinimo mova užtikrina patikimą elektromagnetinį suderinamumą (EMC) ir mechaninę apsaugą 6 kategorijos kabeliams, kurių skersmuo nuo 6,0 mm iki 9,0 mm. Jungtis palaiko montavimą be įrankių, naudojant IDC gnybtus, ir mažą kontaktinę varžą, užtikrinančią stabilų signalo perdavimą.

Privalumai

Visiškai ekranuotas korpusas iš cinko liejinio užtikrina geresnį EMC veikimą, tinkamą aplinkoje su dideliu elektromagnetinių trukdžių lygiu. IDC gnybtai ir maža kontaktinė varža užtikrina aukštos kokybės kontaktą kabeliams ir laidininkams nuo AWG22 iki AWG27. Kompaktiškas kabelių tvarkytuvas ir galimybė pakartotinai užbaigti (iki 10 kartų daugumai konstrukcijų, iki 5 kartų AWG27/7) supaprastina montavimą ir priežiūrą. Produktas atitinka E klasės veikimo reikalavimus pagal ISO/IEC 11801 ir IEC 60603-7-5.

Tinka

• Pramoniniam eternetui ir Profinet taikymams
• 6 kategorijos tinklo kabeliams, kurių skersmuo 6,0–9,0 mm
• Aplinkai, kuriai reikalinga sustiprinta EMC ekranuotė
• Lauko sąlygomis užbaigti ir pakartotinai užbaigti RJ-45 jungtis

Pagrindinės specifikacijos

• Jungties tipas: RJ-45, ekranuota
• Korpusas: cinko liejinys su atskiru dulkių dangteliu ir įtempimo sumažinimo mova
• Standartai: E klasė (ISO/IEC 11801, IEC 60603-7-5)
• Kabelių suderinamumas: 6 kategorija, kabelio skersmuo 6,0 mm–9,0 mm
• Laido storis: AWG22–AWG27 (palaiko suvytusius ir vientisus, kur taikoma)
• Porų kodavimas: TIA 568A/B ir pramoninis Profinet 1-2-3-6
• Pakartotinis užbaigimas: iki 10 kartų (iki 5 kartų AWG27/7)

Kaip naudoti

Paruoškite kabelį iki rekomenduojamo ilgio, nuimkite išorinį apvalkalą, kad atidengtumėte suvytas poras, ir išdėstykite poras pagal pasirinktą TIA 568A/B arba Profinet laidų schemą. Įkiškite laidininkus į IDC gnybtus ir užspauskite be įrankių. Uždėkite įtempimo sumažinimo movą ir pritvirtinkite integruotu kabelio raiščiu arba spaustuku. Uždėkite dulkių dangtelį, kai jungtis nenaudojama, kad apsaugotumėte ekranuotę ir kontaktus.

Rekomendacijos

Geriausiems rezultatams naudokite 6 kategorijos kabelius, atitinkančius nurodytą skersmens diapazoną, ir laikykitės TIA arba „Profinet“ porų kodavimo. Įsitikinkite, kad ekrano kontaktas tinkamai sujungtas su cinko liejinio korpusu, kad išlaikytumėte EMC veikimą. Venkite pakartotinio užbaigimo, viršijančio nurodytas ribas, kad išsaugotumėte kontaktų vientisumą.
